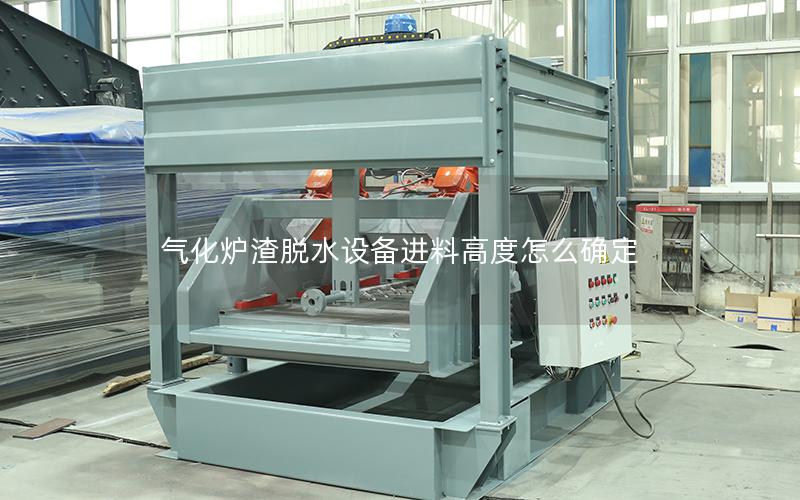

气化炉渣脱水设备进料高度怎么确定

气化炉渣脱水设备进料高度，应根据气化炉排渣方式、炉渣温度与粒度、脱水设备结构、输送介质、上下游设备布置及运行控制要求综合确定。进料高度不仅影响炉渣下落速度、冲击能量和输送稳定性，还会影响密闭系统的压力平衡、气固分离效果以及设备检修条件。工程设计通常从工艺流程梳理入手，结合物料运动、气体动力和液相流动关系进行核算，再通过相似试验、投料调试及运行监测不断修正，使进料位置与设备承载能力、密封要求和连续生产工况相匹配。

结合工艺流程确定高度基准

确定进料高度前，应先明确测量基准，例如设备进料口中心线、接料仓内部料位、输送机轴线或地面标高。不同基准对应的设计结果可能存在差异，设计文件中需要统一标注，避免安装时出现口径不一致。一般可把设备允许的进料标高与炉渣实际输送标高之间的差值作为有效落差，再结合设备内部构件位置进行布置。

气化炉渣从炉膛排出后，可能经过高温熔融态输送、激冷、冷却、破碎或初步脱水等环节。进料高度应按照实际工艺路线设置，不能只依据脱水设备外形尺寸推算。若前段设备已经具有落差缓冲功能，脱水设备处的进料高度可结合缓冲空间适当调整；若炉渣直接进入设备，则需为分流、散热和稳定落料留出条件。

上下游设备的布置也会影响进料高度。上游输送设备的出口标高、下游集液槽、排液管和检修平台需要形成合理的垂直关系。设计时还要考虑设备基础沉降、框架误差和炉渣热胀冷缩带来的尺寸变化，以适宜的安装余量减少投运后的接口偏差。

依据炉渣特性核算落差影响

物料从一定高度落下时，可参考自由落体关系估算速度，即v约为根号下2gH乘方，其中H为有效落差、g为重力加速度。落差增加后，炉渣抵达设备内部的动能随之增大，可能造成衬板磨损、局部振动或料流反弹。核算结果应与设备入口、导流板及受料面的允许冲击条件进行比对。

炉渣粒度、密度、温度、含水率和粘附性都会影响落差选择。粒径较大、块度不均匀或温度较高的炉渣，通常需要设置导流、分级或缓冲结构，以降低集中冲击。含水率变化也会改变摩擦、堆积和流动性，进料口不宜因高度关系不合理而形成架空、搭桥或局部积料。

进料点与接料区域之间还要保持合适的距离和角度。距离过小，可能因空间不足造成气流扰动和炉渣飞溅；距离过大，则会放大冲击并增加粉尘夹带。对于密闭设备，可通过扩散罩、挡板、柔性连接或阶梯式落料结构，使炉渣运动轨迹与设备内部流场相互协调。

兼顾气液流动和压力平衡

气化系统通常伴随工艺气体、蒸汽或冷却水，脱水设备内部也可能存在液相和含渣气流。进料高度改变内部自由空间后，气体流速、停留时间和压力分布也会发生变化。密闭连接设备不能只按固体物料落差设计，还要结合系统压力、气体密度、含尘负荷及排气能力进行核算。

在有压差条件下，物料进入设备时还会受到气体或蒸汽射流影响。评价有效冲击时，可把位能、压力势能及初始动能放在同一能量关系中分析。若系统压力波动明显，可采用缓冲扩压、稳流段或多级导流结构，避免高速气流直接冲向脱水设备核心部件。

液相系统应重点检查进料高度与设备液位、出料口及排液管标高的关系。进料位置过低，可能增加液体倒灌、喷沫或气液扰动的风险；位置偏高，则可能使物料输送距离增加并削弱稳定落料效果。设计人员还需结合设备排水坡度、清淤条件和检修空间完成综合布置。

通过试验和运行数据校核设置

理论计算适合用于明确进料高度范围，具体数值还应结合设备供应商提供的物料处理能力、允许冲击负荷和结构尺寸进行校核。对于新型气化炉渣或结构改动较大的设备，可先采用相似物料试验，记录落点、飞溅、堆积、输送速度和构件磨损情况，为正式设计提供参考。

现场调试宜采用分段投料方式，逐步调整进料挡板、导流板和受料面位置，并观察料流分布。运行中可配置料位、压力、温度、流量、输送速度及振动监测点位，将这些数据与脱水效果、运行能耗和设备状态进行关联。当出现集中冲击、搭桥、含气量升高或排液不畅时，可从进料高度与设备姿态方面排查。

进料高度确定后，还应形成完整的运行控制逻辑。根据入口料位、脱水仓液位、气化压力和输送负荷设置联锁条件，可减少过量进料及工况波动对设备的影响。设备运行一段时间后，再根据磨损、积料和输送状态进行小幅修正，使设计参数逐步接近实际工况。

气化炉渣脱水设备进料高度是一项综合性较强的设计参数，它连接炉膛排渣、物料缓冲、密闭输送、气液分离和后续脱水等多个环节。合理高度应以工艺条件为依据，以物料冲击和压力流动核算为核心，并通过安装测量、投料试验与运行监测形成闭环。相关工程若在设备选型、落差计算或联锁控制方面存在疑问，可联系本站技术人员，提供气化炉结构、炉渣特性及现场标高资料，以便开展更具体的方案分析。
