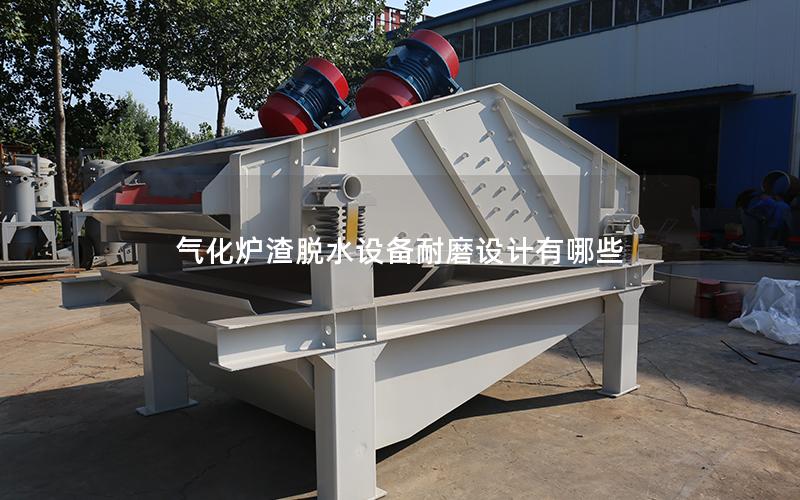

气化炉渣脱水设备耐磨设计有哪些

气化炉渣脱水设备长期处于高温炉渣、粉尘和潮湿介质的共同作用环境中，设备耐磨性能会直接影响脱水效率、运行稳定性和使用寿命。耐磨损设计需要结合材料选型、结构优化、流体组织、密封润滑及维护管理等环节，形成覆盖制造、安装和运行阶段的防护体系。通过合理配置耐磨构件、改善局部受力状态、优化易损件更换方式，并结合状态监测及时发现磨损趋势，可以减少停机频次和维护成本，提升设备在复杂工况下的运行可靠性。

耐磨材料与构件选型

气化炉渣脱水设备的进料口、旋风分离区域、刮取装置和排渣通道，通常承受较严重的颗粒冲击与摩擦。关键部位应优先选用具有较高硬度、耐热性和抗冲击性的材料，例如耐磨合金、耐热钢或经过表面处理的复合材料。材料选型不能只看硬度，还要综合考虑炉渣成分、温度变化、含水率和设备运行周期，避免出现脆裂或热变形。

对于容易发生直接撞击的部位，可采用硬质合金、耐磨堆焊层或陶瓷复合层进行局部强化。堆焊工艺应控制层厚和结合质量，防止保护层剥落后造成母材快速磨损。陶瓷材料虽然耐磨性较好，但在冲击和温差较大的环境中容易开裂，因此更适合用于摩擦距离较短、冲击强度相对较低的部位。

设备中的螺杆、叶片、刮板和耐磨衬板等易损件，应按照磨损特点分别设计。颗粒冲击区域适合采用高韧性材料，长距离摩擦区域则更注重硬度和耐磨性。关键部件可设置替换式结构，使受损后能够快速拆换，避免因整机返修而延长停机时间。

结构与受力优化

耐磨设计首先需要改善炉渣流动路径，减少颗粒在设备局部反复撞击、滞留和堆积。进料部件可设置导流板、分料板或缓冲结构，使炉渣平稳进入脱水区域，降低直接冲击叶轮、螺杆和阀体表面的可能性。结构设计应兼顾排渣顺畅，避免形成死角和物料堆积区。

在设备壳体、连接部位和支撑结构中，应合理增加加强筋和局部支撑，降低振动及冲击载荷。焊缝是受力较集中的区域，焊接质量、焊脚尺寸和热处理状态都会影响整体耐久性。对于大型构件，可通过分体加工和装配式设计降低热应力，避免设备在温度变化时出现变形。

易损部件之间应预留合理的检修空间和更换路径，衬板、护罩及密封件不能过度紧凑。设计时还要考虑工具操作条件，使维修人员能够在不拆除主体设备的情况下完成检查和更换。结构优化既要提高耐磨能力，也要兼顾安装精度和维护便利性。

流道组织与工况适配

炉渣脱水过程中的磨损程度与流速、粒径、含水率及停留时间密切相关。设备内部应尽量采用均匀、连续的流道，减少突然扩张、急剧转弯和高速射流等局部冲刷现象。在不可避免的转弯或收缩位置，可通过圆弧过渡、分级导流和缓冲腔体降低冲击强度，使颗粒载荷更加分散。

针对不同粒径和温度的炉渣，可以配置分级筛分、粗细渣分离或可调式进料结构，使大块炉渣先经过缓冲，再进入高磨损区域。这样能够降低细颗粒高速进入设备的概率，也能减少粗大块料对叶片和阀口的撞击。相关结构应便于调节，以适应原料粒度和水分变化。

温度变化会影响材料的硬度、韧性和腐蚀性能，设备设计应预留一定的热膨胀余量。高温部位可采取隔热、冷却或温度梯度控制措施，避免局部过热造成耐磨层软化。对于含水率波动较大的工况，还应防止冷凝水积聚，以减少腐蚀、粘附和摩擦状态恶化。

密封润滑与运行维护

轴承、减速机构、旋转轴和活动连接部位需要建立适合高温、粉尘环境的密封与润滑方案。密封件应具备耐热、耐磨和一定弹性，能够阻止炉渣细粉进入运动副。轴承腔体可采用迷宫密封、组合密封或多级防护，降低润滑脂污染和泄漏风险，同时保证必要的散热条件。

润滑系统应根据温度、负荷和材料特性选择润滑脂或润滑方式。高温区域要注意润滑材料挥发、碳化和分解，低温启动阶段则应保证供油畅通。运行人员需要定期检查轴温、振动、噪声和润滑状态，发现温升异常或压力变化时及时排查，不能仅依靠设备外观判断运行状况。

耐磨设计还应配合日常点检和周期性维护。检查范围包括衬板厚度、堆焊层状态、紧固件松动、密封件老化及流道积渣情况，可在关键位置设置磨损刻度、测温点或替换提示。对于磨损较快的部件，应建立更换周期和备件清单，并通过运行记录优化维护安排，减少突发故障。

气化炉渣脱水设备的耐磨损表现，取决于材料、结构、工况适配和维护管理的协同效果。生产企业可结合现场炉渣成分、温度、含水率和设备结构制定针对性方案，并关注本站获取更多耐磨损设计、选材及维护技术资料。需要设备改造方案、耐磨部件配置或现场故障分析时，欢迎及时咨询，以便根据实际工况选择更合适的实施路径。
