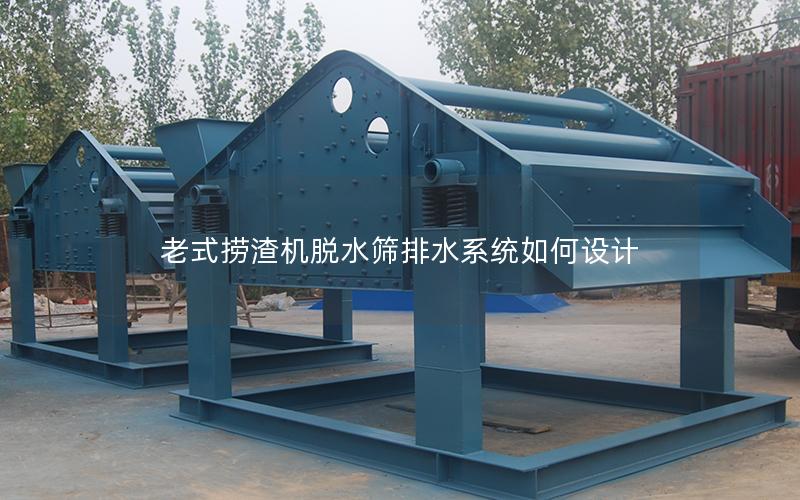

老式捞渣机脱水筛排水系统如何设计

老式捞渣机脱水筛排水系统主要承担炉渣输送、筛分脱水和废水排放等任务。系统设计应结合原有设备结构、渣水性质、现场空间及检修条件，合理确定排水路径、筛面坡度、管径、沉淀设施和冲洗方式。设计过程中既要保证脱水筛出水顺畅，减少积渣、堵塞和溢流，又要便于日常清理与设备维护，同时兼顾废水收集、沉淀和后续处理要求。通过对排水能力、设备衔接、运行安全和维护管理进行统筹，可提升老式捞渣机系统的稳定性，降低现场跑冒滴漏及停机检修频率。

明确排水系统的工艺目标

老式捞渣机通常采用链条或刮板带动炉渣移动，炉渣从水槽中捞出后进入脱水筛。设计排水系统时，应先掌握渣量、含水率、输送速度以及设备连续运行时间，明确脱水筛需要排出的水量。若只按正常工况设置排水能力，遇到锅炉排渣量增加或筛面局部堵塞时，容易出现水流倒灌和渣水外溢。

排水系统应遵循“重力排放为主、辅助提升为补充”的原则。脱水筛底部宜设置集水槽或封闭式接水箱，使筛下水能够集中流入排水管。排水管应保持连续坡度，减少水平段和急转弯，避免炉渣、纤维杂物及沉积物在管内形成滞留。

对于水量变化较大的场合，可在脱水筛出口设置缓冲集水池，并配置液位监测装置。当水位达到设定值时，及时启动排水泵或发出提示信号。排水系统的能力应留有适当余量，使其能够应对启动冲洗、短时集中排水和异常工况，避免单纯依赖人工观察。

合理布置筛面与排水管路

脱水筛的安装角度直接影响渣水分离效果。筛面坡度过小，水分排出速度慢，筛上容易形成积水；坡度过大，则可能缩短炉渣在筛面上的停留时间，导致脱水不足。实际设计应结合筛孔尺寸、炉渣粒径和刮板输送速度进行调整，并通过现场试运行确定合适角度。

筛下接水槽应覆盖主要落水区域，边缘设置挡水板，减少运行过程中的飞溅。接水槽底部宜设置检修口和冲洗口，方便清除沉积物。对于老旧设备改造，不宜盲目改变原有受力结构，可采用分段接水、外接排水槽或增加可拆卸导流板等方式完成改造。

排水管径应依据最大排水量、管道坡度和允许流速计算确定。管道连接处要尽量采用大半径弯头，低点设置排污口，高点设置排气或冲洗接口。若排水需要跨越设备基础或厂房沟道，应提前核对标高，防止出现倒坡。管路外部还应设置支架，避免长期振动造成接口松动。

完善沉淀、过滤与废水收集设施

炉渣水中通常含有细小灰渣、金属颗粒和泥状沉积物，排水系统不能只设置一根直排管。脱水筛排出的水宜先进入沉淀槽，使较大颗粒在前端沉降，再通过溢流或过滤进入后续收集设施。沉淀槽应设置可开启盖板和排渣口，便于定期清理。

过滤装置可以采用格栅、滤网或可拆卸篮式过滤器。过滤孔径应根据废水中杂物尺寸确定，既要拦截较大颗粒，又不能因网孔过小而频繁堵塞。过滤器前后可设置压差或液位观察点，当水位明显升高时，应及时清洗或更换滤件。

经过初步沉淀和过滤的废水，应根据厂区水处理流程进入循环水池、回用水池或集中处理系统。若条件允许，可将部分处理后的水用于设备冲洗，以减少新水消耗。排水沟和集水池要做好防渗处理，周边设置防护栏或盖板，避免人员跌落和杂物进入。

重视运行安全与维护管理

老式捞渣机改造时，排水设施不能影响刮板、链条、驱动装置及张紧机构的正常动作。接水槽、管道和支架应避开运动部件，并预留足够的检修空间。靠近高温区域的管道应选用耐温、耐磨材料，必要时增加隔热措施，防止橡胶软管老化或金属部件热变形。

排水泵、液位开关和阀门应设置便于操作的位置，并与捞渣机运行状态形成必要联锁。当集水池液位过高、排水泵故障或管路堵塞时，应及时发出报警，必要时停止进渣或降低输送负荷。电气设备应做好防潮、防水和接地保护，避免湿环境引发短路及误动作。

日常维护应建立清晰的检查周期，重点查看筛孔堵塞、接水槽积渣、管道沉积、阀门锈蚀和泵体异常振动。停机检修时，应先切断电源并确认设备完全停止，再进行清渣和拆检。通过定期冲洗、清理沉淀槽和检查管道坡度，可及时发现排水能力下降等问题。

老式捞渣机脱水筛排水系统的设计，关键在于把渣水分离、顺畅排放、杂物沉淀和安全维护结合起来。现场改造应以设备实际状态为依据，核实流量、标高、空间和检修条件，选择结构简单、耐用且便于清理的方案。关注本站可了解更多捞渣机、脱水筛及工业排水系统的技术内容，如需结合现场工况确定管径、集水槽结构或改造方案，可直接咨询专业人员。
