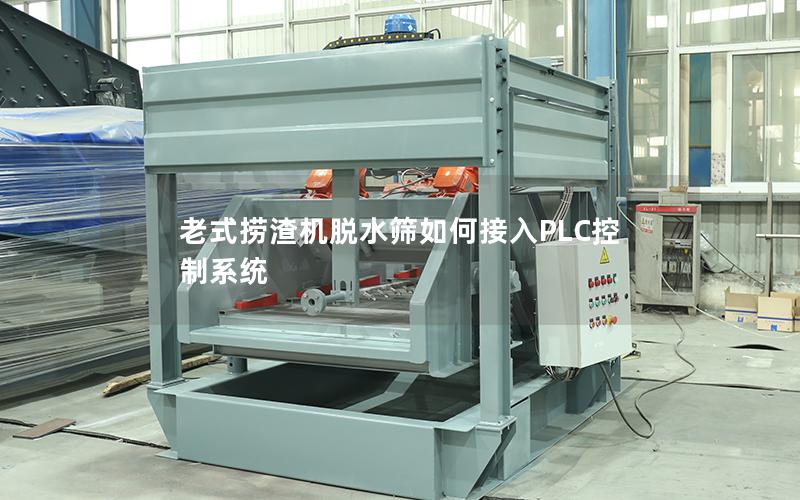

老式捞渣机脱水筛如何接入PLC控制系统

老式捞渣机脱水筛在燃煤锅炉、工业炉渣处理及固废输送系统中仍有较多应用。由于早期设备通常采用继电器、接触器或人工操作方式，运行状态监测、故障判断和联锁保护相对有限。将脱水筛接入PLC控制系统，需要从设备结构、信号采集、控制程序、联锁保护及现场调试等方面进行配套改造。通过合理配置传感器、控制柜和人机界面，可以实现脱水筛启停控制、运行参数监测、故障报警以及与捞渣机、输送机、渣仓等设备的协同运行，在保留原设备主体结构的基础上提升系统的自动化水平和运行稳定性。

明确设备结构与控制需求

接入PLC之前，应先了解老式脱水筛的机械结构和原有电气线路。重点检查筛箱、激振电机、减振装置、进料口、排渣口以及冲洗管路的工作状态，确认设备是否存在明显松动、磨损、堵塞或漏水问题。若机械部分存在较大隐患，单纯增加自动控制并不能解决运行问题，还可能使故障被进一步放大。

在控制对象方面，应明确脱水筛是由单台电机驱动，还是由两台或多台振动电机协同运行，同时确认电机的额定功率、启动方式和保护方式。对于容量较小且启动冲击不明显的电机，可以采用接触器直接启动；对于功率较大或需要调节振动强度的设备，可根据工艺需求配置软启动器或变频器。

控制需求通常包括就地启停、远程启停、运行状态显示、电机过载保护、筛机故障报警和设备联锁。若脱水筛前端连接捞渣机，后端连接渣浆泵或输送设备，还应确定各设备之间的启动顺序和停机逻辑，避免前端大量来料而后端设备未运行，造成筛面堆积或排渣不畅。

设计PLC信号采集与电气接口

PLC输入信号可分为开关量和模拟量两类。电机运行、接触器反馈、热继电器动作、急停按钮、筛机振动异常以及料位开关等，通常接入数字量输入模块。对于电机电流、轴承温度、振动值或冲洗水压力等参数，可根据现场配置接入模拟量模块，以便进行趋势监控和预警判断。

老式设备改造时，原有控制柜内的线路可能存在标识不清、绝缘老化和端子松动等问题。改造人员应重新整理电源回路、控制回路和信号回路，统一端子编号，并将动力线与弱电信号线分开敷设。电机回路还应设置短路保护、过载保护和必要的漏电保护，PLC输出端不宜直接承担大功率负载。

PLC输出信号一般通过中间继电器控制接触器、软启动器或变频器。若采用变频器，还需要配置运行、故障和频率到达等反馈信号。现场按钮、转换开关和急停回路应保留必要的硬接线保护，不能完全依赖软件程序。这样即使PLC出现异常，操作人员仍可以通过急停回路切断危险设备。

编制控制程序与联锁逻辑

控制程序应按照工艺流程划分为手动、自动和检修等工作模式。手动模式主要用于单台设备点动、试车和维护，自动模式则根据上游和下游设备状态完成连续运行。检修模式需要限制远程启动权限，并明确设备挂牌、断电和现场确认要求。

自动启动时，可按照“后端先启动、前端后启动”的原则编制顺序控制。例如先确认渣输送设备或排料设备运行，再启动脱水筛，待筛机运行信号稳定后，才允许捞渣机向其供料。停机时则按照相反方向执行，使筛面上的物料尽量排空，减少停机后的积料和再次启动时的负荷。

联锁条件应包括设备运行反馈、急停状态、过载状态、料位状态和关键阀门位置。若脱水筛电机过载，PLC应立即停止相关进料设备，并在触摸屏上显示故障原因。对于短时波动造成的信号抖动，可以在程序中设置适当的延时和滤波，但不能通过过长延时掩盖真实故障。

完善监控、报警与现场调试

人机界面可以显示脱水筛运行、停止、待机、故障和检修等状态，同时记录电机电流、振动值、温度及报警信息。操作人员通过画面能够了解设备当前状态，并根据报警提示检查筛面堵塞、电机过载、轴承温升或冲洗水不足等问题。

报警设计应区分一般提示和停机故障。比如冲洗水压力偏低可以先发出提示，电机过载、急停动作和振动严重超限则应触发停机保护。报警信息应使用清晰的设备名称和故障描述，避免只显示难以判断的代码，便于运行人员快速处理。

现场调试应先进行绝缘检查、接地检查和点对点信号核对，再进行单机空载试运行。确认电机转向、振动方向、运行电流和保护动作正常后，再逐步加入物料测试。调试过程中应重点观察筛面脱水效果、排料连续性、设备噪声和轴承温度，并根据实际工况调整启动延时、停机延时及报警阈值。

将老式捞渣机脱水筛接入PLC，关键在于把机械检查、电气改造、信号采集、程序联锁和现场调试结合起来。改造方案既要适应原设备的结构特点，也要满足当前生产系统对安全运行和集中管理的要求。通过本站相关技术内容，可以进一步了解不同型号脱水筛的控制接线、PLC选型和故障处理方法。现场设备情况存在差异，涉及电机功率、控制柜结构或联锁需求时，可联系本站技术人员进行工况沟通和方案咨询。
