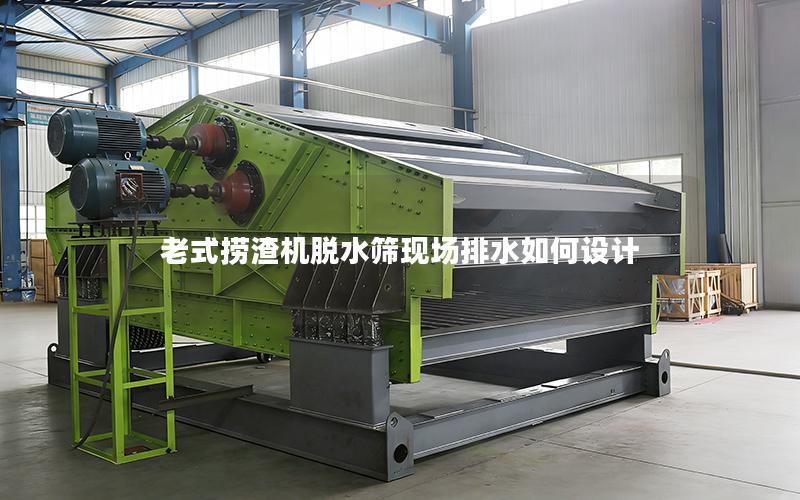

老式捞渣机脱水筛现场排水如何设计

老式捞渣机脱水筛在运行过程中，会产生含渣、含水量较高的排水。若现场排水设计不合理，容易出现筛下积水、沟槽堵塞、渣水外溢、检修困难等问题。合理的设计应结合设备布置、排水水量、渣水特性、地面标高和后续处理要求，建立从脱水筛接水、导流、沉淀到回收的完整系统。本文将从排水沟槽、接水装置、固液分离、施工维护四个方面进行说明，为老式捞渣机脱水筛现场改造和新建排水系统提供参考。

排水沟槽与现场标高设计

老式捞渣机脱水筛现场排水设计，应先核对设备基础、筛下空间、平台高度和周边地面标高。排水方向宜从脱水筛出水端向集中排水点布置，尽量减少横向绕行，避免排水管线经过人员通道和检修区域。

现场可采用明沟、浅沟或封闭式排水槽。明沟便于观察和清理，适合含渣量较大的场所；封闭式排水槽占用空间较小，但应设置可拆卸盖板和清掏口。沟槽底部应设置连续坡度，坡向集水坑或沉淀池，避免出现反坡和局部低洼。

排水沟的断面尺寸应根据设备冲洗水、筛下水和可能的短时集中排水量确定，并预留一定调节空间。沟槽转弯处、交汇处和高差变化位置应设置检查口，便于处理沉积物。地面排水口则应避开车辆碾压和人员频繁停留区域。

脱水筛接水与导流装置

老式脱水筛通常存在出水点分散、筛体振动明显和原有接水结构老化等情况。设计时应在筛下设置整体接水盘或分段式接水槽，使筛下水集中流入排水管或排水沟，减少水流直接冲刷设备基础。

接水盘与筛体之间应保留适当检修间隙，并采用耐磨、耐腐蚀材料制作。对于含渣量较高的工况，可在接水盘入口设置可拆卸格栅，拦截较大颗粒和缠绕物。格栅孔径不宜过小，否则容易造成堵塞并增加清理频率。

脱水筛排水口与下游管道连接时，应考虑设备振动带来的位移变化。刚性连接容易使管口开裂或法兰松动，宜采用柔性接头、短节或具有补偿能力的连接方式。排水管应尽量采用大弯曲半径，减少渣料在弯头处沉积。

沉淀、拦渣与回收处理

脱水筛排出的水中往往夹带细煤渣、灰渣或其他固体颗粒，不能直接将排水引入普通地漏或清水沟。排水系统前端应设置拦渣设施，后端结合现场条件设置沉淀池、集水坑或回收水箱。

沉淀池可采用分格结构，使较大颗粒先沉降，再让相对清洁的上层水流向后续设施。池底应设置排泥口或清掏空间，池壁预留检修通道。对于场地较小的改造项目，也可采用带提篮的集渣箱和小型沉淀箱，但应保证清理时不影响设备正常运行。

经过沉淀后的水，可根据企业水系统条件回用于设备冲洗、降尘或补充循环水。若排水需要进入厂区污水处理系统，应提前核对水质、排放量和接口标高。排水泵的选型应结合集水坑有效容积、扬程、含渣情况和备用要求，并在泵入口设置防堵措施。

施工、检修与运行维护

现场改造前应对原有排水沟、管道和集水坑进行全面检查，确认是否存在淤积、破损、渗漏和标高不合理等问题。施工放线应以设备基础和检修通道为依据，避免排水设施影响捞渣机链条、刮板、筛网及驱动装置的维护。

排水沟盖板宜采用分块设计，重量适中，能够由检修人员单独开启。集水坑、沉淀池和管道入口处应设置明显标识，并根据现场环境配置防护栏或防滑措施。靠近电机、控制柜和电缆桥架的位置，应加强防溅水设计。

运行期间需要建立定期清渣、排泥和检查制度。重点检查接水盘是否变形、柔性接头是否老化、排水泵是否堵塞以及沟槽坡度区域是否出现沉积。设备冲洗水量发生变化、脱水筛型号调整或现场工艺改变时，也应同步复核排水能力。

老式捞渣机脱水筛的现场排水设计，核心在于让水流方向清晰、渣水分离顺畅、检修空间充足，并与原有设备和厂区水系统相协调。只有把标高、接水、拦渣、沉淀和维护环节结合起来，才能减少积水外溢与管道堵塞，改善作业环境，降低设备运行中的排水故障。本站持续关注捞渣机、脱水筛及渣水处理系统的现场应用，欢迎结合设备型号、场地尺寸和排水工况进行咨询，以便获得更贴合实际条件的设计建议。
