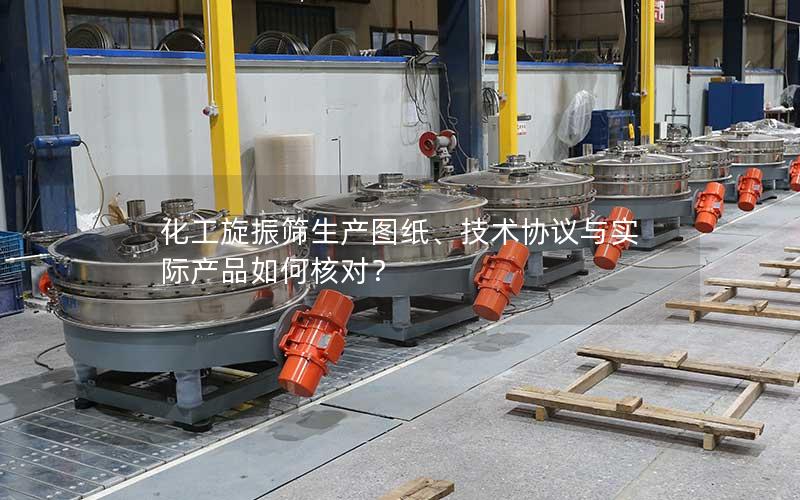

化工旋振筛生产图纸、技术协议与实际产品如何核对？

化工旋振筛作为化工生产中物料筛分、除杂与过滤的核心设备，其制造品质直接关系到整条工艺管线的运行安全与物料品质。将生产图纸、技术协议与实际设备进行多维度、深层次的精细化核对，是确保设备符合工况要求、消除安全隐患的关键步骤。核验工作涵盖了从原材料牌号、结构尺寸，到防爆动力系统以及特种密封附件的全流程技术比对，能够有效避免因规格偏差或配置降级带来的生产事故，为化工物料的平稳加工提供可靠的机械硬件保障。

设备材质与表面处理的合规性核验

化工工况通常涉及强酸、强碱或有机溶剂等腐蚀性介质，核对实际产品的材质是验收的首要环节。核验时，需调取技术协议中明确约定的钢材牌号，结合供货方提供的材质质量证明书，使用手持式光谱分析仪对筛框本体、进出料口及底筒进行实测成分抽检，确保304、316L或钛合金等材质元素配比真实达标，避免普通不锈钢混用引发晶间腐蚀风险。

在结构材质的核对中，还需严格区分物料接触面与非接触面的用料差异。技术协议通常会对接触物料的筛面、内壁与外壁底座提出不同的材质要求。实际核对时，应依据生产图纸标注的零件明细表，逐一排查紧固件、卡箍、减震弹簧外罩等附属件的材质，防止厂家在非接触区域未按协议约定随意降级使用普碳钢或低标号不锈钢。

表面处理工艺的核对直接决定了物料的流动性与洁净度。技术协议中一般会明确规定内壁抛光目数或是否需要喷涂特氟龙等防腐防粘涂层。验收时应使用粗糙度仪对机体内部焊缝及平整面进行多点检测，确保抛光精度达到设计Ra值，同时观察焊缝处是否处理平滑、无夹渣、无虚焊，防腐涂层厚度是否均匀且无气泡脱落现象。

外形几何尺寸与管口方位的精确测量

生产图纸中的几何尺寸是设备与现场管道、平台对接的基础，必须通过精确量测进行验证。核验人员需借助卷尺、激光测距仪等工具，核对旋振筛的整机高度、筛机外径以及安装底座的地脚螺栓孔中心距。若基础尺寸与图纸存在偏差，会导致现场安装错位，增加额外的管线应力。

进料口与出料口的规格尺寸、离地标高及安装角度核对尤为关键。需仔细比对图纸标注的管径、法兰执行标准、压力等级与密封面形式，实际测量法兰孔数与螺栓孔节圆直径。任何由于法兰规格不符导致的软连接无法装配或管道强行对齐，都会破坏振动筛的动态运行平衡。

对于多层分级的化工旋振筛，层间距与各层出料口的相对角度也是核验重点。需按照图纸设计的顺时针或逆时针旋转角度，核查相邻出料口的径向分布，确保物料排出路径与现场接料容器或下级输送设备在空间布局上严丝合缝，避免多层筛框在震动过程中与外部钢结构产生干涉碰撞。

振动电机与电气防爆特性的参数确认

动力系统是旋振筛的心脏，在化工易燃易爆环境中，电机的防爆性能是协议审核的重中之重。核对时应仔细查看振动电机机身铭牌，核实防爆等级标识、防护等级以及温度组别是否完全符合技术协议的要求。核验防爆接线盒的电缆引入口形式与密封圈规格，确保其符合现场防爆电气施工标准。

电机功率、激振力参数及转速设定需与图纸计算说明完全吻合。不同物料特性对激振力大小有明确要求，过大易损坏筛网与筛体，过小则影响透网率。应打开电机防护罩，核验上下偏心块的夹角刻度线是否按照出厂协议设定，偏心块配重与锁紧结构是否牢固可靠，确保运转激振力在工艺设定区间内。

电气安全附件同样需要逐一排查。技术协议中若包含热敏保护元件、接地螺栓或急停辅助开关等要求，必须对照电气图纸检查实际布线与安装位置。实测接地端子的连通性与接地电阻，保证在化工静电聚集环境下，机体积累的静电荷能够迅速通过导电装置导出，杜绝火花安全隐患。

筛装结构与密封组件的系统审查

筛网配置决定了筛分精度与产能达标率，是技术协议核对的核心功能项。应使用高倍读数放大镜或网孔测量工具对筛网目数、丝径进行实测，核对编织方式是平纹、斜纹还是冲孔板。检查筛网张紧方式是否与图纸相符，张力是否均匀，筛网与网架粘接胶水是否有耐化学溶剂腐蚀的检测报告，防止物料浸润导致脱胶开裂。

密封件材质的耐受能力直接影响化工生产的环保密闭性。实际核查时，应取出V型密封条、U型密封圈及中层密封垫，比对材质化验单，确认是否为技术协议指定的氟橡胶、硅胶或三元乙丙等耐腐蚀材质，严禁使用普通丁腈橡胶冒领。密封件的回弹性、安装嵌入槽位的平整度也需细致检验，确保微负压或微正压工况下物料粉尘与挥发气体不外泄。

针对易堵塞物料配置的辅助清网装置必须与协议配置清单保持一致。核对弹跳球的材质（如硅胶或聚氨酯）、数量以及挡板冲孔网的孔径和材质。若技术协议选配了超声波清网系统，需核对超声波换能器的防爆认证、高频电缆的屏蔽防护以及发生器的控制逻辑，并在空载试机状态下确认超声能量在筛面传递的均匀性。

化工旋振筛从生产图纸、技术协议到实际产品的全要素核对，是一项涉及机械设计、材料科学与化工安全规范的系统性工作，规范的核验流程能够直接规避投产后的工艺偏差和设备故障。面对多样化、严苛化的化工物料工况，每个关键技术参数的精准落地都是装置长周期稳定运行的基石。如果您在化工筛分设备的技术参数核定、图纸深化审定或非标定制验收中需要专业支持，欢迎持续关注本站技术动态，并与我们的技术团队深入沟通，获取更具针对性的成套技术方案。
