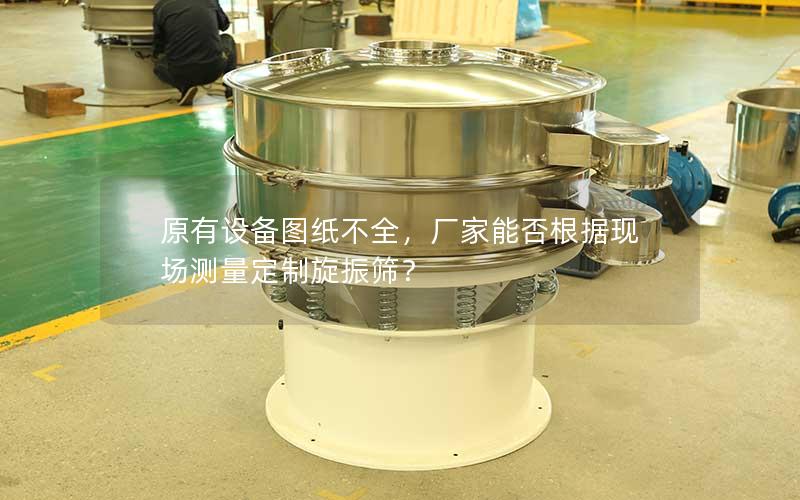

原有设备图纸不全，厂家能否根据现场测量定制旋振筛？

在工业生产实践中，许多企业因旋振筛使用年限较长，常面临原始技术图纸丢失、数据不全或设备经多次改造后图纸与实物不符的难题。针对这一普遍痛点，专业机械制造厂家完全能够凭借成熟的工程测绘技术与定制化制造能力，通过技术工程师深入现场精准测绘，结合当前生产工艺要求、物料特性以及上下游衔接空间，为客户量身定制适配的旋振筛设备，不仅可以实现原位无缝替换，还能在原有设备基础上进行结构升级与产能优化，有效解决设备更新替换过程中的接口不匹配与停产风险。

现场精准测绘与逆向建模技术

图纸虽然缺失，但现场运行的实体设备就是最直观的技术参考。成熟的设备制造厂家拥有专业的现场技术服务团队，能够携带高精度激光测距仪、三维扫描仪、卡尺等专业量具深入车间，对原有机台展开全方位测绘。

在测绘过程中，技术人员会重点采集设备的关键控制尺寸，包括进出料口的标高、管径、法兰规格、出料口朝向角度，以及筛机底座地脚螺栓的孔距与基础分布。这些核心数据是确保新设备运抵现场后能够原位落座的基础。

完成现场数据采集后，厂家的技术研发部门会利用三维设计软件进行逆向建模，将散乱的测量尺寸还原为标准化的工程图纸与三维装配模型，从根本上弥补图纸缺失的短板，确保每一处设计细节均有据可依。

生产线空间约束与接口匹配设计

旋振筛通常并非独立工作，而是与上游料仓、给料机以及下游输送管道紧密相连。现场测绘不仅是对设备本身的测量，更是对周围作业空间与工艺连线环境的系统考察。

专业厂家在测绘时会充分评估车间立柱、周边管路对筛机振动幅度的影响，预留出安全振动间隙与检修通道。通过对现场落料高度与落差的测算，能够合理设计缓冲进料结构，避免物料对筛网产生过大冲击。

针对原有管道因长期使用可能存在的微小位移或角度倾斜，厂家在定制过程中可以调整进出料口的位置偏差，甚至配套设计软连接过渡套件，使得新制筛机与旧有管道能够严密吻合，杜绝粉尘外溢和漏料问题。

结合实际工况的性能升级与优化

仅做一比一的外形复制往往无法满足现代化生产的需求。现场测量定制的过程，也是帮助企业诊断旧设备运行痛点、实现工艺升级的良好契机。

技术工程师在现场不仅记录尺寸，还会详细调研物料的流动性、堆积密度、含水量及易堵网程度。若原设备存在筛分效率偏低、容易堵网或密封不良等历史遗留问题，厂家会在新方案中融入针对性的改进设计。

例如，根据物料特性重新核算激振电机的功率与偏心块重量，调整上下重锤的相位角以优化物料运行轨迹；或者为容易堵网的物料加装超声波清网装置、弹跳球清网层，使定制出的新设备不仅尺寸契合，而且在筛分效率与运行稳定性上超越旧设备。

规范的定制流程与装配风险控制

针对图纸不全的特殊定制项目，规范严谨的流程管理是保障项目成功的关键。从初期的技术交流、现场踏勘，到方案拟定、图纸深化，厂家都会建立严密的过程把控机制。

在正式投入车间生产制造之前，厂家会出具详细的确认总图和接口图纸，由客户方的现场工程师及技术负责人进行二次复核与签字确认，双方在技术细节上达成高度一致，从而将尺寸误差风险前置化解。

在制造完成后，设备在出厂前通常会经过严格的空载运转测试，检测振幅、振频、噪音以及温升表现，确保设备出厂质量达标；同时厂家还可提供现场安装指导与调试服务，确保现场更换平稳过渡，减少停产停工时间。

面对原有设备图纸缺失的局面，选择具备深厚测绘功底和定制经验的源头厂家，是实现设备平稳更迭的高效途径。现场量体裁衣不仅化解了资料不全带来的适配隐患，更能赋能生产线，提升整体作业效率。欢迎持续关注本站获取更多关于筛分设备改造与选型的专业资讯；若您的工厂也面临类似的老旧设备更新难题，欢迎随时联系我们，专业技术团队将为您提供上门测绘与定制化设计方案。
