旋振筛出料管道需要改造，定制前要测量哪些尺寸？

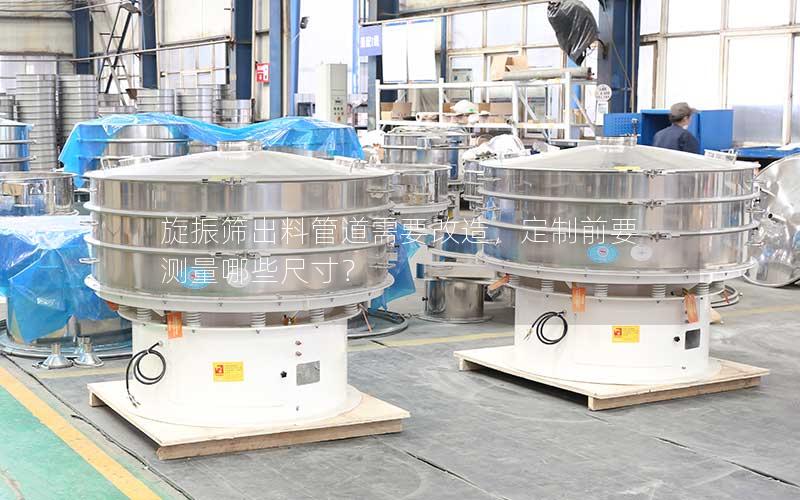

在工业筛分生产线中，旋振筛出料管道的改造直接关系到物料输送效率与车间环保标准。由于旋振筛在运转过程中伴随高频振动，出料管道若设计不当极易出现漏料、破损或下料不畅等问题。实施个性化管道定制前，精准采集各项物理尺寸是确保新构件顺利装配与平稳运行的前提。测量工作主要涵盖筛机出料端接口参数、空间落差与水平位移、下游设备承接规格以及振动缓冲间隙四个核心维度，精确的数据能够大幅降低安装误差，提升生产作业的连续性。

出料口端面与管径测量

测量筛机出料端口的直径参数是定制管道的基础步骤。技术人员需使用游标卡尺或卷尺，分别测量出料口的内径与外径，内径直接决定了物料通过的截面积与流速，而外径则关乎接驳管件与密封卡箍的选择。对于磨损较为严重的旧管道，还应多点测量管壁厚度，以评估现有承压能力并为新管壁厚提供选材依据。

出料口的延伸长度与外露端形状同样需要详细记录。旋振筛的出料嘴通常具有一定的外伸长度，以便于固定喉箍或软连接。测量时需记录从筛体外壁到出料口末端的有效直线距离，确认外露部分是否足够容纳密封圈与紧固带的有效接触面，避免因夹持区域不足导致粉尘外溢。

连接端面的锁紧形式也是不可忽视的细节尺寸。如果出料口带有翻边、凹槽或法兰盘，需精确测量法兰的外径、厚度、螺栓孔中心圆直径（PCD）以及孔径大小；若是卡箍快拆式结构，则需测定凹槽的深度、宽度与边缘距，确保定制管道的接口构型能够与筛机原厂标准实现平整贴合。

空间跨度与安装角度测量

空间落差高度决定了定制管道的下料坡度与自流性能。在测量过程中，需要通过激光测距仪或垂线，测量旋振筛出料口中心到地面或下游受料口中心基准面的垂直高差。垂直距离过小可能导致下料倾角不足而引起物料积聚，落差过大则可能导致物料下冲速度过快，增加管道内部的磨损率。

水平方向的中心偏移距离直接影响异形弯头或倾斜角度的设计。旋振筛的出料口往往与下游料仓或输送设备不在同一铅垂线上，因此必须测定两接口在水平投影面上的直线距离与偏转角度。根据勾股定理与空间几何坐标，计算出管道所需的实际折弯角度，防止管道强行受力拉折。

管道周边的立体空间包络尺寸同样需要全面复核。旋振筛周围常布置有电机、激振器、支撑架及检修走道，在规划新管道走向时，需测量管道中心线到周边最近障碍物的净空距离，为外层保温层、检修操作面以及管道外凸部件预留充足的安装操作空间。

受料端设备接口规格测量

对接设备的入口几何尺寸决定了定制管道末端的承接方式。下游通常为受料料斗、螺旋输送机、气力输送进料阀或吨包袋夹具，技术人员需要测量该设备进料口的形状（圆形或矩形）、端口内径或长宽尺寸。形状不一时，还需要提前测量异径过渡接头所需的空间高度，以便制作圆转方或大小头的变径过渡管件。

受料口连接部件的固定尺寸也是定制加工的参考基准。若是法兰连接，必须严格核实配合法兰的孔位分布、螺栓规格与密封垫片槽尺寸；若采用插接配合，则应测量受料口的承插深度与内外径间隙配合公差，防止间隙过大产生粉尘泄漏，或间隙过小造成装配干涉。

受料口自身的标高和稳固程度也需在测量时予以记录。固定式料仓接口在受力时不会位移，而某些柔性支撑的设备在载重后会发生轻微沉降，测量时应考虑空载与满载工况下的标高变化量，确保定制的管道在设备承重变化时依然能够保持密封严实。

振动位移与缓冲间隙预留

旋振筛工作时的三维振幅量是出料管道设计中的关键变量。筛机运行时存在径向、轴向以及起停瞬间的共振位移，测量人员应查阅筛机技术参数或现场测定设备在运行状态下的三维最大位移量。该数据决定了硬质管道与振动出料口之间必须预留的安全距离，防止刚性碰撞损毁设备。

软连接部分的伸缩预留长度需要进行动态测算。由于旋振筛与固定管道之间必须通过硅胶、帆布或聚氨酯等柔性材料过渡，测量时不仅要测定静止状态下的轴向间距，还要核算其在最大振幅拉伸与压缩状态下的形变余量，柔性管套过紧会被拉扯撕裂，过松则易打褶积料。

独立支撑支架的固定点安装尺寸亦需精准规划。改造后的管道通常自身具备一定自重，若全部重量施加在旋振筛出料口上，会改变筛机原有的激振力平衡，影响筛分精度。测量过程中需要在周围钢构平台或地面上选定固定的管道支架安装点，并精确量测支架螺栓间距与标高，实现管道荷载的合理转移与独立固定。

完整且精确的尺寸测量是出料管道改造工程得以顺利实施的核心保障，每一个毫米级的误差都可能影响到整体密封性与生产流畅度。如需获取更详尽的现场测绘指导、异形接头过渡方案或高耐磨管道定制方案，欢迎持续关注本站技术动态。遇到特殊工况与复杂空间布局难题时，可随时通过本站联络通道与专业工程师沟通，我们将为您提供从测量指导到定制安装的一体化服务支持。
