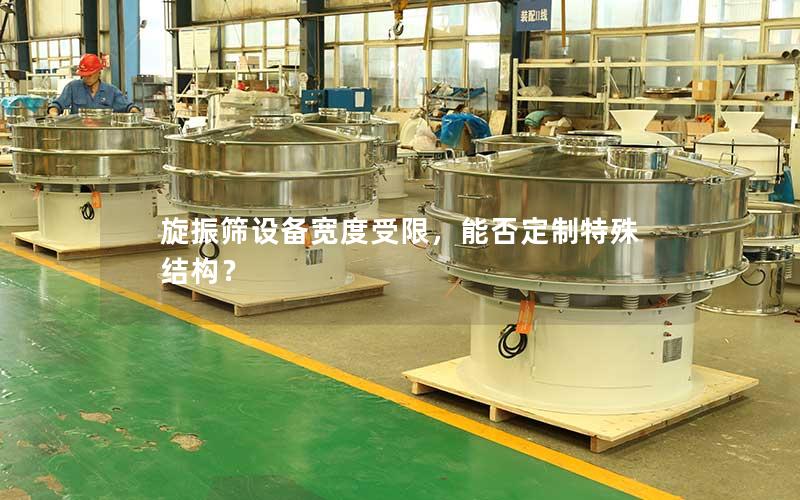

旋振筛设备宽度受限，能否定制特殊结构？

在现代化工业生产布局中，车间场地受限尤其是设备横向宽度空间不足是常见的工程痛点。面对狭长空间或密集流水线的布局挑战，旋振筛完全可以通过定制特殊结构来化解尺寸冲突。定制方案通常涵盖壳体形态重塑、进出料口方向重构、驱动减震模块内收以及筛分面积的纵向补偿等多个维度。通过严谨的力学仿真与非标设计，设备在大幅缩减机身宽度的依然能够保持原有的运行稳定性和筛分效能，为各类复杂工况提供高度适配的物料分级支持。

外形几何轮廓的非标重塑与尺寸压缩

标准旋振筛普遍采用规则的圆形筒体结构，其直径大小直接决定了占地宽度。在车间既有通道过窄或相邻设备间距过小时，常规圆形机体往往无法直接就位。针对这种宽度受限的场景，机械设计工程师可以通过打破传统的几何外形，开发出腰圆形、椭圆形或带有切边形态的异形振动体。

这种异形壳体定制能够有效收缩特定方向的外形尺寸，使设备能够顺利嵌入狭窄的安装基位。在壳体长宽比例发生改变的情况下，物料在筛面上的分散轨迹也会从传统的同心圆扩散转变为非对称运动，因此需要同步对筛框壁板进行弧度倒角优化，防止物料在过渡区域产生堆积与死角。

在进行外形几何重构的过程中，壳体材质的刚度与受力均匀性是结构设计的重点。技术团队通常会利用有限元分析对异形筛体进行动态应力校核，在关键受力点增设环形或纵向加强筋，确保设备在长期高频振动下不会因局部应力集中而发生焊缝开裂或金属疲劳破损。

出料与进料结构的折角重构与方位避让

标准旋振筛的出料口通常沿着筒壁向外侧呈切线方向延伸，这种悬挑结构会显著增加设备的实际横向轮廓尺寸。当安装工位侧面存在立柱、墙体或其他管线阻挡时，传统的侧向出料方式便成为阻碍设备落地的主要因素。

定制化的出料系统可以将出料管路设计为底部垂直落料、大倾角弯管导流或多方向快速折弯结构。通过将接管位置隐藏在底座投影面积以内，或者直接设计为下沉式轴向排料，能够最大程度消除向外突出的外包尺寸，使机体与周边建筑结构的间距缩减到极小状态。

除了出料系统，进料口的布局同样具备充分的定制弹性。针对上方空间狭长或管道落点偏移的现状，可以定制偏心进料斗、法兰软连接角度转换节或低矮型导料槽，确保物料平稳落入筛网中心区域的不占用宝贵的侧向检修空间。

驱动动力与减震系统的内嵌式紧凑布局

旋振筛的宽度不仅取决于上部筛箱，其下部底座、振动电机及外置弹簧组也占据了相当可观的水平截面。常规设计中，为了方便检修，减震弹簧往往均匀分布在较宽的外环支架上，这在宽度受限工况下显然不够紧凑。

为了进一步压缩设备横向投影，定制方案多采用内置式驱动与支撑系统。通过将立式振动电机下移并深埋于内层套筒内部，将传统的环形外置弹簧改为内环布置或倒挂式高阻尼减震构件，使底座直径与筛网有效直径基本实现平齐，彻底剔除多余的侧向支撑外扩。

与此针对偏心重锤的调节空间进行模块化封装，设计侧面快速拆卸检修窗。即便设备紧贴侧壁摆放，维修人员也能通过预留的狭缝通道或正面专用观察口进行配重角度微调，兼顾紧凑安装与后期维护的便利性。

筛分面积弥补与纵向空间立体延伸

设备宽度被压缩后，最直接的影响是筛面横向有效面积减小，如果依然采用单层常规筛分流程，往往会导致物料过层厚度增加、筛分精度与产量下滑。定制特殊结构的核心任务之一，就是在有限宽度内找回损失的筛分产能。

工程实践中广泛采用立体化补偿策略，即“以高度换宽度、以长度补横向”。通过增加筛网层数进行串联分流，或者将筛网设计为阶梯式纵向跌落结构，拉长物料在狭窄通道内的有效运行轨迹，使粉体颗粒在单向行进中拥有充足的透网机会。

配合超声波清网系统的集成化布置与网架张紧结构的轻量化设计，能够大幅提升筛孔的实时开孔率与物料穿透速率。这种立体化的内部结构改造，使变窄后的旋振筛在产能指标上不降反升，达到工艺与空间约束的理想平衡。

生产现场的空间条件千差万别，面对狭隘的安装宽度，通过合理评估流体动力学与机械结构强度，旋振筛在壳体、管道、机座及筛面流程上均拥有广阔的特殊定制空间。克服尺寸局限并打造专属生产利器，需要严谨的工况分析与专业的非标设计支撑。如果您在流水线升级或老厂房改造中正被设备尺寸与空间干涉问题所困扰，欢迎关注本站技术动态，并随时联系专业工程师获取针对性的设备定制方案与技术支持。
