气化炉渣脱水工艺流程图及设备说明

气化炉渣脱水系统主要用于降低炉渣含水率，实现固液分离、清水回收和固体物料外运。物料通常由气化炉排出后进入渣水分离环节，再经过筛分、浓缩、过滤或压滤等处理，形成便于运输和资源化利用的脱水炉渣。本文围绕工艺流程图及设备说明，从流程组成、核心设备、运行控制和环保安全四个方面进行介绍，帮助读者了解各单元之间的连接关系及实际应用要点。

工艺流程与物料走向

气化炉渣脱水流程通常从炉渣排放装置开始。高温炉渣在水冷或水淬作用下温度降低，并与循环水形成含固体颗粒的渣水混合物。混合物经渣水沟、输送管道或渣浆泵送入后续分离设备，流程图中一般会标注炉渣入口、工艺水入口、滤液回流管线和脱水渣出口。

进入系统后的渣水先经过粗筛或振动筛，去除尺寸较大的块状物及杂质。筛上物可单独收集、破碎或外运，筛下细颗粒和水则进入浓缩环节。通过合理设置筛孔尺寸、冲洗水量和筛面倾角，可减少大颗粒夹带水分，提升后续设备的处理稳定性。

细颗粒渣浆通常进入旋流器、沉淀池或浓缩机进行固液初步分离。浓缩后的底流含固率提高，再输送至真空过滤机、带式压滤机或板框压滤机。分离出的滤液经集水槽汇集后返回循环水系统，脱水后的炉渣则通过皮带输送机、螺旋输送机或密闭装车设备运至暂存区域。

主要设备及功能说明

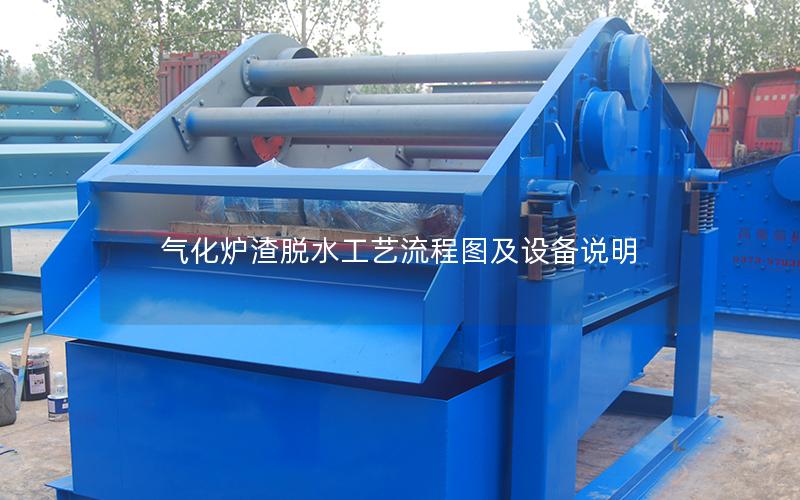

振动筛是前端固液分离的重要设备，主要承担大颗粒炉渣筛分和表面脱水任务。设备运行时，筛箱通过激振器产生稳定振动，使水和细颗粒通过筛网，大块炉渣沿筛面方向排出。选型时应关注处理能力、筛网材质、耐磨性能以及冲洗系统的布置方式。

旋流器利用离心力实现不同粒径颗粒的分级和浓缩，结构紧凑、占地较小，适合处理含固量变化较大的渣浆。其入口压力、底流口尺寸和溢流口状态会直接影响分离效果。运行中需要防止大颗粒杂物进入设备，以减少堵塞和内壁磨损。

压滤机是降低炉渣含水率的主要末端设备。渣浆进入滤室后，在压力作用下，水分通过滤布排出，固体颗粒逐渐形成滤饼。板框压滤机适用于间歇运行和较高脱水要求，带式压滤机便于连续处理。设备配置应结合炉渣粒径、产量、含水率和现场自动化水平确定。

运行控制与维护要点

系统启动时应按照工艺水系统、输送设备、筛分设备、浓缩设备和脱水设备的顺序进行检查与启动，停机时则宜按照物料流向逐步停止，并保留必要的冲洗过程。这样可以减少管道沉积、设备堵塞和渣浆滞留，保证下次启动顺利进行。

运行人员需要重点关注渣浆流量、含固率、泵出口压力、筛机振幅、旋流器压力以及压滤机进料压力等参数。若滤液变浑浊，可能与滤布破损、进料浓度不稳定或压滤周期设置不合理有关；若脱水渣过湿，则需检查浓缩效果、滤布状态和压榨压力。

维护工作应包括泵体、阀门、管道、筛网、旋流器内衬和压滤机滤板等部位。易磨损部件需要定期检查厚度和运行状态，滤布应及时清洗，管道低点应设置排空或冲洗接口。对于含水炉渣输送区域，还应保持地面排水通畅，避免积水影响检修和现场作业。

环保安全与综合利用

气化炉渣脱水系统中的循环水应尽量采用闭路运行方式，减少外排水量。浓缩上清液、压滤滤液及设备冲洗水可集中收集，经沉淀或其他适配处理后返回渣水系统。流程图中应明确清水、回用水和需要处理的废水管线，方便运行管理和故障排查。

炉渣输送和装车环节宜采用密闭罩、喷淋抑尘或封闭皮带，降低细颗粒扩散。脱水渣暂存场地需要设置防渗层、雨污分流设施和围挡，避免雨水冲刷造成二次污染。若炉渣具备建材掺合料、道路基层材料或回填材料的利用条件，还应根据检测结果确定适用方向。

设备周边应设置防护栏、检修平台、急停按钮和明显的警示标识。泵、筛机及压滤机运行时禁止进行无关拆卸，进入槽池、料仓或管道内部检修时，应执行断电、泄压、清洗和气体检测程序。通过规范操作、定期点检和联锁保护，可提高系统运行的连续性与现场安全水平。

气化炉渣脱水流程将筛分、浓缩、过滤、输送和水循环有机连接，设备配置应围绕物料特性、处理规模及脱水要求进行匹配。清晰的流程图能够帮助使用单位掌握物料走向、设备作用和控制节点，也便于后续扩容、改造与维护。欢迎关注本站，获取气化炉渣处理、固液分离及环保设备方面的技术资料；如需结合现场产量、炉渣性质和场地条件进行方案咨询，可通过本站联系专业人员。
