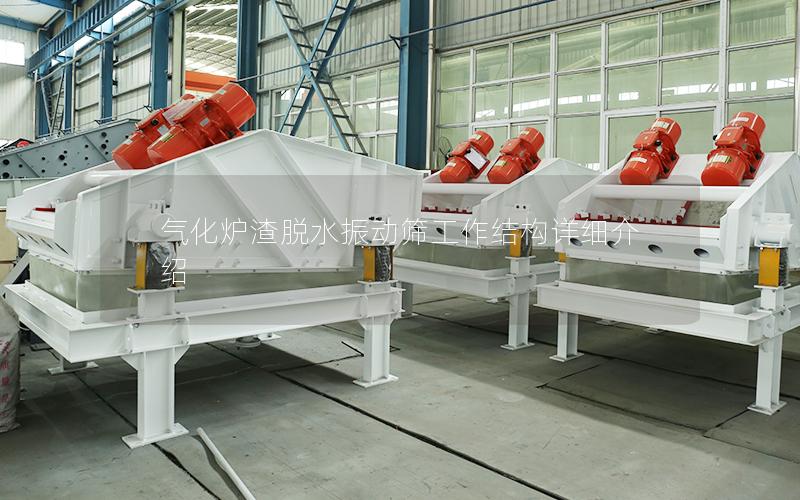

气化炉渣脱水振动筛工作结构详细介绍

气化炉渣脱水振动筛是将气化炉排出的炉渣进行输送、筛分、振动脱水及含渣水分离的专用设备。其工作结构通常由进料装置、筛箱、筛面、排水系统、振动驱动、减振支承和电控系统等部分组成。设备运行后，湿炉渣从进料端进入筛体，在往复或直线振动作用下形成松散料层，较大颗粒沿筛面向前运动，较小颗粒和水分则通过筛孔进入下部收集区域。通过调节振幅、筛面倾角、进料量和筛面结构，可以兼顾筛分精度、脱水效率与设备稳定性。了解这些结构组成，有助于根据炉渣含水率、粒度、温度及处理量选择合适的设备方案。

整体结构与筛分流程

气化炉渣脱水振动筛一般采用封闭或半封闭式结构，外部由进料端、出渣端、筛箱侧板、检修门和排水接口组成。进料端通常设置缓冲溜槽、导料板或分配器，使炉渣能够均匀落到筛面上，避免集中冲击造成筛面变形。筛箱采用焊接框架结构，并在易磨损部位加装耐磨板，以适应炉渣颗粒碰撞和摩擦带来的损耗。

设备启动后，炉渣从进料口进入筛面，振动使物料在筛面上产生跳跃、滑移和滚动运动。较大颗粒由于粒径超过筛孔尺寸，被阻挡并沿筛面向出料端移动；较小颗粒则在振动和重力作用下穿过筛孔，落入筛箱下方。该过程能够同时完成粒度分级与初步脱水，减少后续输送设备的负荷。

进料端的导料结构会直接影响筛面的料层厚度。料层过薄，筛分效率可能降低；料层过厚，则容易出现物料堆积、筛孔堵塞和含水率波动。设备通常根据炉渣处理量设置可调挡板、分料槽或均衡布料装置，并配合变频调速功能，保持稳定的运行节奏。

筛箱与筛面结构

筛箱是振动筛的主体承载部件，需要承受炉渣的冲击、筛面载荷以及振动传递产生的周期性作用力。常见筛箱采用槽钢或型钢焊接结构，关键连接位置配置加强筋和检修口。箱体内部要保持筛面张紧状态，同时预留足够的检修空间，便于更换筛网、观察筛分情况和清理沉积物。

筛面通常由耐磨筛板、楔形筛条、聚氨酯筛板或复合筛网组成。气化炉渣具有颗粒不均、含水率变化和一定磨损性的特点，筛面的孔型、板厚及开孔方向需要与物料特性相匹配。对于容易堵孔的湿黏炉渣，可采用较大孔隙、阶梯式筛面或组合筛面，降低物料停留在筛孔处的可能性。

筛面两端一般通过压条、螺栓或张紧机构固定。固定结构既要防止筛面松动，又要方便快速拆换。部分设备还会设置断料保护、筛面温度监测和防跑偏结构。当筛面局部磨损或变形时，可通过观察出料粒度、物料分布和振幅变化判断问题，避免筛分质量持续受到影响。

脱水与排液结构

脱水结构通常设置在筛箱底部和出料端，常见形式包括导流板、挡水条、排水槽和集液斗。炉渣经过筛面振动后，部分水分从颗粒间隙中析出，并沿筛面或筛箱底部汇集，再通过排水口排出。排水系统应保持顺畅，防止积水在筛箱内部回流，造成筛面负荷增加。

对于含水率较高或黏性较大的炉渣，设备可采用多级筛面、分段排水或附加脱水组件。多级结构能够把不同粒度的炉渣分开处理，使大颗粒获得较充分的振动脱水时间，小颗粒则通过筛孔及时排出。挡水条和导流板的高度、倾角也会影响物料与水分的运动路径，需要结合现场实际进行调整。

筛箱底部一般配置耐腐蚀排液板和可清理的沉积腔。水分中可能夹带细小炉渣、灰分和腐蚀性成分，因此排液区域需要便于冲洗和维护。部分设备还会设置防堵清理装置，通过高压水冲洗、机械刮板或定期开启检修门的方式，减少筛孔堵塞和底部积料现象。

驱动、减振与维护结构

振动系统通常由激振器、传动轴、轴承座、皮带或联轴器以及电机组成。激振器产生的周期性作用力使筛箱获得稳定振动，振幅和频率则由电机转速、偏心块重量及配重位置共同决定。设备可根据炉渣粒度和含水率进行参数调整，使物料在筛面上保持适宜的松散状态。

筛箱通过弹簧、橡胶减振器或空气弹簧支承在机架上。减振结构用于隔离振动能量，减少振动传递到基础和周边设备。支承件的受力应保持均匀，底座需要具备足够的刚度和稳定性。设备运行中若出现筛体异常摆动、支承件发热或连接处松动，应及时检查偏心块、紧固件和减振元件。

维护结构通常包括润滑点、轴承温测点、检修门、观察孔、排水接口和安全防护罩。通过定时检查筛面、清理排液腔、校准张紧程度和观察振动参数，可以保持设备的工作状态。对于气化炉渣含水率波动较大的工况，还可设置进料量、振幅、筛面倾角和液位的远程监测功能，便于运行人员进行集中控制。

气化炉渣脱水振动筛的合理选型，需要综合考虑炉渣粒度组成、含水率、温度、腐蚀性、处理能力以及现场安装条件。结构设计既要保证筛分和脱水效果，也要兼顾耐磨、防堵、排液、减振和后期维护。若您正在规划气化项目配套设备，或需要了解筛面材质、处理量、振动参数及定制方案，欢迎关注本站，并通过咨询方式获取与实际工况相匹配的技术建议。
