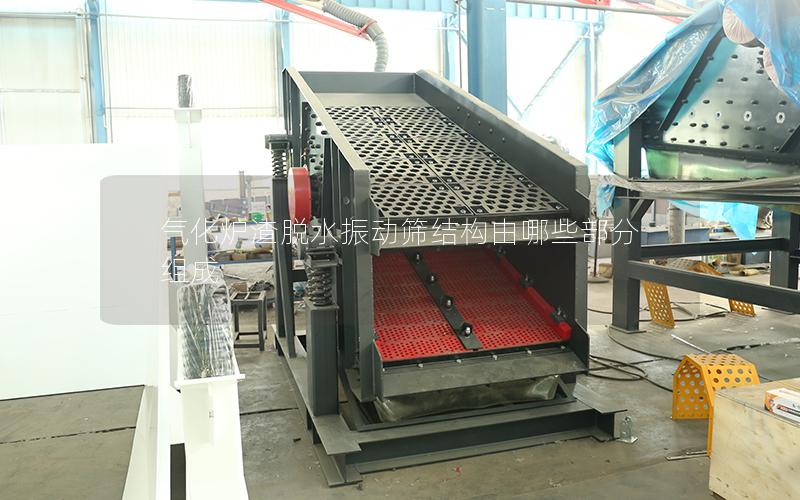

气化炉渣脱水振动筛结构由哪些部分组成

气化炉渣脱水振动筛是一套面向湿态炉渣处理物料的筛分设备，其结构由筛体承载系统、筛面脱水系统、激振传动系统以及进出料协同系统等部分共同构成。筛体承载系统维持设备刚性，筛面系统完成物料分离和水分沥出，激振系统促进炉渣松散，进出料系统实现物料连续流转。各部分还需通过密封、悬挂、清理及检修结构相互配合，以适应炉渣黏性变化、含水率波动和持续运行带来的载荷。

筛体承载与支撑结构

筛体承载结构通常由侧梁、横梁、上部梁体和下部加强件组成，承担炉渣重量、筛面载荷及振动反力。梁体连接位置需要保持良好的刚度协调，避免筛框在运行过程中出现明显扭转。

支承方式可根据现场基础采用弹簧悬挂、橡胶减振支座或固定支承。减振元件用于缓和振动向基础传递，同时允许筛体在一定范围内周期性摆动。

连接部位常采用螺栓、焊接节点或销轴结构。考虑到炉渣含水后可能带有腐蚀性，承重表面通常设置防腐层，并预留检修拆装空间。

筛面与水分沥出结构

筛面是炉渣与筛体直接接触的主要部件，可根据处理粒度配置不同筛孔。常用形式包括冲孔筛板、编织筛网、条缝筛板及复合筛面，以平衡开孔率、强度和脱水需求。

脱水过程可结合重力透筛与机械振动形成。物料在振动作用下不断翻转，松散后水分从筛孔排出，较粗颗粒则沿筛面方向继续向出料端移动。

筛面下方可设置导流板、收水板和集水槽，使沥出的水汇集后进入排水管路。筛面分块设计便于更换，也能减少局部磨损对整体筛分效果的影响。

激振与传动结构

激振结构包括振动器、偏心块、传动轴和轴承组件。偏心块旋转产生周期性激振力，使筛体获得适宜振幅和频率，促使湿炉渣发生松散、输送与透筛。

振动器可采用电机式或液压式布置。电机式结构便于集中维护，液压式则可根据物料状态调节激振参数，以适应炉渣黏度及含水率的变化。

传动系统需要兼顾转速稳定性、轴向定位和润滑条件。设备运行期间，应定期检查偏心块紧固状态、轴承温升、联轴器对中情况及减振部件是否存在裂纹。

进出料与辅助协同结构

进料端通常设置给料箱、导料板、缓冲挡板和分配构件，使炉渣均匀落到筛面。落差过大会增加物料冲击，导料结构还可减少黏性炉渣在入口处堆积。

出料端由筛面、溜槽、导料板和排料口组成。粗渣与筛下物应采用分流通道，避免含水物料重新混入干料。溜槽内可设置衬板，以降低磨损和黏附。

辅助结构还包括防护罩、密封条、清理装置和检修门。这些部件便于清除筛面堵塞、观察物料状态，并为轴承、筛板及紧固件的日常保养提供条件。

气化炉渣脱水振动筛的各结构并非孤立运行，而是围绕稳定承载、均匀给料、充分透筛和顺畅排水形成协同关系。合理选择筛孔、振幅、减振方式及材质配置，有助于兼顾处理能力、脱水效果与维护需求。

不同气化工艺产生的炉渣，在含水率、黏性、温度和粒度组成方面可能存在差异。欢迎关注本站，在咨询时提供物料参数、处理量及现场空间条件，便于配置适合的振动筛结构与配套方案。
