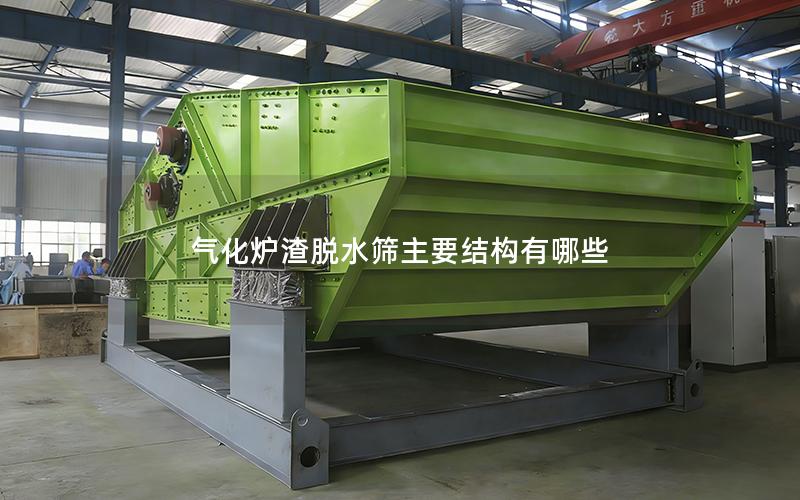

气化炉渣脱水筛主要结构有哪些

气化炉渣脱水筛是气化炉渣处理系统中的重要设备，主要承担固液分离、物料输送和含水率调节等任务。设备结构通常由进料与布料装置、筛箱与筛面、振动驱动系统、支撑与排料部件组成。不同结构之间相互配合，使炉渣能够均匀进入筛面，在振动力和筛缝作用下完成水分分离，并将脱水后的炉渣稳定排出。了解这些主要结构，有助于设备选型、运行维护和工艺配置。

进料与布料结构

气化炉渣脱水筛的进料结构通常位于设备前端，主要包括进料斗、溜槽、导料板和布料装置。气化炉渣从前级设备进入后，需要通过进料斗进行集中收集，再由溜槽引导至筛面。合理的进料结构能够减少物料飞溅，降低堵塞风险。

布料装置的作用是让炉渣较为均匀地分布在筛面宽度方向上。如果物料集中在某一位置，容易造成筛孔局部堵塞，也会使筛面受力不均，影响脱水效果。部分设备会设置分料板、缓冲板或可调节导流结构，使炉渣进入筛面时保持连续、分散的状态。

进料口通常需要结合现场输送设备、炉渣粒径和含水量进行设计。对于含水较高、黏性较强的炉渣，进料斗内壁可采用耐磨钢板或耐磨衬板，并适当增加倾角，帮助物料顺畅下落。进料部位还应预留检修空间，便于清理积料和检查磨损情况。

筛箱与筛面结构

筛箱是脱水筛的主体承载结构，通常由侧板、横梁、加强筋和筛面安装部件组成。筛箱需要承受炉渣重量、振动载荷以及设备运行过程中产生的冲击力，因此结构刚度和焊接质量会直接影响设备运行稳定性。

筛面是实现固液分离的关键部件，常见形式包括冲孔筛板、条缝筛板、聚氨酯筛板和不锈钢筛网等。筛缝尺寸需要根据炉渣粒度、处理量和排水要求确定。筛缝过小可能影响排水速度，筛缝过大则可能造成细颗粒流失，使用时应结合实际工况进行匹配。

筛面通常采用分段式安装方式，既方便运输，也便于后期更换。筛板与筛箱之间需要保持连接牢固，避免因振动产生松动。对于磨损较快的区域，可以设置可拆卸耐磨板，减少检修时间。筛面的倾角和长度也会影响物料停留时间，从而改变脱水效果。

振动与驱动结构

振动系统一般由振动电机、激振器、偏心块、传动部件和轴承组成，其作用是带动筛箱进行稳定振动，使炉渣在筛面上形成连续的翻滚和前进运动。振动参数包括振幅、频率和振动方向，这些参数需要与炉渣性质及处理能力相适应。

部分脱水筛采用双振动电机驱动，通过两台电机同步运行产生定向激振力。该结构布置相对紧凑，维护时需要重点检查电机地脚螺栓、联轴部件和电缆连接情况。如果振动电机不同步，可能出现筛箱摆动、噪声升高或物料偏流等现象。

激振器和轴承属于需要重点维护的部件，运行中应关注温升、润滑状态和异常声响。轴承润滑不足会增加摩擦和发热，润滑过量也可能影响散热。设备启动和停机时，还应观察筛箱振动是否平稳，及时处理螺栓松动、焊缝开裂等问题。

支撑、排料与安全结构

支撑结构主要由弹簧、橡胶弹簧、支座、底架和减振连接件组成，用于承托筛箱并削弱振动对基础的影响。支撑部件的数量、布置位置和刚度需要保持协调，否则可能造成设备振幅不一致，进而影响筛分和脱水过程。

排料结构位于筛箱末端，通常包括出料口、导料槽、溜槽和密封连接部件。脱水后的炉渣需要顺利进入皮带机、螺旋输送机或其他后续设备。排料口设计应尽量减少落差，避免炉渣飞散和二次扬尘，同时要为清理积料预留操作空间。

气化炉渣脱水筛还应设置防护罩、检修门、观察口和急停装置。防护罩可避免人员接触旋转和振动部件，检修门便于查看筛面、轴承及内部积料情况。对于高温炉渣或含有腐蚀性成分的物料，还需根据现场条件加强隔热、防腐和密封处理。

从整体结构看，气化炉渣脱水筛并不是单一筛板设备，而是由进料布料、筛箱筛面、振动驱动以及支撑排料等多个部分共同组成。各部件的尺寸、材质和连接方式需要围绕炉渣特性、处理量和现场空间进行配置，才能保持连续、稳定的运行状态。
