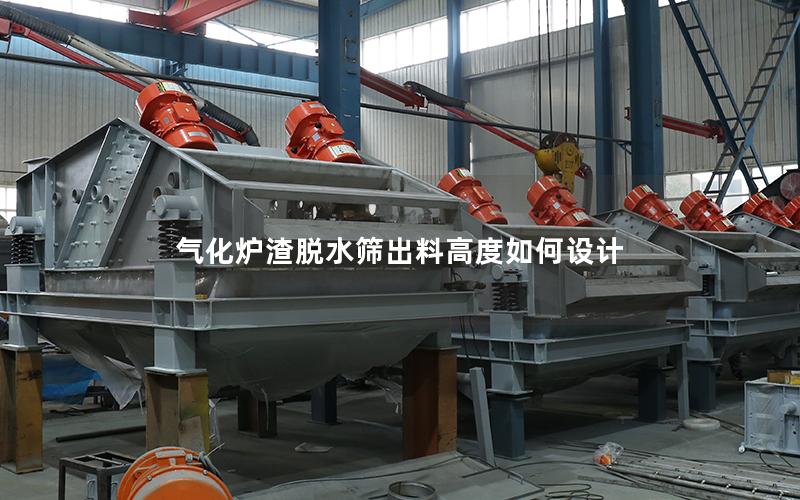

气化炉渣脱水筛出料高度如何设计

气化炉渣脱水筛出料高度设计要点

气化炉渣脱水筛出料高度直接影响筛分效率、物料转运连续性、设备检修安全以及后续输送系统的稳定运行。设计时不能只依据筛体安装位置确定高度，还应结合炉渣含水率、粒度组成、温度、筛面倾角、给料量、下游输送设备标高和现场空间条件进行综合分析。通过建立合理的物料高程关系，优化筛出料口、导料槽及接料设施，可减少物料落差、拥堵、扬尘和撒料现象，并保障设备运行与维护条件。

明确设计目标与工况条件

设计人员应先核实气化炉排出的炉渣状态，明确炉渣的温度、含水率、黏附性、粒度范围及可能夹杂的金属或其他硬质杂物。不同工况下，炉渣的流动性差异较大，含水率升高后，炉渣容易在筛面和出料口处黏结，影响筛分和排料。出料高度设计应建立在现场取样、运行记录和设备参数基础上，不能仅按照设备样本中的名义值进行套用。

还应根据项目生产能力确定设计给料量、筛分任务和允许的物料停留时间。筛出料高度既要满足物料顺利脱离筛面的要求，也要避免因高度设置不当造成筛体承受过大的静载荷或动态冲击。对于产量波动较大的工况，应预留一定的排料余量，并结合给料机、振动筛和输送机之间的协调运行，使出料高度适应正常负荷和短时负荷变化。

现场空间条件同样是设计的重要依据。需要核对筛体基础、楼层标高、检修平台、吊装通道、厂房净空以及地下管线位置。若现场可用高度有限，可通过调整设备基础、导料装置或输送路线实现合理布置，但不能以压缩检修空间、减少安全防护或牺牲设备稳定性为代价。设计资料还应标明测量基准和标高允许偏差，便于施工、安装和验收。

建立筛出料与下游设备的高程关系

筛出料高度应从物料流向和设备衔接关系出发进行确定。通常需要先确定接料皮带、缓冲斗、输送机或封闭输灰设备的受料点标高，再反推脱水筛出料口的合理高度。出料口与下方设备之间应保持连续、稳定的物料通道，避免物料在自由落体过程中发生飞溅、偏析或撞击。若高差较大，宜设置导料槽、伸缩节或柔性连接装置。

导料槽的设计需要兼顾炉渣的黏性和流动性。物料进入下方皮带时，应使其落点靠近皮带受料区域，并根据皮带宽度、物料粒度和输送倾角确定导料槽宽度及侧挡结构。对含水率较高的炉渣，应避免出现水平段过长、底部角度不足或内壁粗糙的结构，以防物料在转弯处堆积。必要时可采用衬板、振动防堵结构或加热保温措施，但应结合现场能源条件选择。

对于筛体倾斜安装的情况，出料高度还应考虑筛面倾角对物料运动方向的影响。筛面倾角增大，有助于物料向出料端移动，但也会改变筛体支撑受力、筛面寿命和检修条件。设计时应通过物料试筛或相似工况试验确认合理倾角，并将筛面出料端标高、出料口中心和下游受料点统一布置，减少现场安装误差和后期调整工作量。

兼顾筛分稳定性与防堵塞设计

出料高度过低时，物料可能尚未充分完成筛分就进入后续设备，导致筛下物中混入较大颗粒；出料高度设置过高，则可能增加物料落差、冲击和扬尘。因而，筛出料口的尺寸、位置和标高应与筛分面积、筛孔规格及处理能力相匹配。出料口不宜过窄，宽度和高度应满足物料在不堵塞的情况下均匀排出，并避免形成局部积料区。

炉渣含水率变化会改变物料的休止角和黏结状态。设计导料槽、筛体出料端及接料斗时，内壁倾角应大于实际炉渣的动态堆积角，并通过现场测试确认。含水率较高时，可在接料部位设置防积料结构、挡料裙板或清理装置。对容易结团的物料，还应关注筛面清理、孔隙堵塞和仓内积存问题，避免设备运行后出现逐渐扩大的堵塞点。

出料高度还应与筛体的振动方向、支撑方式和物料流量保持协调。若物料在出料端堆积过多，可能造成筛体负荷不均、振动参数变化和结构疲劳。调试阶段应记录筛体振幅、电流、物料厚度和出料状态，观察筛面是否存在偏料、拖料及端部堆积现象。发现出料不顺时，应优先检查筛面倾角、给料分布和导料槽结构，不宜单纯依靠抬高或降低出料口来反复调整。

落实结构安全、检修与运行控制

脱水筛出料高度设计应充分考虑高温炉渣带来的安全影响。出料口和导料槽附近应设置必要的隔热、防烫和防溅设施，检修平台与高温部件之间保持合理距离。对可能存在粉尘的部位，应结合现场通风、收尘和防护要求配置相应设施。设备外侧还应设置防护罩、检修门和观察位置，确保人员接近筛体时具备安全的操作条件。

结构设计阶段需要校核筛体支腿、横梁、出料口、导料槽和接料设施的受力情况。高温环境下，金属构件可能发生热膨胀，连接部位和支撑基础应留有适当的变形协调空间。紧固件、焊接部位及易磨损衬板应便于检查和更换，筛出料口周边还应预留清理工具和检修空间，避免出现设备能够安装但不便维护的问题。

运行控制方面，可通过给料机变频、振动筛参数调节、物料检测和下游皮带电流反馈，判断筛分状态是否稳定。若现场条件允许，可设置料位、振动、电流和温度监测点，对异常堆积或筛分效果变化及时提示。设计文件中应明确调试方法、检修周期、易损件更换位置及标高复核要求，使出料高度在安装后保持稳定，减少因物料冲击和热变形造成的偏差。

气化炉渣脱水筛出料高度是一项涉及物料特性、设备衔接、结构安全和运行维护的系统设计问题。实际项目中，应根据炉渣工况和现场标高开展计算、试验与联合评审，确认筛体、导料槽、接料点和输送设备之间的衔接关系。若您正在进行气化炉渣处理系统改造、脱水筛选型或现场标高复核，欢迎通过本站咨询相关技术资料，以便结合现场条件完善设计参数和施工方案。
