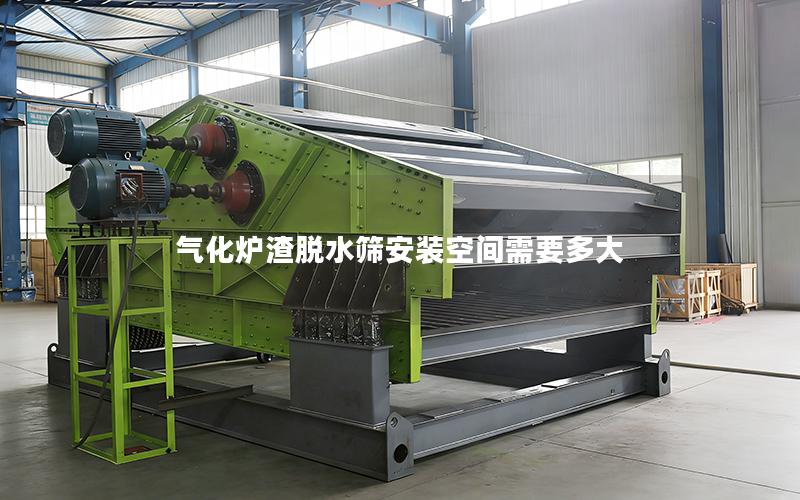

气化炉渣脱水筛安装空间需要多大

气化炉渣脱水筛的安装空间，不能只按设备外形尺寸进行判断，还要同时考虑进料、排料、检修、吊装、管道布置以及人员操作等条件。通常情况下，筛机本体四周需要预留一定距离，顶部要满足起吊和更换筛网的要求，底部还要安排集水、排渣及输送设备。合理规划安装空间，有助于减少现场改造，方便后期维护，也能让炉渣脱水系统运行更加稳定。本文将从设备尺寸、操作检修、配套布置和现场条件四个方面，说明气化炉渣脱水筛安装空间的核算方法。

设备外形尺寸与基础空间

气化炉渣脱水筛的安装空间，首先要根据设备型号和处理能力确定。不同厂家生产的筛机，在筛面长度、宽度、激振器结构以及进出料口位置方面存在差异。常见设备长度约为3至6米，宽度约为1.2至2.5米，实际尺寸需要以设备图纸为准。

在设备本体占地之外，建议四周预留检修通道。筛机两侧通常需要预留0.8至1.2米空间，便于检查筛板、弹簧、激振器和支撑部件。进料端与排料端也不能紧贴墙体，通常应保留1至1.5米距离，方便连接溜槽、输送机及清理积料。

设备基础尺寸应根据运行荷载、振动幅度和支腿布置进行设计。基础边缘不宜与墙面或其他设备过近，避免振动传递和检修受限。若采用钢结构平台安装，还要核对平台承载能力、横梁间距及设备运行时的动态载荷。

操作通道与检修空间

气化炉渣中可能含有较多水分和细小颗粒，脱水筛运行一段时间后，筛缝、筛板和排料口可能出现堵塞。设备周围必须设置连续、便于通行的操作区域，不能仅留下能够勉强通过的狭窄缝隙。

筛机一侧应设置主要检修通道，宽度可按1米左右进行规划；如果需要多人同时作业，或者设备附近还布置阀门、仪表和冲洗管路，通道宽度应适当增加。通道地面应做好防滑和排水处理，避免积水影响人员行走。

筛板、筛网和激振器属于需要定期检查的部件。若筛板采用抽拉或分段更换结构，应根据单块筛板的长度和重量预留抽出空间。激振器上方和侧面还要保留拆卸位置，不能被固定管道、支架或楼板遮挡，否则后续检修可能需要拆除其他设施。

进出料及配套设备布置

脱水筛进料端一般连接炉渣输送溜槽、渣浆管道或给料设备，排料端则可能连接皮带输送机、螺旋输送机或落料斗。安装空间需要把这些设备的长度、倾角和转弯半径一并计算，不能只预留筛机本身的尺寸。

筛下水通常需要进入集水槽、沉淀池或回水管路。筛机下方应留出集水和排水空间，并保证管道具有合适的坡度。若筛下设置水箱、泵组或冲洗装置，还应预留设备基础、检修位置和阀门操作空间。

现场还要考虑电机、电控箱、变频器及润滑系统的布置。电控设备应避开大量喷水和炉渣飞溅区域，并与筛机保持方便接线和维护的距离。管道和电缆桥架应尽量沿固定方向布置，避免横跨检修通道或影响吊装作业。

厂房高度与安全条件

气化炉渣脱水筛通常安装在钢平台或多层厂房内，顶部高度直接关系到设备能否顺利吊装。除筛机自身高度外，还应计算进料溜槽、排料管、冲洗管线和防护罩的高度，并预留起吊设备运行所需的空间。

如果采用行车、单梁吊或移动葫芦进行检修，吊装路线下方不能有固定障碍物。设备上方建议保留不小于1.5至2米的操作高度，具体还要结合激振器、电机和筛板的拆装方式确定。对于厂房层高有限的场地，可提前采用三维布置核对检修路线。

安全方面，筛机周围应设置防护栏杆、踢脚板、爬梯和检修平台。振动设备不宜与精密仪表、薄壁管道或办公区域直接相邻，必要时可采取隔振措施。涉及高温炉渣、含尘气体和冲洗水的区域，还要做好通风、照明、防尘及电气防护。

综合现场经验，气化炉渣脱水筛的安装区域通常应按设备投影面积的1.5至2倍进行初步规划，再依据进出料方向、检修要求和吊装条件进行调整。具体尺寸不能脱离处理量、筛机型号及厂房结构单独确定。

在确定方案前，建议准备设备外形图、基础图、工艺流程图和厂房平面图，核对筛机与溜槽、输送机、集水槽之间的关系。本站可根据气化炉渣处理量、含水率、现场层高及设备布置条件，协助核算安装区域、检修通道和配套空间。需要了解具体尺寸和布置方式，可在线咨询技术人员。
