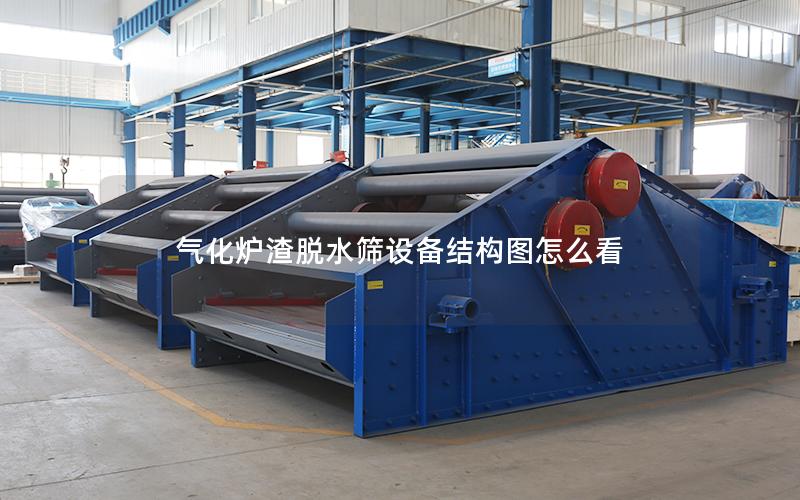

气化炉渣脱水筛设备结构图怎么看

气化炉渣脱水筛设备结构图，是了解筛分系统组成、运行方式和维护重点的重要依据。阅读时可沿着“识别整体框架—追踪物料流向—核对结构参数—判断检修部位”的思路展开，先判断筛体、激振器、筛箱、进出料口及支承构件的相对位置，再结合剖面标识、尺寸标注和零部件编号分析设备工作过程。通过结构图不仅能够看清气化炉渣从进料到脱水、筛分和排出的路径，还可以发现易磨损区域、检修空间与潜在风险，为设备选型、安装调试和日常保养提供清晰参考。

先看整体结构与视图关系

阅读结构图时，应先观察图面采用的主视图、俯视图、剖视图或局部放大图。主视图通常用于呈现设备长度、高度及筛体的倾斜关系，俯视图适合判断进出料口、激振器连接位置和检修通道。不同视图之间需要结合投影关系核对，避免只凭单一画面理解设备。

随后可沿设备外轮廓识别筛箱、上部进料段、下部排料段、传动装置和基础支承。若图中带有虚线、中心线或剖切符号，应按照其对应关系查看内部构件。图中还应标明设备编号、接口编号和零部件明细表，这些信息能够帮助读者将图面与实际部件对应起来。

整体布局评价应重点关注各部件之间是否留有操作与拆装空间，筛体支承是否布置合理，进出口位置是否便于与输送设备衔接。通过整体观察，可以初步判断设备结构是否紧凑、构件关系是否清楚，也能为后续查看局部细节建立清晰的空间概念。

沿物料路径理解脱水筛运行过程

气化炉渣进入设备后，通常先经过给料或布料构件，再进入筛分工作区域。阅读时应从进料口顺着箭头或通道标线向下追踪，观察炉渣在筛面上如何铺开、受振和分离。带出较多液体的颗粒与含液较低的颗粒，会在筛面筛孔、筛板倾角及振动力共同作用下形成不同路径。

结构图中的筛面层数、筛孔尺寸和筛箱倾角会直接影响筛分效果。查看时不能只关注外形，还要比较各层筛面的孔径变化与物料尺寸要求是否匹配。粗筛、细筛及收集构件之间的连接关系，也应结合物料粒级和含水情况进行分析。

排料端通常设置集液、排水或输送接口，出料端则承担固体颗粒的收集。顺着结构图检查这些出口，可以发现是否存在交叉干涉、回料空间不足或积液风险。理解完整物料路径后，再判断各构件的作用，能够使图纸信息与现场运行逻辑相互印证。

结合标注核对关键结构参数

结构图中的尺寸线是判断设备规格和部件位置的重要依据。可重点查看筛体有效长度、宽度、筛面倾角、筛孔尺寸、进出料高度以及支承间距。若多个尺寸分别出现在不同视图中，应结合投影关系复核，防止把接口尺寸误认为筛箱主体尺寸。

零部件编号可与明细表对应，用于确认电机、激振器、筛箱、筛板、弹簧或橡胶连接件等组件。阅读材质标注时，应关注与炉渣接触部件的耐磨、耐热和耐腐蚀要求，以及主要承载构件的连接形式。材质和规格是否适合现场工况，需要结合物料温度、含水率与粒度判断。

图中若标有焊缝、法兰、螺栓孔和固定节点，应观察其布置是否便于装配与更换。对于容易变形的筛箱和承受振动载荷的连接部位，还要查看加强筋、支承板及减振构件的分布。参数核对不仅关系到图纸理解，也有助于安装人员按图施工和设备管理人员安排点检。

从易损部位和检修条件评估结构

炉渣脱水筛的磨损通常集中在筛板、进料过渡区、排料端和物料冲击位置。观察结构图时，可以沿物料流经区域查找直接接触炉渣的表面，并判断哪些构件便于拆换。若筛板采用分块安装，应关注接缝、固定方式和更换空间；若采用整体筛箱，则需留意内部清理条件。

检修部位可通过螺栓、法兰、检修盖和侧板结构识别。图中应能清楚显示拆装方向、开口尺寸及相邻构件距离。如果主要易损件被固定件遮挡，或拆装时需要移动大型部件，就会增加维护难度。通过局部放大图查看连接节点，可以进一步判断现场更换是否方便。

还应关注筛箱内的积液路径、排水坡度和防堵结构。排液口位置过低可能造成杂质沉积，倾角与结构设计不协调也可能影响流动性。结合结构图检查清理通道、观察孔和排液接口，能够为日常冲洗、故障排查及部件更新提供更直观的依据。

掌握气化炉渣脱水筛结构图的阅读方法，有助于快速建立设备全貌、核对物料路径、识别关键参数并发现维护薄弱点。若您在看图时遇到剖面关系不清、尺寸难以确认或现场结构与图纸不一致等问题，欢迎联系本站提供针对性技术交流，本站也可协助梳理设备结构、选型条件与维护要点。
