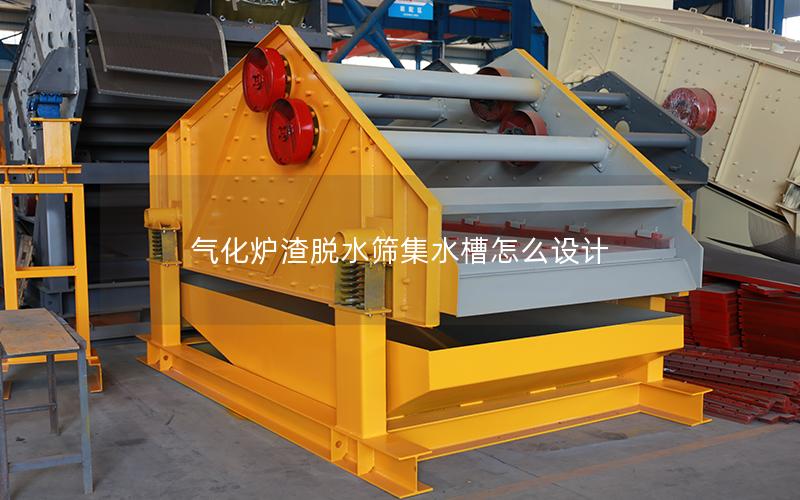

气化炉渣脱水筛集水槽怎么设计

气化炉渣脱水筛集水槽承担着筛下水汇集、输送、沉淀物排放和现场防溢流等任务，其设计质量会直接影响脱水筛运行稳定性、渣水分离效果以及后续水处理系统的负荷。设计时应结合炉渣性质、筛机处理能力、现场空间和循环水工艺，对集水槽的容积、坡度、材质、排水管径、检修方式进行综合确定，并兼顾耐磨、防腐、降噪和安全操作要求，使设备能够适应连续运行、含固废水冲击及周期性清理等工况。

明确工艺定位与基础参数

气化炉渣进入脱水筛后，细小颗粒和水分会穿过筛面落入集水槽，较大颗粒则沿筛面排出。集水槽设计应先明确其服务对象，是单台脱水筛独立收集，还是多台设备共用总槽。不同布置方式会影响槽体长度、排水方向、检修空间以及后续管道连接形式。

设计参数主要包括脱水筛喷水量、物料含水率、设备处理能力、筛下水瞬时流量和系统波动系数。集水槽有效容积不能只按照平均流量计算，还要考虑开机启动、冲洗排水和上游短时来料增加等情况。通常应预留一定缓冲容积，避免水流来不及排出而从槽口溢流。

气化炉渣中可能含有细砂、玻璃体颗粒、金属杂物及少量化学成分，设计人员应掌握颗粒粒径分布、堆积密度、浆液浓度和酸碱性。若忽略这些基础条件，集水槽容易出现沉积堵塞、局部磨穿或排水不畅。工艺参数应与脱水筛、渣水输送泵和回用水系统统一核算。

槽体结构与耐磨防腐设计

集水槽常采用钢结构焊接制作，也可根据现场条件采用钢筋混凝土结构或钢衬里结构。钢制槽体安装方便、占地灵活，适合设备改造和模块化布置；混凝土槽体整体刚度较好，适用于大型固定式系统。无论采用哪种形式，都应保证槽底平整、连接牢固，并设置足够的支撑，防止长期振动造成变形。

槽底应设置合理坡度，使含渣水能够自然流向排出口，减少死角和沉积区。靠近脱水筛落料点的位置可设置耐磨衬板、导流板或缓冲板，降低渣料直接冲击对槽壁的损伤。对于落差较大的结构，还可以采用分级落料或耐磨弯板，避免局部区域长期受到高速浆流冲刷。

材质选择应兼顾耐磨性和耐腐蚀性。普通碳钢制作时，可在内壁涂覆耐磨防腐涂层，并在高磨损区域增加陶瓷片、橡胶板或聚氨酯衬板。若水质腐蚀性较强，也可考虑不锈钢、复合板或高分子衬里。衬板应采用可拆卸结构，便于磨损后更换，避免整体停机维修。

排水、沉淀与防溢流设计

排水口的位置应与槽底坡向一致，尽量设置在沉积物容易汇集的一端。排水管道需要根据峰值流量确定管径，并减少急弯和突然缩径。对于含渣量较高的水流，排出口前可设置粗格栅或可拆卸拦渣组件，但栅隙不宜过小，以免频繁堵塞影响排水。

集水槽不宜只具备简单汇水功能，还应考虑一定的沉淀作用。通过适当增加槽体宽度、延长水流路径或设置挡流板，可以让较大颗粒在进入泵池前沉降下来，减轻后续泵体和管道的磨损。沉淀区应配置排泥口或人工清理口，并保证清理工具能够顺利到达槽底。

防溢流设计是保障现场环境的重要环节。槽顶可设置溢流管、液位报警或旁路排水管，当下游管道堵塞、泵组停机或来水量突然增加时，能够将多余水量导入事故池或备用收集系统。槽体周边还应设置挡水边、排水沟和防滑检修通道，避免含渣废水流入设备基础和人员通行区域。

检修维护与运行安全设计

集水槽应根据现场空间设置观察口、检修口和冲洗接口。检修口尺寸要满足人员观察、工具伸入和衬板更换需要，位置应避开设备振动部位。对于较长或较深的槽体，可分段设置清理口，降低人工清渣距离，提高维护效率。

冲洗系统可以采用固定喷淋管、软管接口或高压水枪接入口。冲洗水应能够覆盖槽底、侧壁和排水口附近区域，减少细颗粒长期板结。若现场采用自动冲洗，需合理安排冲洗时间和排水去向，避免冲洗水瞬时增加导致下游泵池液位快速升高。

运行安全方面，槽体上方应设置防护栏、盖板或安全网，防止人员误跌和杂物落入。检查泵、阀门及管道时，应避开脱水筛运行状态，并落实停机、断电和泄压措施。液位计、堵塞报警和泵联锁装置能够帮助操作人员及时发现异常，减少溢流、空转和设备损坏风险。

气化炉渣脱水筛集水槽的设计，应从工艺流量、槽体结构、耐磨防腐、沉淀排水以及维护安全等方面协同考虑。合理的坡度和容积能够改善排水稳定性，可靠的衬里与支撑可以延长使用周期，完善的检修和报警措施则有助于降低运行管理难度。若您正在进行新建项目、设备改造或现场故障排查，可结合炉渣特性、设备参数和布置图进行针对性咨询，以便形成更符合实际工况的集水槽方案。
