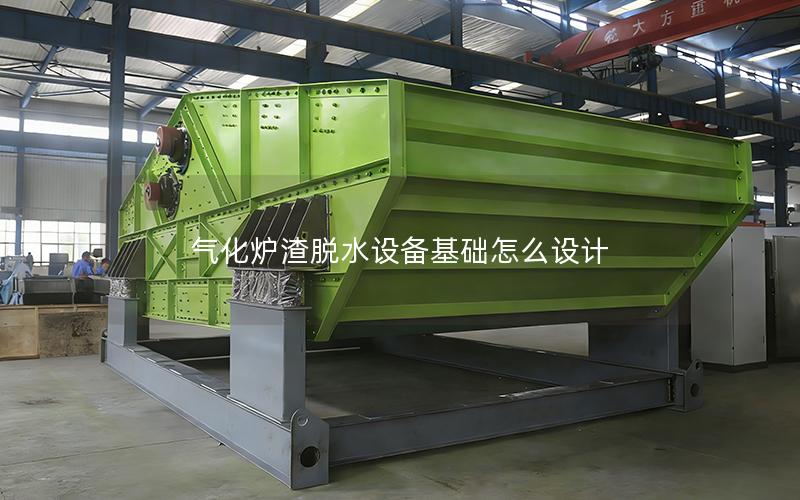

气化炉渣脱水设备基础怎么设计

气化炉渣脱水设备基础设计，应综合考虑设备运行荷载、地基条件、振动控制和施工验收等因素。设计初期需要收集设备参数、厂区勘测资料及工艺布置要求，明确基础尺寸、埋深和材料；随后通过结构计算配置钢筋与预埋件，并结合排水、防水和抗冻措施形成完整方案。基础设计还应兼顾设备安装、检修维护及后期沉降观测，使承载能力、刚度和稳定性与脱水设备运行需求相协调。

分析设备荷载与地基条件

基础设计首先需要明确设备自重、料浆及滤饼重量、启停冲击、偏心荷载和振动作用。气化炉渣脱水设备运行时，负荷会随物料含水率、脱水压力和运行工况发生变化，因此不能只采用设备铭牌重量。设计人员应向设备制造方获取荷载图、支腿位置、动力参数及允许基础变形值，并按实际工况复核受力状态。

地基条件应依据岩土工程勘察报告判断，重点核查持力层厚度、地下水水位、土壤压缩性、填土分布和区域地震设防要求。若场地位于回填土区或软弱地基上，可根据具体情况采用换填、桩基或复合地基处理。基础埋深还应结合季节性冻土、地下管线布置和室外排水条件确定，避免设备运行后出现不均匀沉降。

多台设备集中布置时，需要分析单台基础与相邻设备基础之间的相互影响。振动较大的脱水单元宜与轻型厂房柱基础保持合理距离，并在设备与基础之间设置减振连接。设计时还应校核地基承载力、基础底面压力、滑移和倾覆验算，使计算结果满足设备安装及运行要求。

选择基础结构与材料

气化炉渣脱水设备通常可采用钢筋混凝土独立基础、筏板基础或设备基础墩。设备支点较少且荷载分布明确时，独立基础便于施工和检修；若设备占地较大、支腿荷载差异明显，可采用筏板基础增强整体刚度。基础尺寸不宜仅按轴压承载力确定，还应结合设备允许沉降和振动要求调整。

基础材料一般采用满足环境条件的钢筋混凝土。处于潮湿环境、腐蚀性介质区域或有冻胀影响时，应根据环境等级选择混凝土强度等级、抗渗要求和防护措施。钢筋配置应依据弯矩、剪力、冲切及裂缝控制计算确定，基础顶面和转角区域还需采取构造加强措施，控制受力裂缝和局部压碎风险。

设备基础应具有足够的刚度，使支脚标高变化控制在制造方允许范围内。对高转速离心脱水设备、振动筛分设备或支撑点间距较大的设备，可通过增加基础高度、适当加大底板尺寸或配置拉梁改善受力。基础外形还应与地脚螺栓位置、检修空间、排水沟走向和设备底座形式相匹配，减少施工后的开凿与改动。

配置预埋件与排水系统

地脚螺栓、底座板、设备导向件及管线接口宜在基础施工阶段同步设置。预埋位置应根据设备实物图或经确认的安装尺寸复核，避免底座孔位、水平度和标高出现偏差。对于大型设备，可采用预留孔或可调锚栓，并设置二次灌浆空间；需要调节位置的部件，不宜采用刚度过大的固定预埋结构。

脱水区域容易出现冲洗水、溢流和污泥残留，基础周边应设置合理的排水坡度、集水沟和沉淀设施。排水沟宜避开设备支腿及基础边缘，沟体采取防渗和便于清理的做法。室内基础还应结合地面防水层设置收口，室外基础则需考虑雨水排放、地基浸泡和低温环境下的排水问题。

电气控制、仪表线路及工艺管线穿越基础时，应预留套管或预埋通道，并做好防水、防腐和防火封堵。基础附近布置的电缆沟应与集水沟合理分隔，防止沟内积水影响电气设备运行。若设备需要设置减振元件、缓冲垫或金属连接件，应在施工图中明确安装方式、材质和检查要求。

落实施工控制与运行监测

基础施工前应完成测量放线、地基验槽、垫层浇筑和钢筋隐蔽验收。施工单位应核对轴线、标高、截面尺寸及预埋件位置，发现软弱土、洞穴或积水时及时按设计要求处理。混凝土浇筑应控制配合比、振捣和养护质量，减少蜂窝、孔洞、裂缝及表面不平整等缺陷。

设备安装后，应依据相关标准开展基础沉降观测、垂直度检查、地脚螺栓复紧和减振装置检查。运行初期可记录设备振动、噪声、支腿沉降和基础裂缝情况，并与计算预期进行比对。后续巡检时可采用裂缝观测、沉降测量和排水检查相结合的方式，发现异常时及时分析原因并采取处置措施。

基础设计成果还应包含计算书、图纸、勘察资料、设备荷载依据和验收记录，便于安装单位、施工单位及使用人员核对。涉及软弱地基、强烈振动或大型设备时，可组织专项技术论证。对于正在准备气化炉渣脱水设备基础改造或新建工程的用户，本站可结合设备参数、场地勘察资料和现场布置条件提供设计思路与技术支持，欢迎咨询相关方案。
