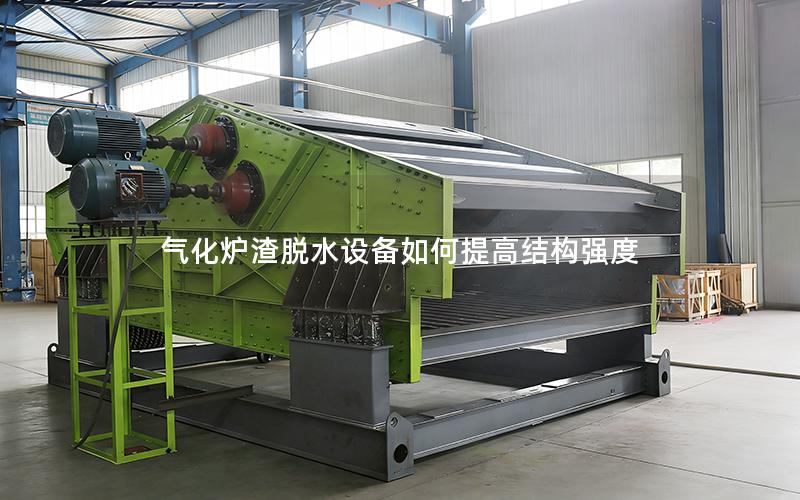

气化炉渣脱水设备如何提高结构强度

气化炉渣脱水设备长期运行于高温、潮湿、含渣和腐蚀性介质交织的环境中，设备结构不仅承受物料重量、输送压力和振动冲击，还要应对温度变化、磨损及腐蚀带来的性能下降。围绕结构强度提升，应从受力与整体布局、材料和连接构造、防护与减振设计、制造安装及运行维护等方面入手，形成兼顾承载能力、耐久性和检修便利性的技术方案。通过优化结构受力路径、关键部位材料和连接方式，并结合工况实施监测维护，可降低变形、开裂、松动等风险，为设备稳定运行提供支持。

优化整体结构与受力路径

设备设计阶段应结合脱水装置的布置方式、物料落差和运行载荷，建立合理的受力模型，使机架、筛仓、滤篮、传动组件及支撑件之间的传力关系更加清晰，减少局部悬臂和受力集中。对容易产生振动、冲击和疲劳的位置，可通过增加加强肋、设置支撑梁和调整跨距进行改善。

对于大型构件，应优先采用对称、连续的结构形式，使设备载荷能够均匀传递到基础和支承点。进出料口、排污口及检修门等位置需要避免形成薄弱区域，必要时应采用局部加厚、增设加强板或采用分体式连接，以适应频繁启闭和物料冲击。

受力优化还应考虑设备启停、堵料和清理工况。设计人员可对筛体、滤筒和排渣通道进行变形分析，评估不同载荷组合下的应力状态，必要时设置限位结构、缓冲机构或防倾覆装置，避免异常工况导致结构件发生明显偏移。

提升材料性能与连接可靠性

材料选择应兼顾强度、韧性、耐热性和耐腐蚀性。普通承力构件可采用适合焊接和机械加工的钢材，关键受力件应根据温度、湿度及含硫含氯介质的实际情况，选用耐蚀合金、耐热材料或复合防护材料。对于磨损严重的部位，不宜只依赖主体材料，还应结合工况进行强化处理。

焊接部位应重点控制焊材匹配、坡口加工、焊接顺序和焊后处理，尽量减少残余应力及焊接缺陷。对承受交变载荷的构件，应通过增加焊缝有效截面、设置加强环或采用螺栓与焊接组合连接，降低局部应力集中。高强度螺栓应按规定等级和工艺安装，并采取防松、防腐措施。

连接设计还需要方便现场检修。螺栓、销轴和吊耳等部件应布置合理，避免拆装时需要大面积切割或转移重型构件。对于容易松动的部位，可采用双螺母、锁紧垫片、弹性销或其他防松结构，使连接件在振动和温度变化下保持稳定配合。

加强防腐减磨与细节防护

气化炉渣通常含有水分、酸碱性物质及细小颗粒，设备表面容易出现腐蚀、结垢和磨损。防腐设计应根据介质、温度和设备部位分区处理，承力外壳可采用涂层、镀层或复合内衬，腐蚀风险较高的连接面、孔边和焊缝区域则应增加防护厚度，并做好边角处理。

与物料直接接触的筛板、滤筒、排渣板和衬板，应综合考虑颗粒冲击、摩擦和高温影响。易磨损部位可采用可更换结构，便于定期检查和更换；适合的部位可通过表面硬化、耐磨堆焊或增加耐磨层进行处理。防腐层与耐磨层同时存在时，应注意层间结合和基层处理质量。

减振和防松设计能够降低结构疲劳。对于电机、减速机、振动筛及输送单元，应合理设置柔性连接、缓冲垫和隔振结构，避免设备振动直接传递到主体机架。外露的尖锐边缘、积液死角和不易清理的缝隙也应进行优化，减少腐蚀介质滞留和应力集中。

完善制造安装与运行维护

制造过程中应控制构件尺寸、孔位偏差和焊缝质量，关键承力件可在出厂前进行无损检测或载荷校核。对于大型机架，应采用分块加工、现场组装或整体预装的方式，减少运输过程中的变形。安装时应校正垂直度、水平度及中心位置，保证各组件之间受力均匀。

现场安装不能只关注设备就位，还要检查地脚、支撑和连接状态。底座承载能力、预埋件位置及固定方式应与设备载荷相匹配，设备运行通道与检修空间也应提前规划。对需要精确配合的筛筒、滤篮和密封件，应按照装配基准进行校准，防止偏心、摩擦和局部挤压。

运行维护期间，应定期检查焊缝、螺栓、焊点、支撑件和易腐蚀部位，重点观察裂纹、变形、渗漏、松动及异常振动。对关键测点和受力部件可设置温度、振动、位移及腐蚀状态监测手段，并依据运行工况安排清理、润滑和防护层修复，使设备状态变化能够被及时发现和处理。

面向设备全周期的技术管理

气化炉渣脱水设备的结构强化需要贯穿设计、制造、安装和运行全过程，既要关注主体承载能力，也要重视连接部位、腐蚀区域和易磨损部件。通过结构优化、材料匹配、防护处理及状态监测协同配合，可减少故障发生的可能性，延长设备维护周期，并提升检修工作的针对性。

对于不同炉型、渣质和脱水工艺，应结合现场数据重新校核载荷、温度和腐蚀条件，避免直接套用既有方案。若您正在规划设备改造、选型或故障治理，欢迎关注本站了解更多技术资料，也可结合设备规格、运行工况和现场问题进行咨询，获得适合实际应用的建议。
