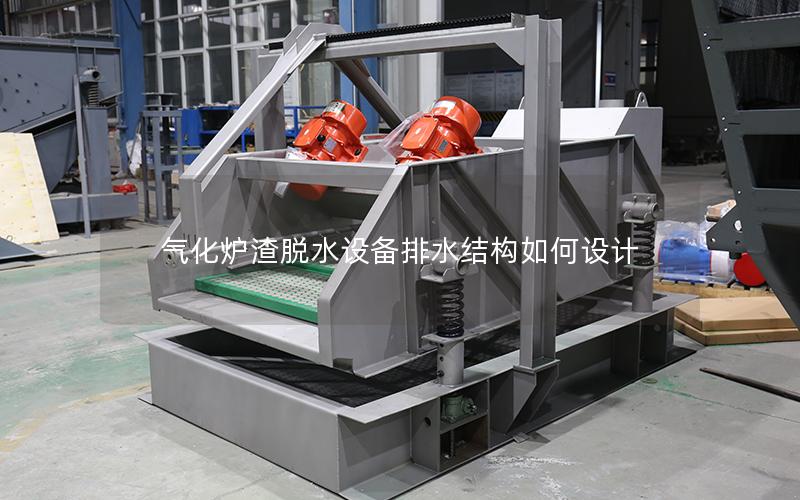

气化炉渣脱水设备排水结构如何设计

气化炉渣脱水设备承担着炉渣含水率调节、输送衔接和泥水集中处置等任务，其排水结构设计会直接影响设备运行稳定性、检修频率及现场环境。设计时应结合炉渣粒径、含水率、黏附性和温度变化，明确重力排水、收集输送、防积堵及排放控制之间的关系。整体上宜采用“源头分流、内部顺畅收集、分级缓冲输送、自动冲洗维护”的结构思路，在保证排水能力的减少淤积、泄漏和人工清理工作，使设备适应连续运行工况。

明确排水来源与整体路径

设计前应梳理设备区域内的炉渣沥水、冲洗水、密封水和地面清洁水，明确各股水流的产生位置、温度、流量及含渣量。不同性质的水不宜未经处理直接汇入同一管路，例如含颗粒较多的炉渣水应先进入沉渣池，颗粒较少的冲洗水可回收用于清扫。对于温度异常的排水，应设置温度检测和换热措施，避免高温水直接冲击泵体或造成局部汽化。

整体排水路径宜按照“导流、汇集、沉降、输送、排放或回用”的顺序布置。设备底部和侧面应形成连续坡度，使水依靠重力进入集水沟，再由集水沟流入缓冲池。缓冲池容积应根据高峰排水量和输送间隔确定，并预留调节余量，防止泵组切换时出现水位迅速上升。

现场还应将生活区或仪表区域的清洁水与含渣废水分开设置，减少后续处理负荷。排水沟宜采取防渗和耐腐蚀设计，在穿越设备基础或道路位置时设置可靠的防水套管。通过源头识别和路径分级，可以降低不同工况之间相互干扰的风险。

优化设备内部集水结构

炉渣脱水设备的集水结构通常包括筛板下部集水层、侧向排水槽、底部导流板和出料端排水口。筛板或滤网应保持适宜开孔率，在满足脱水要求的同时兼顾透水能力。结构设计需避免只关注滤孔数量，而忽视滤板振动、物料压实及细颗粒迁移造成的局部堵塞。

排水槽宜采用带坡度的连续结构，坡度方向应与物料流动方向协调。转角位置应减少水平死角，必要时设置清灰孔、冲洗接口或搅拌装置。设备底部可设置分段导流板，引导水流避开支撑基础和易磨损区域，使水流速度保持相对均匀。

集水层高度需要结合流量、渣水停留时间和设备检修空间确定。过浅会造成水位波动，过深则可能增加设备重量及残渣清理难度。侧槽与底部集水口之间还应采取防倒灌结构，防止物料在停机或高水位时进入已经排空的区域。

完善防积堵与防沉积措施

气化炉渣通常具有粒径变化较大、含水率不稳定和黏附性受工况影响等特点，排水结构应针对颗粒沉降与结垢问题预留措施。易积渣位置可设置耐磨衬板、刮泥构件或振动清灰装置，排水管入口还应安装便于清理的格栅，避免较大块渣直接进入泵或管道。

冲洗系统宜采用定时冲洗与水位触发冲洗相结合的方式。设备运行期间可利用低压水或压缩空气清除筛板孔隙，停车后则对集水沟、缓冲池和管路进行分段冲洗。冲洗水应尽量沿物料行进方向排放，并设置合理的观察窗，以便判断清灰效果和积泥位置。

对于黏性较高或容易形成结团的炉渣，可结合现场条件设置轻度机械松动、伴热或循环水冲洗设施。涉及高温炉渣与水接触的部位，应设置隔离段、温度检测和联锁控制，降低水汽快速生成带来的冲击风险。所有清灰通道都应兼顾设备运行和人员检修需求。

配置输送排放与运行控制系统

集水沟中的废水经缓冲池后再进入泵组输送，泵型应根据流量、扬程、颗粒含量和黏度选择。主泵与备用泵宜具备自动轮换功能，并根据缓冲池液位控制启停。高扬程长距离管路应避免过多弯头和水平段，必要时采用耐磨管材、加粗管径或分段提升方式。

排放端可设置沉砂箱、旋流分离设施或污泥脱水接口，使含渣水先完成颗粒分离再进入后续处理系统。回用管路应设置过滤、消毒和水质监测环节，并避免形成小流量循环造成污垢沉积。排污阀、检修阀和排放监测点应布置在便于操作的位置，方便切换运行方式。

控制系统应采集缓冲池液位、泵组状态、管路压力、水温和设备电流等参数，并针对高液位、低流量、异常温升及泵体振动发出提示。日常维护中需定期检查沟体坡度、衬板磨损、筛孔堵塞和阀门启闭情况，同时保留冲洗水耗、排渣量和液位变化记录，为后续调整提供依据。

气化炉渣脱水设备排水结构的核心，在于让水流路径清晰、渣水分离有序、设备内部少积泥、输送环节可维护。工程设计可依据现场水量、渣性、温度和布置条件开展流量计算与结构校核，再通过试运行调整坡度、管径和冲洗周期。本站可提供相关结构方案、技术参数整理及选型咨询，欢迎结合设备工况进一步沟通。
