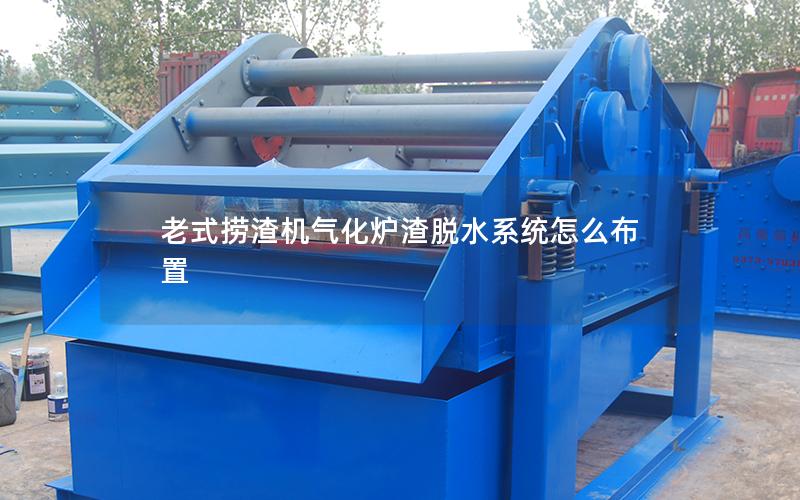

老式捞渣机气化炉渣脱水系统怎么布置

老式捞渣机气化炉渣脱水系统的布置，重点在于协调捞渣、输送、脱水、排水和渣料外运之间的关系。系统设计既要适应原有设备空间有限、改造条件复杂的特点，也要兼顾炉渣含水率、检修便利性、现场安全和环保要求。通过明确工艺流程、合理划分设备区域、完善排水回收及控制措施，可以减少渣水外溢、堵塞和设备磨损，使气化炉渣处理过程保持稳定运行。

明确工艺流程与设备衔接

老式捞渣机气化炉渣脱水系统通常由捞渣机、渣水分离设备、脱水筛或离心脱水设备、渣仓、排水沟及废水回收设施组成。布置时应结合原有捞渣机的出料方向，尽量保持炉渣连续、短距离输送，避免增加过多提升和转运环节。

炉渣从捞渣机排出后，可先进入缓冲料斗，再通过刮板输送机、皮带输送机或螺旋输送机送至脱水设备。缓冲料斗能够削弱捞渣机间歇排料对后续设备的冲击，也便于在脱水设备短时停机时暂存物料。料斗容积应根据排渣量、设备处理能力和允许停留时间确定。

设备之间的连接要减少急转弯和高落差。转运点如果落差较大，容易造成渣水飞溅、粉尘增加和设备冲击，因此宜采用导流溜槽、耐磨衬板及封闭式接口。脱水后的炉渣应直接进入渣仓或装车区域，避免再次与大量废水接触。

合理划分设备区域与标高

系统布置可按照“湿渣处理区、脱水区、干渣暂存区、废水收集区”进行划分。湿渣区域应靠近捞渣机，脱水设备布置在便于检修和排水的位置，干渣区则应与运输通道衔接，减少车辆或输送设备的交叉运行。

在标高设计方面，应尽量利用重力完成渣水流动。捞渣机出料口、筛面、集水槽和排水沟之间要形成连续坡度，减少不必要的提升泵。对于原有厂房标高无法调整的场合，可设置集水坑和耐磨排水泵，但应预留清淤和更换泵体的空间。

脱水设备周围应留出检修通道、吊装孔和拆卸空间。老式系统改造时，不能只考虑设备能否安装，还要核查检修人员能否到达轴承、筛网、减速机、泵阀及冲洗管道等部位。设备上方若有起吊要求，应提前校核厂房梁、吊装口和运输路径。

完善排水、冲洗与废水回收

炉渣脱水系统产生的水量与原料性质、捞渣机补水量及冲洗频次有关。现场应设置独立的地面排水沟、设备排水口和事故排水通道，避免不同来源的水在无组织状态下汇流，造成地面积水和渣泥沉积。

排水沟宜采用耐磨、易清理的结构，并在转弯、落差和汇入口设置沉渣区或可拆卸格栅。含渣废水进入集水坑前，可配置粗格栅或沉渣篮，拦截较大颗粒，降低排水泵叶轮堵塞和管道磨损的风险。

冲洗水应采取定点、分区控制方式。脱水筛、溜槽、料斗和输送机头部可设置冲洗接口，但不宜长期大量冲水，以免增加废水量并降低炉渣脱水效果。回收水经沉淀或过滤后，可根据水质状况回用于设备冲洗或捞渣补水。

加强运行控制与安全维护

脱水系统的控制应与捞渣机运行状态保持联锁。当下游脱水设备、输送设备或渣仓达到高料位时，应及时限制上游排渣，避免湿渣在转运点堆积。对于老式设备，可通过料位计、堵料开关、液位计和电流监测装置逐步完善保护功能。

设备选型和布置还要考虑炉渣的磨蚀性、温度变化及颗粒尺寸。溜槽、筛箱、螺旋叶片、输送机头部等部位可采用耐磨衬板或便于更换的模块化结构。与炉渣接触的管道应减少小口径和长距离水平段，降低沉积堵塞的可能。

现场安全方面，应对旋转设备、皮带机、螺旋机和提升装置设置防护罩及急停装置。湿渣区域地面应采用防滑材料，并加强照明、通风和防腐处理。运行人员还应建立定期清渣、检查筛网、排放集水坑和巡查泄漏点的维护制度。

运行要点与咨询方向

老式捞渣机气化炉渣脱水系统布置不能只看单台设备的处理能力，还要统筹空间条件、物料走向、水系统平衡、检修方式和后续运输。工艺路线清楚、标高衔接顺畅、排水组织完善，系统运行中的堵料、积水和渣水外溢问题就能得到有效控制。

在实际改造中，建议结合捞渣机型号、气化炉排渣量、炉渣粒径、现有厂房尺寸和废水去向进行现场核查，再确定脱水设备形式、输送能力及集水坑配置。围绕老式捞渣机气化炉渣脱水系统怎么布置，本站可持续提供工艺分析、设备选型和现场方案咨询，欢迎结合项目参数进行沟通。
