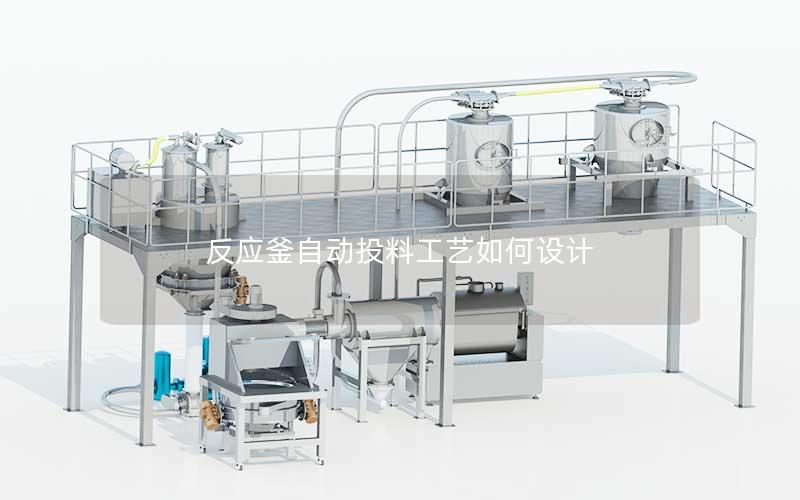

反应釜自动投料工艺如何设计

反应釜自动投料工艺设计是现代精细化工与制药工程实现生产智能化、提升批次均一性及保障本质安全的核心环节。该工艺设计以物料物理化学形态为出发点，深度融合物料特性分析、高精度动态计量、PLC/DCS自动化顺序控制以及多维本质安全联锁。通过构建密闭输送管路与多级进料逻辑，可彻底消除传统人工投料带来的配比误差、挥发泄漏和安全隐患，为连续化、规范化反应作业提供高精度、高稳定性的系统工程解决方案。

物料物理化学特性与投料形式选型设计

反应釜投料设计的基础在于对反应物料相态、流变性及化学稳定性的精准评估。对于液相物料，设计需综合考量其黏度、蒸汽压、腐蚀性及易燃易爆等级，通常采用密闭管路输送；对于固相粉体物料，则需深入分析其流动性、吸湿性、粒径分布及粉尘爆炸倾向，避免物料在输送和下料过程中产生搭桥、堵塞或静电积聚。

在液体投料路径构建上，需合理配置动力源与截断单元。常规低黏度液体多选用离心泵或隔膜泵配合精密调节阀，高黏度流体可选用螺杆泵或齿轮泵；针对易挥发、易氧化的特种溶剂，常采用氮气压送或重力自流投料方式，管路各节点配备双重气动切断阀与止回装置，确保流体单向稳定输送并杜绝介质倒灌。

固相及粉体投料则侧重于密闭输送与防尘隔离。设计中广泛采用真空上料机、失重式螺旋给料机或正压密闭气力输送系统；在反应釜进料口上方设置气动无尘投料阀、旋转下料阀及破桥振动装置，并配备氮气反吹扫与微负压除尘接口，实现粉料平稳落料，防止粉尘飞扬与空气倒吸进入釜内。

高精度计量配料与动态补料控制设计

计量精度是决定化学反应转化率与产品品质的关键指标。自动投料设计通常结合质量流量计、减量秤（失重秤）及反应釜釜体称重模块构建多层级计量体系。液体物料优先选用科氏力质量流量计直接采集质量流量，消除温度波动对体积测量的干扰；固体物料则依赖高精度称重传感器与失重下料系统实现精确称量。

投料控制策略需采用分段脉冲与自适应补偿算法。在投料初期采用大开度快速进料以缩短加料周期，当加料量达到设定阈值的85%至90%时，系统自动切换至微流量慢速滴加模式；通过实时预估管道残余物料量与阀门关闭延迟量，动态修正提前关阀提前量（飞量补偿），消除管道滞留误差，将整体配料精度严格控制在工艺允许范围内。

管路残留物料的处理与清洗机构设计同样不可忽视。在多组分共用管线中，需设计管路全排净坡度及氮气脉冲吹扫程序，确保每次投料完毕后残液彻底推入釜内或回流至回收管线；同时集成在线清洗（CIP）与在线灭菌（SIP）管路，避免批次间交叉污染并保障计量结果的重复性。

自动化控制架构与智能配方集成设计

控制系统是自动投料工艺的中枢神经。设计通常基于分布式控制系统（DCS）或可编程逻辑控制器（PLC），通过工业以太网、Profinet或Modbus总线将现场仪表、变频驱动器、气动执行器与上位机紧密互联，实现投料全流程的数据高速采集与精确逻辑执行。

投料逻辑设计深度嵌入配方管理系统与反应动力学曲线。系统根据设定的工艺配方，自动解析投料批次、投料顺序、加料速度以及加料时间窗口；在放热剧烈的反应中，系统将加料速率与釜内实时温度、夹套冷却介质流量及搅拌转速进行PID串级联动，当釜温异常上升时自动限制或暂停加料，防止局部过热或反应失控。

系统应具备完善的电子数据记录与追溯功能。自动记录每个加料批次的实际投料量、加料曲线、起止时间及操作员权限变更，形成符合法规要求的批记录报告，并与制造执行系统（MES）无缝对接，实现全流程物料流转与工艺参数的数字化闭环管理。

本质安全联锁与密闭环保防护设计

反应釜投料处于高危工况交汇点，必须建立多重硬软件安全联锁机制。投料启动前，系统需自动检测釜内压力、氧含量、搅拌器运行状态以及下道工序就绪信号，唯有各项安全指标均落入安全阈值内才允许开启进料阀；当釜内压力超标、温度过高或搅拌器意外停转时，进料切断阀必须在毫秒级时间内触发安全复位并紧急闭锁。

针对易燃易爆及有毒有害介质，设计需全面落实防爆与惰性化保护。现场所用传感器、阀门执行机构及接线箱均须达到相应区域的防爆等级（如Ex d或Ex ia）；投料前设计自动抽真空置换及氮气充压置换程序，配置在线氧含量分析仪动态监测釜内气相空间，确保投料全程处于惰性气体保护状态。

环保密闭与尾气平衡是工艺设计的另一项重要内容。反应釜加料口与储罐之间应设置气相平衡管线，使投料过程中排出的置换气体循环回流至储罐气相空间；多余废气引入密闭排气总管，经过冷凝回收装置及尾气洗涤塔进行无害化吸收处理，实现投料全过程的无泄漏、零排放与绿色生产。

反应釜自动投料工艺设计是一项跨越流体输送、精密测量、过程自动化与安全工程的综合性系统工程。从物料特性的精准匹配到计量控制的算法优化，从控制架构的智能互联到底层安全的严密联锁，各环节环环相扣、协同运行。推进投料全流程的密闭化、连续化与数字化设计，能够从根本上稳定反应平衡、杜绝人为干预误差、削减能耗与物耗，为现代化化工与制药装置构建起兼具高生产效率与高安全裕度的生产基础。
