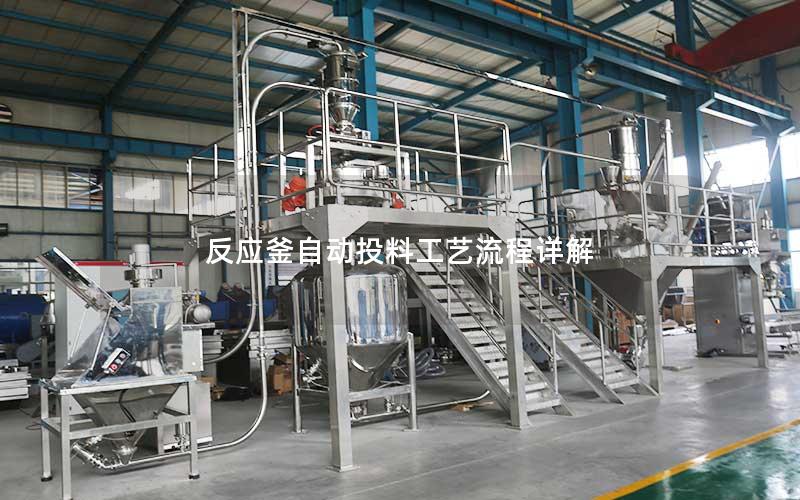

反应釜自动投料工艺流程详解

反应釜自动投料系统是现代精细化工、制药及新材料合成生产中的核心工艺环节，通过深度融合高精度传感、流体控制、密闭输送与工业自动化算法，实现了原料从仓储端到反应容器的程序化精准配给。该工艺不仅彻底消除了传统人工投料带来的粉尘外溢、毒害挥发与投料偏差风险，更为严苛化学反应的动力学控制提供了稳定均一的物料输入保障。工艺流程涵盖前端储存调配、精准计量配比、密闭管道输送以及智能闭环监控等多维环节，构筑起本质安全与高效生产的坚实技术屏障。

1. 原料储存准备与工艺环境预处理流程

物料在进入反应釜前，必须在专用的储存与缓冲单元内完成状态准备。液体原料通常储存于带有液位计与温度变送器的专用储罐中，对于易结晶、高粘度或热敏性液体，储罐会配备夹套保温、循环泵或电伴热装置，确保流体处于最佳的流动黏度区间。粉体物料则储存在配置了流化板、仓顶除尘器和振动破拱装置的料仓中，防止物料搭桥和受潮结块，维持稳定的落料重力场。

输送管路与反应釜的工况预处理是确保安全投料的前提条件。在启动投料程序前，自控系统会驱动惰性气体（如高纯氮气）对整条投料管路及反应釜内腔进行多轮置换与微压吹扫，直至氧含量分析仪与湿度变送器的读数降至工艺设定阈值以下。这种预处理不仅杜绝了易燃易爆物料与空气混合的燃爆隐患，也避免了湿气对水敏性催化剂或中间体的灭活影响。

系统在正式投料前还会自动执行严密的气密性检测与基础联锁校验。通过向管段施加一定压力的测试气体并保压监测压降曲线，工控机能够自动研判切断阀、法兰接头及单向止回阀的密封性能。只有当管路气密性合格、底层排料阀处于关闭状态、反应釜搅拌器达到预设转速且釜内底料温度达到工艺窗口时，系统才会释放投料使能信号。

2. 多相态物料的精密计量与配比控制

液体物料的自动计量依赖于高频调节阀与科氏力质量流量计的深度协同。当配方程序启动，变频输送泵以额定转速快速进料，大口径切断阀处于全开状态进行“粗投”；当注入量达到目标值的90%左右时，系统自动切入“精投”阶段，PLC通过PID算法高频微调调节阀开度，以极低的流速进行点滴逼近，最终配合快速切断阀在毫秒级内切断流体，将计量误差严格控制在万分之几以内。

固体粉料与颗粒催化剂的计量则主要采用减量秤（失重秤）或增量称重仓技术。失重秤系统通过高精度称重传感器实时采集料斗的重量衰减速率，控制器据此动态调整双螺杆喂料机或振动给料器的电机频率。在连续投料模式下，系统能够根据反应釜内的瞬时吸热或放热速率，线性调节粉料的投放通量，避免瞬时局部浓度过高引发的剧烈副反应或冲料现象。

针对微量助剂、引发剂等高活性特种物料，工艺通常采用精密柱塞计量泵或注射式定量进样系统。该类单元通过绝对位移容积计量，结合高灵敏度压力波形监测，能够实现毫升级乃至微升级的脉冲式定时、定量注入。多组分物料的进料逻辑在配方管理模块的统一调度下，遵循严密的先后时序与比例联动规则，确保反应动力学过程严格复现。

3. 密闭输送执行与多重安全联锁机制

投料执行阶段全面采用全密闭物理输送技术，杜绝反应介质暴露于外界环境。对于液体与溶剂，系统采用无泄漏磁力驱动泵或气动隔膜泵，物料经由无死角卫生级不锈钢管道或衬氟管道平稳压送至反应釜液面以下或液面喷淋环。粉体物料则借助密相气力输送系统、真空上料机或无尘投料站，在完全负压或惰性正压气流的夹带下直达釜顶专用投料口，粉尘截留率可达99.9%以上。

投料进程与反应釜的实时运行状态构建了深度动态联锁安全网。系统实时采集反应釜内的温度梯度、压力变化率、气相组分以及搅拌电机的电流负荷。一旦监测到放热速率超出换热极限、釜内压力异常上升或搅拌意外停止，投料程序将立即触发一级安全联锁，毫秒级关闭进料气动紧急切断阀并反向泄压，阻断反应物料的继续供给。

输送管路中广泛集成了阻火器、爆破片、静电消除导流环以及逆向止回阀组。当反应釜内发生异常逆向超压时，双重机械止回结构能瞬间隔断釜内高压气体向原料储罐的倒灌蔓延。所有执行机构均符合防爆等级规范，并通过本质安全型安全栅与中控室隔离，形成了硬件机械防护与底层电气联锁的双重冗余。

4. 投料后置处理与智能化数字监控闭环

单批次投料指令完成后，系统无缝转入管线扫尾与原位清洗（CIP）工序。控制器自动切换管路阀门矩阵，引入高压高纯氮气对输送管线内残留的微量液滴或粉尘进行强力脉冲吹扫，将管段内的滞留物料完全推送至反应釜中，确保配方总量的严格守恒。对于易结焦、易聚合的特殊管路，系统会注入定量相容性溶剂进行在线循环冲洗，并将洗液一并压入釜内参与反应或排入废液系统。

集中控制系统（DCS/SCADA）实现了投料全生命周期的可视化监视与数字孪生映射。操作人员在中控大屏上可以直观观察到每一路物料的瞬时流速、累计质量、管线压力分布以及阀门动作回馈动画。人机界面不仅具备动态趋势曲线绘制功能，还设置了智能预警机制，能够根据历史阀位衰减趋势与电机工况，提前预判阀门卡涩或泵体气蚀等潜在机械故障。

每次投料作业产生的数据均自动封装为符合GMP或化工行业规范的电子批记录（EBR）。系统完整记录投料起始时间、实投用量、加料曲线斜率、操作权限以及各环境传感器的过程数据，并生成不可篡改的加密报表。这些底层数据不仅为产品质量追溯提供了不可或缺的依据，更通过大数据分析算法为反应工艺配方的进一步迭代优化提供了坚实的数据底座。

反应釜自动投料工艺深度整合了机械流体工程、高灵敏度仪表检测与现代工业分布式控制技术，形成了标准化、数字化与本质安全化的闭环操作体系。从原料暂存调控、微克级精细配比计量，到全密闭负压输送与毫秒级安全联锁切断，再到后置清洗与电子批数据沉淀，整个工艺链条环环相扣、无缝衔接。伴随着工业物联网技术与边缘计算算法的持续渗透，自动投料系统正朝着全无人化、自适应调整与预测性维护的更高维度迈进，为现代流程工业的提质增效与绿色安全生产奠定了稳固基石。
