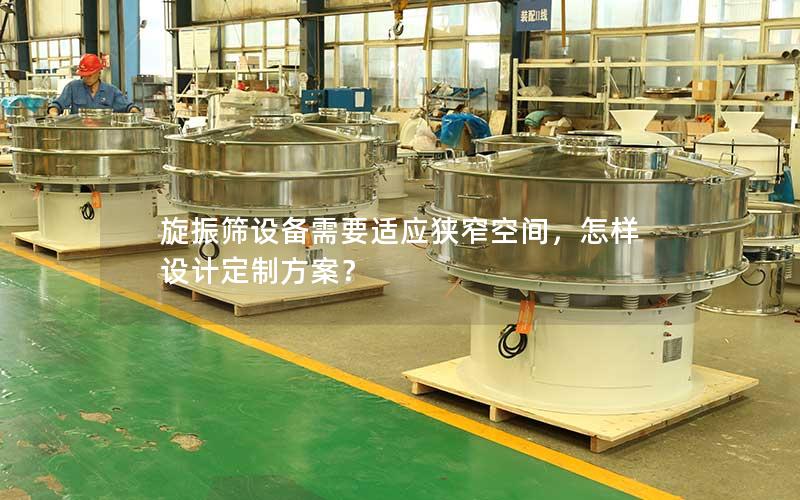

旋振筛设备需要适应狭窄空间，怎样设计定制方案？

在现代化工业生产中，许多既有厂房或改造车间往往面临安装空间受限、管线纵横密布等难题。标准型号的筛分设备往往因外形尺寸偏大、出料方向固定而难以嵌入紧凑的生产线中。针对这一痛点，旋振筛的个性化设计方案聚焦于立足整体尺寸微型化、动力系统扁平化、物料流向多元化以及运维空间极小化四大维度，通过量身剪裁的工程技术手段，在不牺牲筛分效率和精度的前提下，完美化解设备与受限环境之间的冲突，为特殊工况提供高效的物料分选支持。

整机外廓矮化与集成结构重构

应对高度方向受限的工况，首要任务是对旋振筛的纵向空间进行深度压缩。传统机型的底座、振动室与多层筛框叠加后整体偏高，定制方案通常会采用超矮型底座设计。通过重新计算振动平衡力矩，压缩下机体的高度，甚至将底座与减振系统进行嵌入式重构，能够显著降低机身重心与总高度。

在筛框本体的结构设计上，可采用集成式模具压制成型工艺。缩减筛层之间的法兰重叠边距，优化束环紧固机构的凸起尺寸，避免外部紧固螺栓与周边管道或支撑梁发生物理干涉。对于需要多级筛分的场景，可将传统的阶梯式层叠改为复合筛网架构，从而在有限高度内实现多粒度分级。

针对平面占地面积不足的情况，机身外圆直径需与有效筛分面积取得精细平衡。通过将外部加强筋内收、采用内凹式吊装孔以及对下料斗进行非对称斜切收拢处理，使得整机在静止与振动状态下的物理边界包络线大幅收缩，确保设备能在两墙之间或机架夹缝中平稳运行且不产生碰撞。

动力驱动单元的微型化与布局调优

立式振动电机作为标准旋振筛的核心，其安装位置和体积往往决定了设备的底盘尺寸。在狭窄空间方案中，定制化扁平电机或超短轴电机的应用成为关键。这类电机在保证等额激振力输出的前提下，轴向长度明显缩短，能有效嵌装在压缩后的机座腔体内，避免向下占用多余空间。

驱动方式同样可以根据现场环境进行灵活改变。当纵向高度被严格压制时，可选用外置双振动电机侧推驱动，或是通过卧式振动源搭配空间连杆传递振动，将动力核心从机器的正下方转移到设备侧方相对开阔的富余位置，彻底释放垂直维度的空间限制。

减振隔振系统的合理排布也不容忽视。狭窄环境对机器的动负荷传递尤为敏感，设计中可将外露的螺旋弹簧替换为内置式橡胶复合减振弹簧或高阻尼聚氨酯减振块。这不仅进一步收窄了底盘的径向尺寸，还能吸收高频微振，防止设备运转时因位移摆幅过大而刮擦周围构件。

物料进出接口的柔性与多维适配

在紧凑管网体系中，料仓落料口与下游承接设备的位置往往是固定的，这就要求旋振筛的出料口和进料口具备高度的适应性。定制方案打破传统的固定仰角排布，进料口可设计为偏心喇叭口、侧向斜插口或扁平矩形受料仓，以便无缝对接低矮下料管道，最大限度减少落差需求。

出料口的布局设计更具灵活性。旋振筛机身各层出料管可实现360度任意角度的旋转定位，甚至可以定制为大斜度向下折角、内收式底部出料或垂直直排形式。对于过网粉料，采用直排式双电机结构能够让细料直接垂直落入下道工序，消除侧边排料管的横向延伸，大幅缩减设备水平走向的管线空间。

管道之间的衔接方式同样需要紧凑化改造。采用快装型短法兰结合高弹性硅胶软连接，替代传统冗长笨重的波纹管过渡件。在吸收机身三维振动位移的不仅严密阻绝粉尘外溢，而且将连接段的垂直高度压至极限，确保物料流转流畅且不占多余净空。

受限环境下的便捷换网与无障碍检修

设备不仅要能进得去、装得下，更要保障后续的可维护性。在狭小空间内，传统的拆卸束环、整层吊起更换筛网的作业方式几乎无法实施。为此，定制方案常引入抽屉式筛网结构或侧向滑移轨道，维保人员只需在机身侧面预留的操作窗口拉出筛架即可完成换网，无需顶升或大幅度拆解上部筒体。

检修通道受限时，快速锁紧与免工具拆装设计显得尤为必要。将重型螺栓紧固结构替换为气动卡箍、偏心式手柄或快开铰链装置，使得在狭窄缝隙中单人单手即可完成局部的松开与固定。在筛框关键磨损区域设置观察镜或微型自清洁喷淋口，方便外部直观监测运行状况。

强化易损件的免维护性能是应对狭窄空间的另一层保障。采用集成式自动排渣系统结合免维护密闭轴承，大幅度降低日常注油与清理沉降物料的频次。采用高张力母子网架结构或超声波防堵系统，降低筛孔堵塞几率，从源头上减少停机检修对局促作业空间的依赖。

针对局促狭小的复杂工况，旋振筛的定制并非简单的几何尺寸缩减，而是一场涵盖动力力学平衡、流道转折优化以及人体工程维护的系统性重构。每一个立面的收分、每一个角度的偏移，都需要经过严谨的力学核算与三维场景模拟，确保设备在受限空间中依然保持平稳振幅与高效通透率。面对复杂的车间管线与苛刻的安装条件，唯有结合实际现场环境量身裁定方案，方能实现产能与空间的平衡。欢迎持续关注本站获取更多物料筛分的前沿技术动态，若您正面临特殊工况的布局困扰，请随时联络技术团队，我们将为您提供现场测绘支持与专属的三维定制设计方案。
