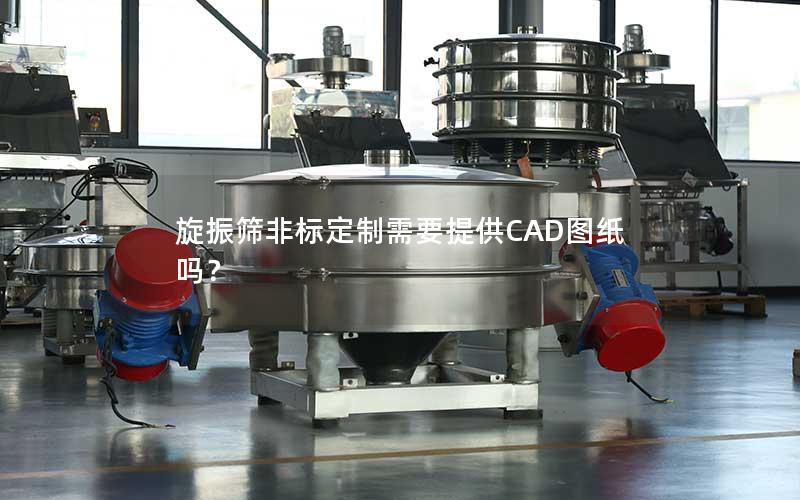

旋振筛非标定制需要提供CAD图纸吗？

旋振筛非标定制并非必须由需求方提供CAD图纸。对于拥有自主设计能力的工程团队，提供成熟图纸能大幅缩短沟通周期；但对于多数终端生产企业而言，往往只具备具体的工艺需求而缺乏专业图纸。在这种情况下，只要能够明确物料特性、处理能力、场地限制以及上下游对接尺寸，专业的筛分设备制造商完全能够根据实际工况提供全套的设计出图服务。非标定制的核心在于设备与工况的高效契合，图纸是工程落地的技术表达，而非前期业务咨询的硬性门槛。

拥有现成CAD图纸定制时的效率与优势

如果客户能够直接提供完整的CAD图纸，非标定制的进程将会显著加快。成套的技术图纸通常已经标注了明确的公差配合、板材厚度、法兰开孔间距以及焊接工艺要求，这让技术评审人员能够在较短的时间内核算材料成本与加工工时，迅速给出精准的设备报价。

现成图纸在产线设备替换或既有系统升级中展现出明显的便利性。很多企业是在原有的老旧设备基础上进行更替，为了保证新筛机能与现存的进料斗、出料溜槽无缝对接，沿用经过生产验证的CAD图纸可以有效避免安装时的二次改造，保证生产线快速恢复运转。

提供图纸还能减少沟通中可能产生的理解误差。机械加工对尺寸精度的要求极高，图纸上的几何尺寸与装配关系是通用的工程语言，能够直接下发到激光切割、折弯及机加工车间，降低了因口头描述不清而导致工件报废或返工的风险。

无图纸情况下客户需提供的核心工况参数

在没有CAD图纸的情况下，客户只需向技术人员提供物料的物理特性数据。这包括物料的堆积比重、粒度分布区间、流动性、含水量或含油量，以及是否存在静电、吸附性或腐蚀性等特点。这些参数决定了旋振筛的材质选择，例如物料接触部分是采用SUS304、SUS316L不锈钢还是普通碳钢。

产量要求与筛分目的也是推导设备规格的关键依据。客户需要说明每小时的目标处理量，以及本次筛分属于粗颗粒除杂、多级精准分级还是固液分离脱水。工程师会根据这些产能指标计算筛网面积，从而推导出选用直径600毫米、1000毫米乃至更大规格的机型，并确定电机的激振力配置。

安装现场的空间条件同样需要详细量化。客户可以提供车间的平面照片、进出料口的高度落差、地基承重以及周边管道的分布情况。如果空间高度有限，工程师可以在设计中采用矮网架结构或改变电机安装角度，在满足处理量的前提下适应紧凑的布局。

厂家工程团队的技术测绘与反向出图服务

专业的旋振筛生产厂家通常配备有成熟的研发与机械设计团队。当接收到客户的基本工艺参数后，技术团队会启动方案设计流程，利用三维建模软件重构设备形态，并进行动力学仿真分析，以确保激振力传递均匀、筛框强度达标。

对于结构复杂或对接要求极高的生产现场，厂家还可以提供技术人员上门现场测绘服务。技术人员借助激光测距仪等专业工具，对空间轴线、接口标高、管径公差进行实地采集，直接将现场环境数据转化为初步工程草图，从源头消灭空间干涉隐患。

完成初步方案后，厂家会将绘制好的CAD总装图、地基基础图及接口图发送给客户进行技术会签。客户可以直观核对进料口法兰尺寸、出料口朝向角度、整机高度等关键数据，在双方正式签字确认图纸无误后，工厂才会正式下料排产。

非标图纸确认与技术沟通的细节把控

在非标定制的图纸确认阶段，接口形式的细化尤为关键。旋振筛运行过程中处于三维振动状态，其进出料口与上下游刚性管道之间必须预留软连接空间。在审核图纸时，需要重点关注软连接的装配长度、卡箍规格以及是否需要配备防尘密封罩，避免刚性硬碰导致焊缝开裂。

特殊功能的融入需要在图纸中逐一落实。例如针对容易堵网的超细粉体物料，是否需要在网架下方设计超声波换能器安装位，或是配置清网弹跳球托盘；针对易燃易爆气体环境，防爆电机的接线盒位置与密封等级是否达到现场防爆区域的标准。

各方在审图过程中应当保持严谨的变更管理。图纸一旦签字生效即进入原材料采购与激光下料流程，若后期因工艺调整需要变更开孔或标高，应及时出具设计更改单并更新图纸版本，以防新旧图纸混淆影响整机交付周期与装配质量。

针对旋振筛非标定制的实际业务，是否掌握CAD图纸并不构成推进定制项目的阻碍。成熟的制造团队擅长将生产中的工艺难点、场地局限转化为切实可行的设备方案，从进出料方向、机身材质到特殊功能组件，均可实现深度量身定制。如果您当前正面临筛分效率受限、物料易堵网或异形场地无法布置标准筛机的难题，欢迎持续关注本站获取前沿工艺解决方案，亦可随时与技术团队取得联系，获得免费的现场工况评估与专属设计图纸支持。
