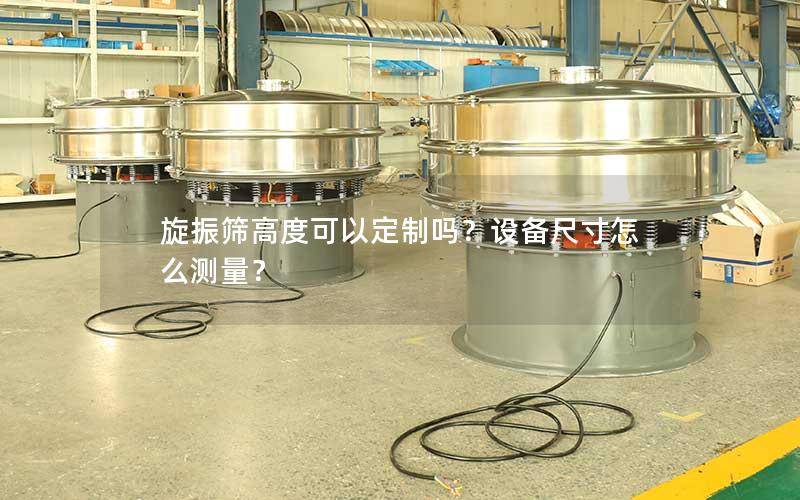

旋振筛高度可以定制吗？设备尺寸怎么测量？

旋振筛作为工业筛分领域的常规设备，其空间适应性直接关系到生产线的平稳运行与工艺衔接。设备高度不仅可以根据现场工况灵活定制，而且量身打造的尺寸能够更好地匹配上下游衔接设备。掌握设备尺寸的精准测量方法，是确保非标定制顺利落地、避免安装干涉的核心前提。无论是出料口离地间隙、整机作业高度，还是筛面有效直径，合理的测量与设计都能显著提升车间空间利用率与整体筛分作业效率。

旋振筛高度定制的可行性与应用场景

在实际工业生产中，旋振筛的高度是完全可以根据客户需求进行非标定制的。标准型号的旋振筛通常具有固定的机座高度和筛框尺寸，但在流水线作业中，设备往往需要与上游的料斗、螺旋输送机，或者下游的包装机、搅拌罐进行无缝衔接。固定的设备高度往往会导致落料落差过大造成粉尘飞扬，或是落差过小无法安装软连接，因此定制高度成为解决空间受限的有效手段。

对于进料位置偏低或受厂房高度限制的车间，可以通过缩短底座高度、优化减震弹簧排布等方式来降低整机总高度。这种紧凑型设计不仅能让旋振筛轻松嵌入狭小的立体空间内，还能确保物料在重力自流状态下平稳导入筛面，减少因落料冲击对筛网造成的机械磨损。

相反，在需要配合地面接料车、周转桶或直接对接大型包装设备的工况下，则需要增加出料口的离地高度。设备制造商通常会通过加长底座支撑筒、加高支腿或加装移动式支撑架来满足抬高要求。加高设计不仅便于物料出料收集，还能留出充足的操作空间，方便工人清理以及转运容器的频繁进出。

影响旋振筛高度与整体尺寸的核心因素

筛分层数是决定旋振筛整体高度最直观的因素。旋振筛可以设计为单层或多层结构，每增加一层筛网，设备就需要增加一个中间筛框和一道束环结构。多层筛分意味着更多的出料口和更高的整机高度，在进行尺寸规划时，必须将筛框叠加的累积厚度以及各层出料口的垂直间距全面纳入考量。

振动电机的功率与安装角度对机座尺寸起到了决定性作用。较大直径或处理量要求较高的旋振筛，需要搭载激振力更强的立式振动电机，这就要求电机底座具备足够的腔体容积和结构强度。底座的直径和高度必须为电机运转、偏心块调整以及散热通风预留安全空间，盲目压缩底座高度可能会影响电机性能及散热效果。

物料的流动特性与工艺附件也会直接影响设备的空间尺寸。例如，处理粘性物料或超轻细粉时，筛机上方可能需要配置喷淋装置、防尘盖加高节或超声波换能器系统。这些辅助装置的接入会额外增加筛机顶部的空间占用，在设计定制方案时必须将这些工艺扩展部件计算在内。

旋振筛各部位尺寸的精准测量步骤

测量旋振筛外形尺寸时，首先应当明确整机总高、有效进料高度以及出料口高度。测量总高度需从设备放置的水平地面或安装基台算起，垂直向上测量至防尘盖进料口的上端边缘。如果出料口带有法兰盘或快速卡箍，出料口离地高度应严格测量地面至出料管下沿的垂直净空距离，以此保证下游管道的顺畅连接。

筛体各部位直径的测量需要区分有效筛分直径与外廓最大直径。有效筛分直径直接关系到处理面积，通常指筛网内圈的净工作宽度；而设备的外廓最大直径则包括了束环螺栓的突出部分以及出料口伸出筛框的外延长度。在场地空间相对狭窄的环境中，必须以设备旋转或装配的最大外缘轮廓尺寸作为空间预留的标准。

底座支撑尺寸与地脚定位的测量同样至关重要。需要测量机座底圈的外径、固定地脚螺栓孔的分布圆直径以及孔径大小。对于移动式或带有减震基座的设备，还需测量底座支腿的跨距以及行走轮的安装标高，确保设备在固定安装或移动调位时，与现场的基础槽钢或预埋件准确对应。

测量与定制方案落地时的关键注意事项

测量作业场地时，必须充分预留动态振动间隙与设备检修空间。旋振筛属于高频三次元振动机械，在启动、正常运行及停机共振阶段都会产生一定幅度的位移晃动。在测量所得的静态尺寸基础上，设备四周及出料管道连接处至少应额外预留五十至一百毫米的缓冲间隙，防止筛体碰撞墙体或其他固定钢构。

出料口的角度与落差设计需要结合输送流速进行综合研判。在测量出料标高的不可忽视出料管的下斜倾角。若为了降低总高度而将出料口设计得过于平缓，可能导致物料滞留、排料不畅；合理的下斜角度能够借助重力使筛上物和筛下物快速排出，避免筛面堆料过载。

现场工况与管路连接件的匹配性需要在测量阶段全面复核。测量时不仅要记录长宽高数值，还要核对管道接口的形式是软连接、卡箍连接还是标准法兰连接。将测量好的空间标高、管道坐标与厂房横梁、行车运行轨迹进行三维校对，能够从源头上规避设备进场后因空间干涉而无法就位的尴尬情况。

旋振筛的高度与几何尺寸具备极高的定制灵活性，精准掌握现场测量方法是实现高效生产衔接的关键纽带。立足于合理的工程测量与非标设计，能够让筛分单元与整条工艺管线完美融合。欢迎持续关注本站获取更多关于筛分机械的选型知识与技术参数，若您在设备尺寸测量或空间改造中遇到疑问，随时联系专业技术团队，我们将为您提供针对性的定制化解决方案与技术支持。
