老式捞渣机后面加脱水筛怎么设计

在老式捞渣机后增加脱水筛，重点是处理原有设备出渣含水量高、输送不顺畅、渣水分离不充分等问题。设计时需要结合捞渣机的出渣量、渣块粒径、运行方式和现场空间，合理确定脱水筛的型号、安装高度、筛面角度及排水方式。还要处理好两台设备之间的衔接，避免堵料、溢水和返料，使炉渣能够连续进入脱水筛完成筛分、沥水和集中输送。

明确现场工况与改造目标

改造前应先了解老式捞渣机的实际运行情况，包括链条速度、刮板间距、出渣高度、单小时排渣量以及渣水混合状态。不同锅炉负荷下的排渣量变化较大，不能只按照额定工况选择设备，还要预留一定的处理空间。

脱水筛的处理能力应与捞渣机保持匹配。若筛机处理能力偏小，渣料容易在进料口堆积，造成溢料和堵塞；若设备规格偏大，则会增加投资和占地。通常应根据连续排渣量、瞬时落料量以及炉渣含水率进行综合核算。

现场空间也是设计中的重要条件。需要测量捞渣机出口标高、地面承载情况、检修通道和排水沟位置，确定脱水筛采用高位安装、斜坡安装还是落地布置。改造方案应尽量利用原有基础，减少土建施工和设备拆改范围。

确定脱水筛结构与筛面参数

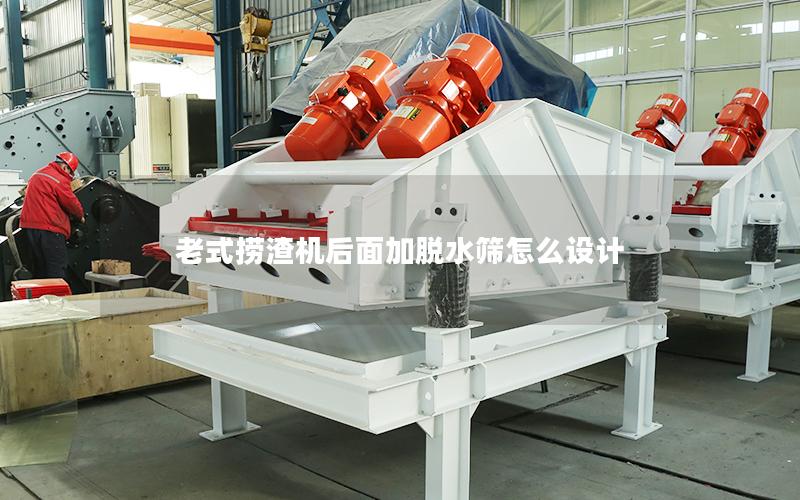

老式捞渣机后方加装脱水筛，通常可根据炉渣特性选择振动脱水筛、滚筒式脱水筛或直线筛。若炉渣中含有较多大块硬渣，筛面和支撑结构需要具备较好的抗冲击能力，进料端还应设置缓冲板或耐磨衬板。

筛孔尺寸应根据出渣用途确定。若后续需要输送、装车或进入破碎环节，可通过合理筛孔排出部分细料和自由水。筛孔过小容易出现堵孔，筛孔过大则可能影响脱水效果，因此应结合渣粒粒径分布进行现场试验或样品分析。

筛面倾角和振动参数直接影响物料停留时间。倾角较大时，渣料通过速度较快，但脱水时间会缩短；倾角较小时，沥水时间增加，却可能降低处理能力。设计中应通过调整激振力、筛面角度和出料端高度，使渣料能够均匀铺开并连续排出。

做好进出料及排水衔接

捞渣机与脱水筛之间不能简单采用直落方式连接。建议在两台设备之间设置封闭式溜槽或导料箱，并在落料点增加耐磨缓冲结构，使炉渣分散进入筛面，减少集中冲击和局部堆料。

进料溜槽应留有足够的检修口和观察口，内部尽量避免形成直角积料区。对于含水量较大的炉渣，溜槽底部可设计导流结构，将初步分离出的水引入排水管，避免大量污水随渣料进入筛机或流向地面。

脱水筛出料端要与后续皮带机、渣车或储渣仓相互匹配。若采用皮带输送，应校核落料高度和带宽；若采用渣车接料，应控制排料方向和出料高度。筛下水应设置独立收集槽，并根据水量配置排水管、沉淀池或回收系统，防止现场积水。

完善运行控制与维护措施

脱水筛可与捞渣机采用联动控制。当捞渣机启动后，脱水筛提前运行一段时间；停机时，则让脱水筛延迟停止，以便排空筛面和溜槽内的残渣。这样能够减少停机后积料，也便于下一次启动。

控制系统中应设置过载保护、振动异常报警和电机温升监测。若进料过多或筛面堵塞，设备能够及时停机或发出提示，避免电机、弹簧和轴承长时间处于异常状态。对于连续运行场合，还可配置现场启停按钮和检修断电装置。

日常维护主要包括筛板磨损检查、激振器润滑、弹簧状态检查、紧固件复核以及排水管清理。筛面一旦出现破损，应及时更换，防止大块渣料进入筛下水系统。设备周围还应保持检修空间，便于清理积渣和更换易损件。

老式捞渣机后加脱水筛，核心不是单独增加一台设备，而是围绕出渣量、含水率、安装空间和后续输送方式进行整体匹配。合理的进料缓冲、稳定的筛面参数、顺畅的排水系统以及可靠的联动控制，能够改善炉渣脱水和现场管理条件。

具体方案还需要结合锅炉容量、捞渣机尺寸、炉渣粒径和现场布置进行核算。欢迎关注本站，提供设备工况、现场照片及相关尺寸后，可进一步咨询脱水筛选型、安装方式和改造配套方案。
