老式捞渣机多级脱水系统怎么设计

老式捞渣机普遍存在渣水混合物含水率高、输送距离受限、现场滴漏明显、回水利用不足等问题。多级脱水系统的设计，应围绕“稳定捞渣、分段脱水、密闭输送、回水循环、便于检修”展开，根据锅炉排渣量、灰渣粒径、原有设备结构和场地条件进行适配。通过设置初步沥水、机械挤压、末端干化或强化排水等环节，可降低渣料外运含水量，减少污水排放压力，并改善老旧机组的运行环境。

明确原有捞渣机的工况与改造边界

设计前应对老式捞渣机进行现场摸排，重点掌握锅炉最大排渣量、正常排渣量、渣料温度、粒径组成、含水率以及夹带煤粉、铁件和大块焦渣的比例。若锅炉存在间歇性集中排渣情况，脱水系统的瞬时处理能力应留有余量，避免渣料在落渣口、槽体或脱水设备入口处堆积。

还应核查原捞渣机链条、刮板、槽体、驱动装置和渣水池的磨损状态。对于槽体腐蚀严重、链条张紧失效或驱动功率不足的设备，不宜只在末端增加脱水机，而应同步处理前端输送能力问题。否则，即使后续脱水环节配置完善，前端卡渣、跑偏和堵塞仍会影响系统连续运行。

改造边界需要结合现场标高确定。多级脱水设备通常需要利用渣水自流完成初步分离，因此要核对捞渣机出口、渣仓、运输车辆装料位和回水池之间的高差。场地受限时，可采用倾斜布置的振动脱水筛、螺旋挤压机或斗式提升设备，但应兼顾检修通道、吊装空间和排水沟布置。

构建分段脱水的工艺流程

第一阶段宜设置重力沥水单元，可利用捞渣机出料端的筛板、格栅段或倾斜排水槽，将大部分自由水从渣料中分离出来。该环节结构相对简单，但筛孔尺寸应根据渣料粒径确定，既要保证排水通畅，也要避免细灰大量流失。筛板下方应设置集水斗和导流管，防止回水四处漫流。

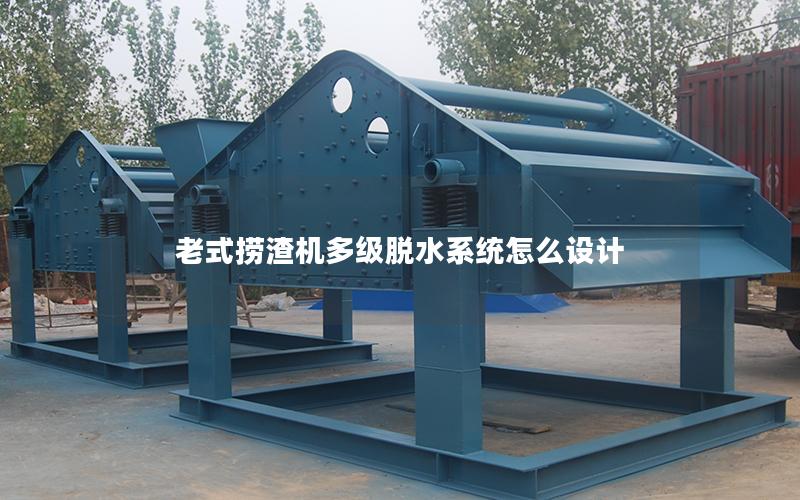

第二阶段可采用振动脱水筛或螺旋输送式脱水机。振动筛适合颗粒较均匀、流动性较好的炉渣，通过振动和筛面坡度加快水分排出；螺旋脱水机则适用于含细料较多、黏附性较强的渣料，可在输送过程中形成一定挤压作用。设备选择时应关注耐磨衬板、筛网更换方式和轴承防水性能。

第三阶段可根据外运和综合利用要求设置挤压脱水或短时堆置沥水单元。对需要进入渣仓储存的炉渣，可在脱水机后配置封闭式缓冲仓，使残余水分继续下渗并集中回收；对含水率要求较低的场景，则可增加双螺旋挤压、压滤或带式脱水设备。各级设备之间应设置缓冲容量，避免单台设备检修时造成全线停运。

做好回水循环与防堵防漏设计

多级脱水系统排出的水不宜直接外排，应通过集水沟、沉砂池、澄清池和回水池进行集中处理。回水中通常含有细灰、砂粒和少量悬浮物，若未经沉降便返回捞渣机，容易加剧喷嘴、管路和泵体磨损。沉砂池应便于定期清理，池底可设置排泥口或小型排泥泵。

回水泵的流量和扬程应按照捞渣机补水需求、冲洗水需求以及管道阻力综合计算，并配置备用泵或变频调节功能。对于老式系统，原有阀门和管线往往锈蚀较重，改造时应更换关键隔离阀、止回阀和软连接部件，减少启停过程中的水锤和泄漏风险。

防堵设计同样不可忽视。落渣口、筛分段和螺旋入口应设置可开启观察口，并预留人工清渣位置；大块焦渣较多时，可在前端布置破碎或拦截装置。所有排水管宜保持足够坡度，转弯处减少死角，易堵部位可设置冲洗接口。设备外壳、集水槽和地沟应采取密封措施，降低跑冒滴漏对车间环境的影响。

完善自动控制与检修安全安排

老式捞渣机升级后，控制系统应将捞渣机、脱水筛、螺旋机、排水泵和渣仓料位设备纳入联锁控制。一般可按照“前端先启动、后端后启动，停机时后端先停、前端延时停”的逻辑运行，确保渣料通道畅通。出现堵料、过载或料位过高时，系统应发出报警并执行相应保护动作。

关键测点可包括捞渣机电流、螺旋机扭矩、回水池液位、脱水设备振动状态、渣仓高料位和排水管压力。通过这些信号，可及时判断链条卡涩、筛网堵塞、泵空转或渣料堆积等异常。对于原有控制柜较老的机组，可采用局部PLC改造方式，保留必要的手动操作功能，方便检修和应急处置。

检修安全设计应覆盖高温渣料、旋转部件、有限空间和湿滑地面等风险。传动装置应加装防护罩，设备周边设置防滑平台、护栏和照明；需要进入槽体或渣水池检修时，应执行停机、隔离、通风和监护程序。易损件如筛网、刮板、螺旋叶片、轴封和耐磨衬板，应建立备件清单与定期检查周期，减少突发故障对排渣工作的影响。

老式捞渣机多级脱水系统并不是简单叠加几台设备，而是从排渣能力、脱水路径、回水利用、自动联锁和维护条件出发形成完整方案。合理的分级配置能够降低渣料携水量，改善现场卫生状况，并为灰渣转运和资源化利用创造更稳定的条件。想了解不同锅炉容量、不同渣量工况下的设备选型与改造方案，欢迎关注本站并联系咨询，获取更贴合现场条件的技术建议。
