老式捞渣机改造项目设备配置方案

老式捞渣机长期运行后，常会出现输送能力下降、链条磨损、渣水分离效果变差以及检修频繁等问题。改造项目不能只更换单一部件，而应围绕现场工况、锅炉排渣量、设备布置和维护条件，重新规划整套设备配置方案。通过优化捞渣机本体、驱动系统、刮板链条、冷却补水、渣水分离及电气控制等环节，可提升系统运行的连续性与安全性，降低故障停机和维护成本，为电厂长期稳定排渣提供可靠条件。

明确现场工况与改造目标

老式捞渣机改造前，应对原设备进行全面检查，重点记录设备规格、安装标高、槽体尺寸、链条运行方向、排渣口位置和周边检修空间。同时要了解锅炉燃料变化、灰渣颗粒大小、排渣温度、排渣量及连续运行时间，为后续设备选型提供基础数据。

改造目标应结合实际生产需求确定。如果原系统主要问题是输送能力不足，应重点核算刮板宽度、链条速度和驱动功率；如果问题集中在设备漏水、腐蚀和渣水分离方面，则需要同步调整槽体结构、密封形式和后续脱水设备。明确问题来源，有助于避免改造后出现新旧设备不匹配的情况。

设备配置还要兼顾原有厂房和管线条件。对于空间受限的锅炉房，可采用分段制造、现场组装的方式，减少吊装和拆除工作量。对基础承载、地脚螺栓、检修通道及排水沟进行复核后，再确定设备外形和安装方式，使改造方案具备较好的实施条件。

优化捞渣机本体与输送部件

捞渣机本体通常包括水槽、机架、导轨、链条、刮板、张紧装置和出渣端结构。改造时，水槽可根据灰渣温度和腐蚀性选用合适的钢板及耐磨衬板，并加强焊缝、转角和落渣冲击区域，减少长期运行中的变形与磨损。

刮板链条是设备配置中的关键部件。应根据单次排渣量、输送距离和渣块尺寸选择链条节距、刮板间距及刮板高度。链条材料需要具备耐磨和抗冲击性能，连接销轴、套筒等部位宜采用便于拆换的结构，以缩短现场检修时间。

驱动系统应配置减速机、电动机、联轴器、逆止装置和过载保护部件。电动机功率不能仅按照原设备参数照搬，而应依据新链条负荷、输送坡度和启动工况重新核算。对于负荷波动较大的系统，可配置变频调速装置，使设备在不同排渣量下保持平稳运行。

完善渣水处理与安全保护配置

老式捞渣机改造后，冷却水和补水系统需要同步调整。补水管路应设置阀门、过滤器、流量调节部件及必要的压力监测点，确保高温灰渣进入水槽后能够得到稳定冷却。水位控制可采用液位计与自动补水阀配合，降低缺水运行或水位过高造成的风险。

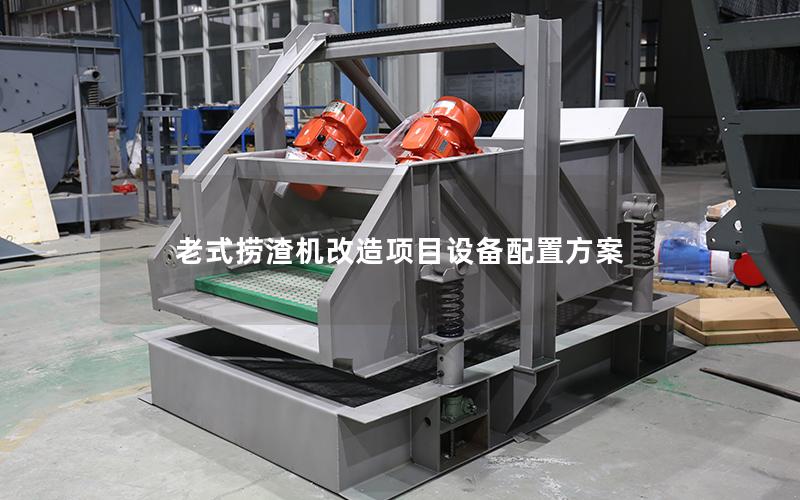

出渣端应根据灰渣含水率和下游运输方式配置渣水分离设备。常见配置包括脱水筛、螺旋脱水机、渣仓、排水管和沉淀池。对于含水量较高的湿渣，应合理安排排水坡度和过滤结构，防止渣水混排造成管路堵塞，也便于后续运输和综合利用。

安全保护系统应覆盖链条断裂、驱动过载、设备堵塞、低水位、高水位及电机温升等状态。现场可配置限位开关、速度检测装置、温度传感器和急停按钮，并将信号接入集中控制系统。检修门、观察口及传动部位还应设置防护罩和联锁装置，降低人员误操作风险。

加强电气控制与运维配置

控制柜改造应根据现场环境选择合适的防护等级，并预留电机、仪表、阀门和远程通信接口。控制逻辑可设置就地、远程和检修三种运行状态，启动时按照补水、驱动、下游设备的顺序联动，停机时保留必要的延时运行，减少槽内积渣和链条受压。

操作画面应能够显示电机电流、链条速度、水位、温度、故障状态和累计运行时间。对于多台设备联动的系统，还应设置清晰的报警分级，帮助运行人员快速判断是水位异常、输送堵塞，还是驱动部件出现过载。重要报警可保留历史记录，方便进行故障分析。

运维配置应在改造阶段一并考虑。项目应配套准备链条连接件、销轴、刮板、轴承、密封件、传感器和常用电气元件，并制定润滑、张紧、清渣和巡检周期。设备周边应保留足够检修空间，必要时设置检修吊点或小型起吊装置，避免后期更换大型部件时反复拆卸其他设施。

老式捞渣机改造是一项涉及机械、液压、电气和环保处理的系统工程。合理的设备配置方案应从原系统问题出发，统筹本体结构、输送能力、渣水处理、控制保护和维护条件，使各个环节能够协调运行。关注设备制造质量、安装精度和调试过程，同样是保证改造效果的重要因素。

如需了解老式捞渣机改造项目的设备选型、参数核算、现场布置或技术配置，可关注本站相关内容，并结合锅炉型号、排渣量、安装空间和运行要求进行咨询。根据实际工况制定针对性方案，能够让改造工作更便于实施，也为后续运行维护提供清晰依据。
