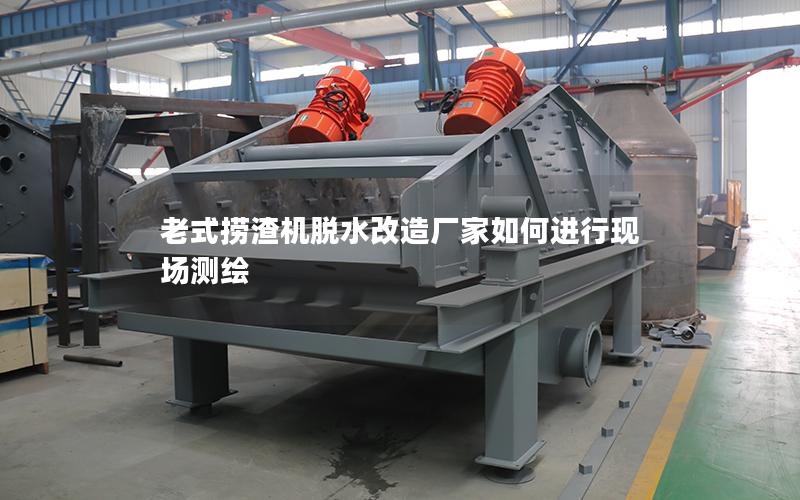

老式捞渣机脱水改造厂家如何进行现场测绘

老式捞渣机进行脱水改造，现场测绘是确定设备能否顺利衔接、改造方案是否适用的重要环节。厂家需要了解原设备结构、运行参数、安装空间、管线布置和现场施工条件，不能只测量设备外形尺寸。测绘过程中，还应与运行、检修人员沟通实际工况，核对图纸与现场差异，记录磨损、变形及检修空间等情况。通过多角度测量、拍照标注和数据复核，形成可供设计使用的现场资料，减少设备干涉、接口不匹配和施工返工的风险，为后续方案设计、制造安装与调试提供可靠依据。

核对设备现状与运行工况

厂家技术人员到场后，通常先确认捞渣机的设备型号、使用年限、制造商及既有改造记录，并查阅设备图纸、说明书和检修台账。图纸可帮助快速识别结构和接口，但实际设备可能经过维修或局部更换，因此仍需以现场核验为准。

随后要了解锅炉负荷、排渣频率、渣量变化、渣水温度及现有脱水效果，并询问运行人员设备常见问题，例如链条跑偏、槽体积渣、出渣不畅或检修频繁等。这些信息有助于判断改造需求，避免只按静态尺寸设计而忽视运行条件。

测绘时还需记录设备运行状态及关键部位的磨损、腐蚀、变形情况。对影响结构判断的位置，可在安全许可下测量并拍照标记；涉及高温、旋转部件或受限空间时，应遵守现场安全管理要求，不得为获取数据擅自接近运行设备。

测量主体结构与安装接口

主体尺寸测量应覆盖捞渣机槽体的长度、宽度、深度、倾角，以及进渣端、出渣端和转接位置。测量基准要明确，例如以基础面、中心线或固定支架为参照，并在记录中标注尺寸方向，便于设计人员准确还原设备关系。

对于脱水改造涉及的筛板、脱水段、出渣口及连接过渡段，应逐一核实接口尺寸、标高、开口方向和连接方式。法兰、螺栓孔、焊接边界等信息也要记录，避免新部件到场后出现孔位不符或连接空间不足。

基础与支撑结构同样需要测量，包括地脚位置、底座尺寸、支架间距及可利用的承载位置。若发现基础开裂、支架松动或局部偏斜，应拍照并注明位置，供后续评估是否需要加固或调整安装方案。

核查周边空间与配套条件

设备周边空间会直接影响改造部件的布置和施工。厂家应测量墙体、立柱、平台、管廊及相邻设备与捞渣机之间的距离，并确认上方净空、侧向通道和拆装方向，重点检查新增脱水结构可能占用的空间。

水管、蒸汽管、电缆桥架、仪表线路和排水沟等配套设施也应纳入测绘。记录其走向、标高、固定方式及与设备的距离，识别可能发生的碰撞点。对必须调整的管线，可在现场资料上明确标注，避免施工阶段临时变更。

同时应了解检修平台、起吊点、吊装通道和可用起重设备的条件。改造部件即使能够安装，也需要考虑日常检查、更换筛板和清理积渣是否方便。测绘结果应体现检修人员实际可达的位置，而不仅是设备的几何边界。

整理记录并复核测绘结果

现场数据宜采用统一表格记录，注明测量点、尺寸、单位、测量工具和现场参照物。照片应与测点编号对应，必要时在草图上标注设备中心线、标高和接口位置。这样能让未到场的设计人员理解测量关系，降低信息传递误差。

完成初测后，技术人员应对关键尺寸进行复测，尤其是设备接口、基础标高、狭窄间隙和改造段长度。若图纸尺寸与现场数据不一致，应记录差异及采用的数据依据，并与业主、运行或检修人员确认，避免将不确定信息直接用于制造。

测绘资料整理完成后，可形成现场测绘报告，包含设备概况、运行条件、测量草图、照片、接口清单、空间限制和待确认事项。设计阶段如发现关键数据缺失，应及时补测或远程核实，不宜凭经验估算后直接定型。

老式捞渣机脱水改造能否顺利推进，往往取决于现场信息是否完整、准确并经过复核。选择具备现场测绘与改造设计经验的厂家，可让设备结构、运行需求和施工条件在方案阶段充分衔接。欢迎关注本站，了解捞渣机脱水改造相关技术内容；如需评估现场条件或咨询测绘安排，可提供设备资料与现场情况，进一步沟通适用方案。
