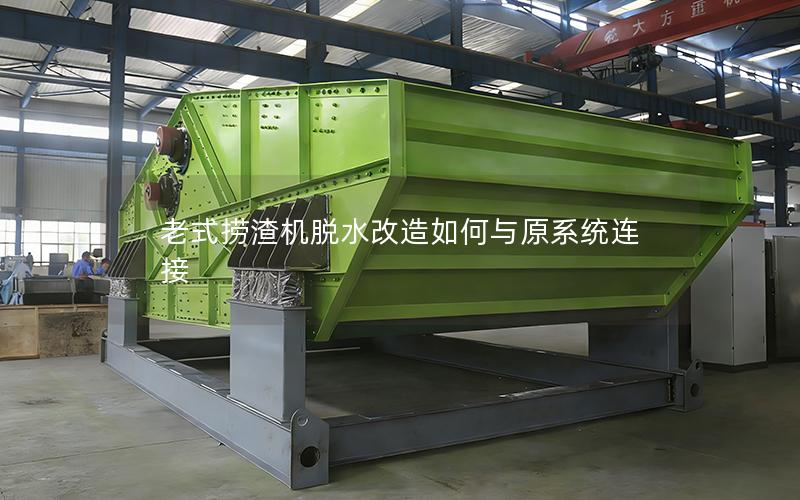

老式捞渣机脱水改造如何与原系统连接

老式捞渣机脱水改造，关键不只是更换筛网、增加排水设备，还要处理新旧系统之间的空间、物料、水路、电气和控制关系。改造应尽量利用原有渣斗、溢流水槽、输送机及控制柜资源，通过合理设置接口、调整排渣路径、完善回水系统和联锁逻辑，使脱水设备能够平稳接入原系统。只有在充分核对现场尺寸、运行参数和设备能力的基础上制定方案，才能减少停机时间，避免渣水外溢、堵塞和控制失配等问题。

核对原系统条件，确定设备连接位置

改造前应对老式捞渣机的结构和运行状况进行全面检查，重点了解捞渣链条、刮板、渣斗、排渣口、溢流水管及冲洗水管的布置。还要测量设备中心标高、进出料方向和周边检修空间，为脱水设备确定合理的安装位置。

通常情况下，脱水装置可布置在原捞渣机排渣口之后，利用原有出渣通道将含水炉渣引入筛分或挤压脱水设备。若现场空间受限，也可以采用旁路布置，通过短距离溜槽、螺旋输送机或密闭刮板输送机完成物料转运。

连接接口设计要避免形成陡峭落差和急转弯。进料溜槽应保持一定倾角，并设置耐磨衬板及检修口，防止大块渣、金属件进入后造成卡堵。原有排渣设备的承载能力、基础强度和驱动功率，也应结合新增设备重量及运行振动进行复核。

衔接渣水路径，完善回水与排放系统

脱水改造的核心是让炉渣和水实现有效分离。原系统排出的渣水混合物进入脱水设备后，固体物料应沿新建出渣通道输送至渣仓或装车点，分离出的水则进入集水槽、沉淀池或原有回水管网。

接入原回水系统时，应核对管径、标高、流量和水质条件。若原管路坡度不足，可增加提升泵或重新调整管道走向；若回水中含有较多细渣，应在进入泵前设置格栅、沉砂区或可拆卸过滤装置，降低水泵叶轮磨损和管道堵塞风险。

脱水机出口、设备底部和检修排水点应统一设置收集措施，避免水流直接落入地面。对于含有腐蚀性成分的渣水，管道、阀门和水槽应选择适宜材质，并预留冲洗接口，使停机检修时能够快速清除沉积物。

接入电气控制系统，建立联锁保护

新脱水设备通常包括电机、减速机、振动部件、螺旋机构或液压元件，接入原系统时应先核对供电容量、启动方式和控制电压。若原控制柜余量不足，可增加独立控制箱，再通过硬接线或通信方式与原捞渣机控制系统联动。

控制逻辑应按照“先启动下游、后启动上游”的顺序设置。脱水设备、出渣输送机运行稳定后，老式捞渣机再开始排渣；停机时则反向执行，使上游物料能够及时排空，减少设备内部积渣和重载启动现象。

系统还应配置料位、堵转、过载、断链、渣水液位和急停等保护信号。发生脱水机堵塞或下游输送机停止时，上游捞渣机应自动减速或停机。现场操作箱与中控画面应显示运行、电流、故障及液位状态，便于运行人员判断设备情况。

做好安装调试，保证新旧设备稳定运行

设备安装时应先完成基础找平和中心校正，再连接进料溜槽、出渣溜槽及回水管线。连接处应采用柔性或可拆卸结构，减少振动传递，并方便后续更换筛板、密封件和耐磨部件。

单机试运转阶段，应检查电机旋向、轴承温升、减速机油位、链条张紧度和设备振动情况。空载运行正常后，再逐步增加进渣量，观察脱水效果、排渣顺畅程度以及回水系统是否出现积水、冒溢或堵塞。

带料调试时，应根据炉渣粒径、含水率和实际产量调整设备转速、筛缝尺寸及冲洗水量。若发现出渣含水率偏高，可检查筛面堵塞、进料过量和挤压间隙；若出现细渣流失，则应优化筛网规格和回水沉淀措施。调试完成后，应形成操作规程和检修记录。

老式捞渣机脱水改造与原系统连接，应围绕物料通道、水路接口、电气控制和现场调试进行整体设计。既要保留原系统可利用的设备和管线，也要针对老设备的磨损、空间限制及控制缺陷进行补强。合理的接口方案能够减少改造工程量，提升排渣连续性，并降低渣水外溢和堵塞概率。若您正在规划捞渣机脱水改造，可结合现场设备型号、布置图和运行参数，向本站技术人员咨询连接方案与施工要点。
