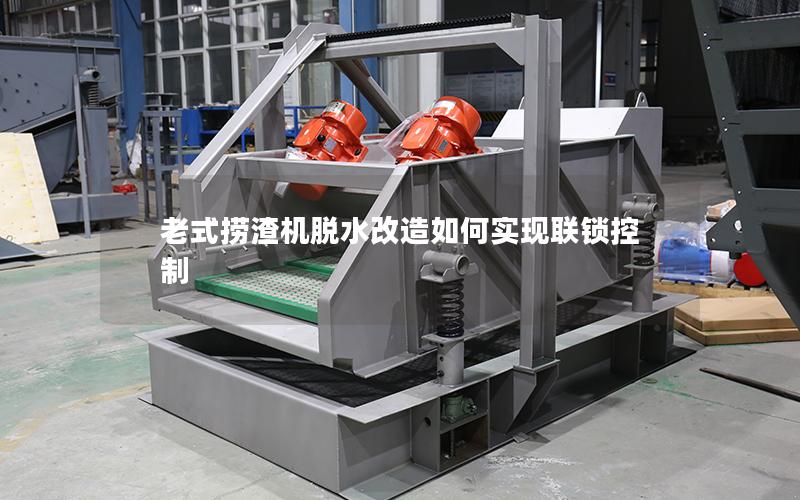

老式捞渣机脱水改造如何实现联锁控制

老式捞渣机长期运行后，常出现脱水能力不足、渣水分离不稳定、堵渣和过载停机等问题。改造不能只更换脱水设备，还应把捞渣机、冲渣水系统、脱水装置、排渣设备及下游输送设备纳入统一控制。通过设置运行许可、顺序启停、故障报警和紧急停机等功能，可使各设备按照工艺条件协调动作，降低误启动、干运行、满水溢流和堵塞损坏的风险，为现场安全运行和后续维护提供依据。

明确改造目标与联锁边界

改造前应先梳理原有捞渣机的结构、驱动方式、控制回路和现场操作习惯，确认渣水进入、刮板输送、脱水、排渣及废水排放之间的工艺关系。对于采用脱水筛、螺旋脱水机或其他分离设备的系统，应分别明确设备的进料条件、排料方向和允许运行范围。

联锁边界通常包括锅炉排渣口、捞渣机本体、冲渣水泵及阀门、脱水装置、排渣皮带或灰渣转运设备。上游设备的排放量会影响下游脱水负荷，下游设备的停运也可能造成渣料积存，因此应建立“下游准备好，上游方可启动”的控制原则，避免物料在中间环节滞留。

控制逻辑可划分为启动许可、运行联锁、报警提示和保护停机几个层次。启动许可用于确认水位、阀位、电源、设备状态和安全条件；运行联锁用于处理堵塞、过载、断链、缺水等异常；保护停机则针对人员安全和设备安全设置。对于老系统保留的手动操作，应明确手动状态下仍然有效的硬联锁，不能因切换模式而失去基本保护。

构建顺序启停与工艺联锁

启动顺序宜按照物料流向的反方向安排。先确认排渣皮带或下游接收设备处于待机状态，再启动脱水装置和相关排水设备，待其运行反馈正常后启动捞渣机，最后开放冲渣水或允许锅炉排渣。各步骤之间设置适当延时，可避免设备刚启动时负荷突然集中。

运行过程中，PLC应持续采集捞渣机电动机电流、减速机扭矩、链条速度、脱水设备运行状态、渣池水位和排水流量等信号。当出现高电流、速度下降、脱水筛堵塞、排水不畅或下游设备停运时，应及时关闭进渣条件，并按照设定程序停运相关设备。对于可通过短时反转或冲洗处理的轻微异常，可设置经过授权的自动恢复程序。

正常停机时，应先停止锅炉排渣或关闭进渣通道，使捞渣机完成余渣输送，再保持脱水装置和排水系统运行一段时间，待渣料基本排空后依次停机。紧急停机则应直接切断危险设备动力，并保留必要的报警和状态记录。停机原因未确认、现场急停未复位或关键保护信号异常时，系统不得自动重新启动。

完善检测、报警和控制策略

脱水改造需要补充与工艺相匹配的检测点。渣池可设置高、低水位检测，进水管路可设置压力或流量检测，脱水设备可设置电流、振动、轴承温度和排料状态检测，排水侧可设置液位和堵塞报警。对于关键位置，宜采用现场易维护、耐潮湿和耐腐蚀的仪表，并合理安排安装高度和防护措施。

报警应根据影响程度分级处理。水位偏高、排水流量下降和电流接近设定值时，可发出预警并提示操作人员检查；电动机过载、链条断裂、下游设备停机或脱水设备严重堵塞时，应触发联锁停机。画面中应显示报警来源、发生时间、设备状态及处理建议，避免只显示一个笼统的“系统故障”。

控制系统可采用PLC与现场操作箱、上位机或DCS相结合的方式。现场操作箱便于检修和就地试车，集中控制便于监视水位、运行电流和故障记录。手动、自动和检修模式之间应设置权限及切换条件；需要临时旁路联锁时，应由授权人员操作，并在画面上持续显示旁路状态，防止检修结束后遗漏恢复。

加强现场实施与运行维护

改造施工不仅要关注电气接线，还要检查脱水设备基础、渣水流向、检修空间、防护罩和排水沟。电缆及接线箱应采取防潮、防尘措施，电动机和传感器的安装位置应避开直接冲刷区域。对链条、刮板、筛网、轴承和减速机等易损部件，应预留拆装空间，方便后续检查。

调试可分为无料试验、清水试验、模拟故障试验和带料运行试验。无料试验主要检查电机转向、阀门动作和信号对应关系；清水试验用于确认水位、流量和排水能力；模拟故障试验应逐项验证过载、断速、堵塞、急停和通信中断等联锁。带料运行时，再根据实际渣量、含水率和排放节奏修正延时及报警设定。

投入运行后，应建立巡检和定期试验制度，重点检查脱水筛或螺旋部件磨损、刮板链条松紧、排水通道积渣、传感器清洁度以及电动机温升。水位开关、流量计和扭矩保护装置应按周期校验，联锁试验结果应形成记录。操作人员还应熟悉正常停机、故障复位和急停后的检查流程，避免频繁强制复位造成设备重复受损。

老式捞渣机脱水改造的关键，在于把机械输送、渣水分离、排水排渣和电气保护联系起来，形成清晰、可验证的控制链条。合理的联锁既要防止异常工况扩大，也要方便检修和人工判断。若您正在进行捞渣机、脱水筛或相关排渣系统改造，欢迎关注本站，并结合现场设备型号、工艺流程和控制需求进行咨询，以便进一步完善联锁方案。
