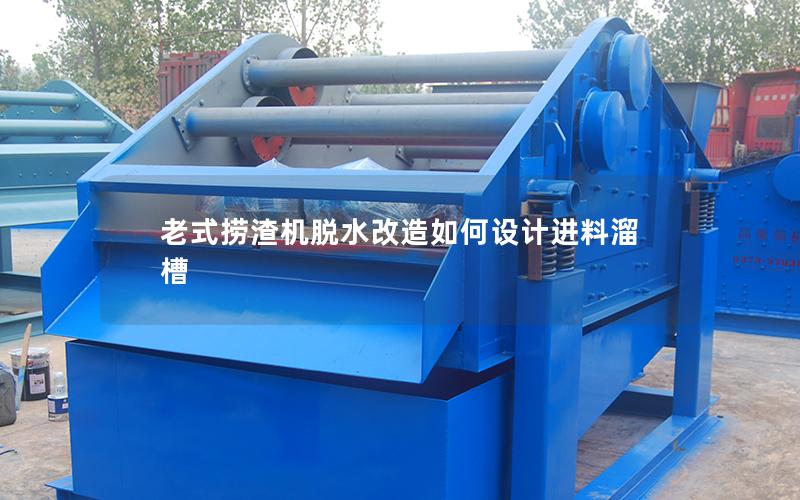

老式捞渣机脱水改造如何设计进料溜槽

老式捞渣机进行脱水改造时，进料溜槽虽然属于连接设备，却直接影响炉渣输送、脱水效果、设备磨损和现场安全。设计时应先核对原有捞渣机的处理能力、渣水比例、落料高度及安装空间，再确定溜槽的倾角、断面、耐磨结构和检修方式。合理的进料溜槽能够使炉渣均匀进入脱水区域，减少冲击、堵塞和跑渣，为后续筛分、脱水及外运工序提供稳定条件。

结合现场工况确定溜槽功能

老式捞渣机通常承担刮板输送、冷却和初步沥水等任务，改造后需要增加或强化脱水环节。进料溜槽不能仅按普通落料通道设计，而应明确其在整个系统中的功能。设计前要掌握锅炉排渣量、排渣周期、渣块粒径、含水率以及高温渣进入水封后的状态，避免出现设计流量与实际工况不匹配的问题。

对于间歇排渣的系统，进料溜槽需要具备短时间承受集中来料的能力。可根据峰值排渣量适当放大有效断面，并在入口处设置缓冲段，使集中落下的渣块得到分散。若只按照平均流量计算，运行时容易形成料层堆积，造成溜槽出口堵塞，甚至使捞渣机出现过载。

进料溜槽的布置还要兼顾脱水设备的处理节奏。溜槽出口不宜直接对准筛网或脱水螺旋的局部位置，应让物料在有效宽度内均匀分布。对于含水量较大的炉渣，可以在溜槽底部设置导流结构或分料板，减少水流集中冲刷，避免湿渣偏流，提升脱水段的利用率。

合理设计溜槽结构与几何尺寸

溜槽倾角应根据炉渣粒径、含水率、表面摩擦条件和设备高度综合确定。倾角过小，湿渣容易滞留；倾角过大，渣块下落速度增加，会对出口、筛面和壳体产生较强冲击。实际设计中可先按照物料自然下滑状态进行估算，再结合现场试运行情况调整，不能只套用固定角度。

溜槽断面宜采用上宽下窄或平滑过渡的形式，但收缩位置不能过急。突变断面会使炉渣在入口处形成架桥，尤其是存在大块渣、铁件或耐火材料碎片时，堵塞风险更加明显。转弯处应采用圆弧过渡，减少直角积料，并尽量避免设置多个连续弯折段。

进料口与老式捞渣机的连接位置应留有足够的观察和检修空间。若落差较大，可设置阶梯式缓冲板、斜向缓冲板或分级落料结构，降低大块炉渣对下部设备的冲击。溜槽出口则应保持稳定的落料方向，避免物料冲击脱水机侧壁，引发反弹、飞溅和局部堆料。

强化耐磨、密封和支撑设计

炉渣中常含有硬质颗粒、金属件和未完全燃尽的结块，进料溜槽受到的磨粒磨损较为明显。溜槽主体可采用具有一定强度和耐热性能的钢板，受冲刷严重的底板、导流板和转弯部位应增设可更换耐磨衬板。衬板不宜全部焊死，采用螺栓压紧或分段固定，便于后续检修更换。

耐磨层厚度需要结合渣量、检修周期和现场更换条件确定。入口缓冲区、落料冲击点和出口收缩区通常是磨损较快的部位，应进行局部加强。设计时还要避免衬板接缝形成台阶，否则容易挂渣。衬板拼接方向应顺着物料流向，并对螺栓头采取沉头或防护处理。

由于溜槽中同时存在炉渣和冷却水，接口位置需要重点处理。与捞渣机、脱水设备连接处可设置耐热橡胶板、金属软连接或带压紧结构的密封组件，减少渣水外溢。溜槽支架应独立、牢固，不能把全部重量转移到老式捞渣机壳体上；对较长溜槽，还应考虑热胀冷缩造成的变形和连接螺栓松动。

完善检修、安全与运行调试措施

进料溜槽设计必须预留清堵和检查位置。可在侧面设置带盖检修孔，在易积料区域设置可拆卸板或快开门，并为人工清理准备安全站位。检修孔尺寸应能够取出常见大块渣和异物，不能只满足日常观察。对于高度较大的溜槽，还应设置固定检修平台、护栏和防滑踏步。

安全防护方面，溜槽外露转角、落料口和喷溅区域应设置防护罩或挡渣板，防止热渣和污水伤及人员。进料溜槽附近应配置急停、冲洗水和照明设施，并在设备联锁中加入堵料、过载和液位异常信号。脱水设备启动前应确认下游通道畅通，停机时则应尽量排空溜槽内积料，降低再次启动时的负荷。

改造完成后，应采用分阶段方式进行调试。先以少量、低负荷物料检查落料方向、密封状态和支架振动，再逐步增加处理量，观察是否存在偏流、架桥、冲击过大或渣水外溢。运行一段时间后，应重点检查耐磨衬板、焊缝、连接螺栓和出口区域，根据磨损痕迹调整导流板位置及衬板结构。

老式捞渣机脱水改造的关键，不在于简单增加一段溜槽，而在于让进料、缓冲、分布和脱水过程彼此匹配。设计人员应把现场渣性、设备能力、检修条件和安全要求统一考虑，形成尺寸明确、受力可靠、便于维护的进料溜槽方案。围绕捞渣机改造、脱水系统优化及溜槽定制存在具体工况时，可结合设备图纸、现场照片和运行参数，咨询本站技术人员，获得更贴合实际的设计建议。
