老式捞渣机脱水改造空间狭小怎么设计

老式捞渣机进行脱水改造时，设备周边空间狭小往往是设计工作的主要难点。既要提高炉渣含水率控制能力，减少后续运输和处置压力，又要保证人员检修、设备运行及现场安全。设计过程中应结合原有设备结构、渣水流向、建筑尺寸和操作习惯，从总体布置、脱水设备选型、管路与检修空间、安全维护等方面统筹安排，通过紧凑化、模块化和便于拆装的设计思路，使有限场地得到合理利用，提升改造后的稳定性与实用性。

合理测量现场空间，确定总体布置

老式捞渣机脱水改造不能只依据设备图纸进行判断，还应对现场进行详细测量。需要掌握捞渣机本体、渣井、排渣口、厂房立柱、墙面、平台及周边管道的实际位置，同时记录设备运行方向和人员通行路线，为后续设计提供准确依据。

在空间较小的场所，脱水装置宜优先考虑靠近捞渣机出渣端布置，减少渣料转运距离。设备可采用纵向串联、侧向并列或上下错层的方式安装，具体形式要根据现场净高和检修通道确定。对于宽度不足的区域，可将控制箱、冲洗管路及辅助组件布置在墙侧或设备上方。

总体布置还要留出必要的操作和检修空间，不能为了压缩占地而将设备安装得过于紧密。易损件、轴承、筛网、链条及排料口应具备可接近条件，必要时设置抽拉式检修结构或可拆卸护罩，避免设备发生故障后无法处理。

选择适合狭小场地的脱水结构

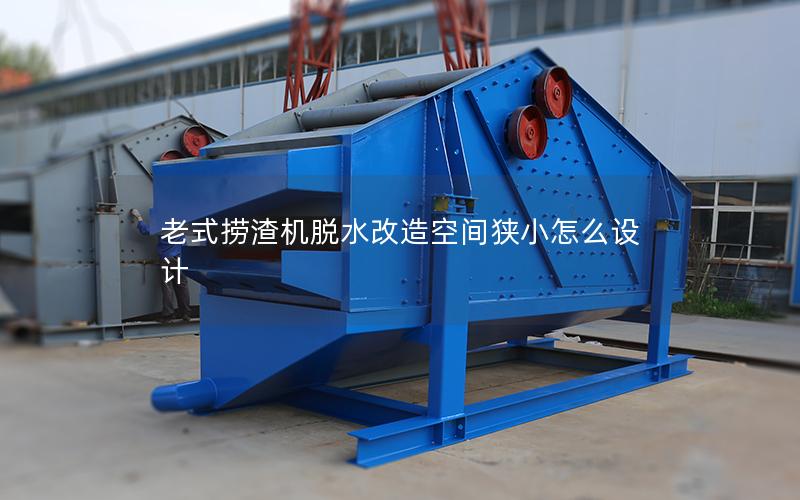

脱水设备的选择应围绕处理量、渣料粒径、含水情况和现场尺寸展开。对于老式捞渣机，改造时可结合实际情况选用滚筒筛、振动脱水筛、螺旋挤压脱水装置等结构，并重点比较设备长度、安装高度、排料方向和维护难度。

当现场长度不足时，可采用紧凑型振动脱水筛或螺旋脱水设备，通过缩短输送距离来减少占地。若现场高度相对充足，则可以利用立体空间设计斜向落料或上下分层布置，使渣料在有限平面内完成输送、筛分和排水。

脱水装置的进料口应与原有捞渣机出料状态相匹配，避免落差过大造成飞溅、堵料或冲击。排水口则应设置在便于接管的位置，并尽量减少弯头和不必要的提升，以降低积渣、返水和管道堵塞的可能性。

优化管路、电气与排水安排

空间狭小时，管路布置容易与设备主体、支架和检修通道发生冲突。设计时应先确定渣水分离方向，再安排冲洗水、补水、排水及事故排放管线。管道尽量沿墙、沿柱或沿平台边缘布置，并采用统一标高，方便检查和更换。

脱水改造后的排水系统需要重视坡度和通流能力。排水管不宜出现过多反坡和急弯，低点可设置排污口或清理口。若现场排水条件有限，可增加集水箱、液位监测和备用排水措施，避免脱水过程中出现积水外溢。

电气控制部分可采用壁挂式控制箱或集中安装在原有控制区域，减少地面占用。振动电机、输送电机和液位检测装置应设置便于观察和检修的位置，电缆桥架要避开高温、积水及渣料冲击区域，并做好防护和固定。

兼顾安装施工、安全与维护

改造设计应充分考虑设备如何运入现场及如何完成安装。对于通道狭窄的厂房，可将脱水设备设计成分段式或模块化结构，现场通过法兰、螺栓和定位件组装，减少整体吊装对空间和起重条件的要求。

设备支架必须结合原有建筑承重条件进行核算，不能简单依附在老旧平台或非承重构件上。振动设备还要重点处理减振、限位和连接问题，防止运行时产生过大振动，影响捞渣机本体、管道及周边建筑结构。

人员安全同样是狭小空间设计中的重要内容。设备外露旋转部件、链条和传动机构应设置防护罩，平台边缘配置栏杆和踢脚板，检修区域配备照明、操作踏步及必要的起吊点。通过合理安排检修口和拆装顺序，可减少人员进入危险区域的频率。

老式捞渣机脱水改造在空间狭小的条件下，关键在于准确测量、合理选型、紧凑布置和便于维护。设计人员应把现场限制转化为布置依据，统筹处理渣流、排水、支架、电气和检修之间的关系，避免只关注设备安装而忽视长期运行。围绕具体设备型号、现场尺寸和处理需求制定方案，才能使改造后的系统运行更平稳、维护更方便。关注本站可了解更多捞渣机及脱水系统改造内容，如有现场设计、设备选型或施工配套需求，欢迎联系咨询。
