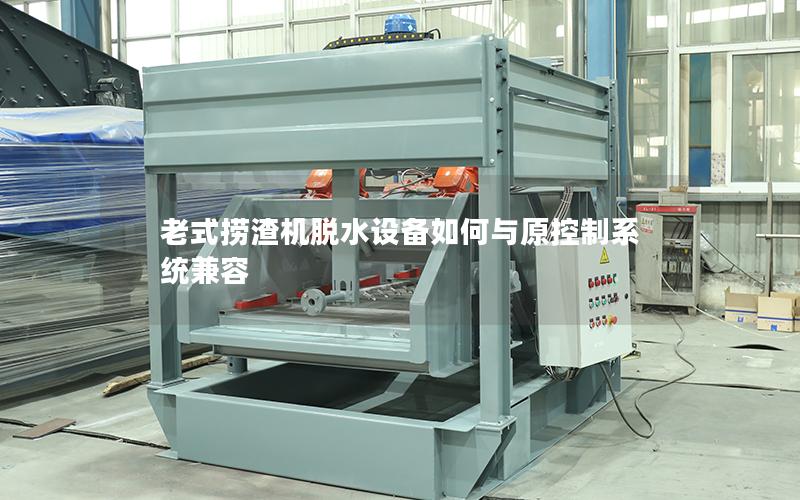

老式捞渣机脱水设备如何与原控制系统兼容

老式捞渣机脱水设备接入原有控制系统时，关键不在于简单更换电机或增加控制柜，而在于保持现场信号、运行逻辑和安全联锁之间的协调。改造前应充分了解原系统的PLC型号、I/O点位、通讯方式及操作习惯，再结合脱水机、渣浆泵、冲洗水阀和料位检测等设备的实际需求，制定兼容性方案。通过信号整理、接口转换、控制逻辑优化和分阶段调试，可以在减少停机影响的使老式设备具备较稳定的自动运行能力，并方便后续维护和功能扩展。

核对原系统架构与设备信号

兼容改造应从资料核查开始。需要查阅原控制柜图纸、PLC程序、端子排接线图和现场仪表清单，明确电源等级、输入输出类型、继电器容量以及设备的启停条件。对于使用年限较长的系统，还要通过现场测量确认图纸与实际接线是否一致。

老式脱水设备常见的信号包括电机运行、故障反馈、过载保护、振动报警、液位状态和阀门到位信号。不同设备可能采用无源触点、24V直流信号、220V交流信号或模拟量输出，不能直接混接。改造时应建立信号对照表，逐项确认信号来源、去向、正常状态和故障状态。

若原PLC剩余点位不足，可以增加扩展模块或设置独立的设备控制单元，再通过硬接线或通讯方式与主系统交换必要信号。涉及关键停机条件的信号，应优先采用硬接线联锁，避免因通讯中断导致设备在异常状态下继续运行。

做好电气接口与通讯衔接

电气接口是老式设备能否稳定接入的重要环节。电机启动器、接触器和热继电器的容量应与现有控制柜匹配，不能仅依据设备铭牌进行判断，还要核对启动电流、运行电流和现场供电条件。对频繁启停的脱水设备，可根据负载特点选择软启动器或变频器。

原系统若采用继电器控制，而新增加的脱水设备使用PLC通讯控制，可以设置中间继电器、隔离模块或协议转换装置，使两套系统在电气层面保持隔离。模拟量信号应注意量程统一，例如液位、压力和电流信号要明确采用4～20mA还是0～10V，并做好屏蔽接地，减少干扰。

采用工业通讯时，应确认通讯协议、站号、波特率、数据格式和刷新周期。通讯数据不宜全部接入原系统，而应围绕启停命令、运行反馈、故障代码、主要测量值等内容进行筛选。通讯异常时，系统应自动进入预设状态，并在操作界面显示清晰的故障提示。

匹配运行顺序与联锁逻辑

老式捞渣机脱水设备通常包含捞渣、输送、脱水、排水和排渣等环节，运行顺序需要与原控制系统的工艺节拍相适应。一般应先确认下游设备具备接料条件，再启动脱水和输送部分，停机时则按照物料排空和设备保护要求反向执行。

联锁逻辑应覆盖堵转、过载、低液位、满料位、振动过大、排水不畅和检修开关等状态。比如脱水机发生过载时，前端进料设备应及时停止；排水液位持续升高时，应限制进料并发出报警。各项联锁既要满足安全要求，也要避免因短时波动造成设备频繁启停。

原系统中的自动、手动和检修模式应保持明确区分。手动模式可以用于单台设备点动和故障排查，但不能绕过急停、过载和防护门等基础保护。检修状态下应切断相关启动条件，并在画面上标明设备处于维护状态，减少误操作风险。

分阶段调试并完善维护机制

完成接线后，应先进行断电检查和绝缘检测，再开展单点信号测试。操作人员可以在控制柜和现场之间逐项核对按钮、指示灯、限位开关及故障触点，确认PLC画面显示与现场状态一致，避免直接带料启动。

空载调试时，重点观察电机转向、振动、噪声、启动电流和设备间的联锁关系。空载运行稳定后，再逐步增加进料量，记录脱水效果、排水情况、设备温升和电流变化。调试记录应包含时间、工况、报警信息和处理结果，便于后续判断设备状态。

改造完成后，应同步更新电气图纸、I/O清单、PLC程序备份和操作说明。对于老式设备，应建立定期检查制度，重点查看接线端子、接触器触点、皮带或链条张紧度、轴承温度及振动值。控制系统出现故障时，可依据报警代码和信号状态快速定位，减少停机排查时间。

老式捞渣机脱水设备与原控制系统兼容，核心是把设备特性、控制信号和工艺要求统一起来。只要完成资料核对、接口隔离、逻辑匹配和分步调试，就能在保留原系统操作习惯的基础上改善设备运行状态。改造过程中还应充分考虑备件供应、人员培训和后续扩展，为长期使用提供条件。
