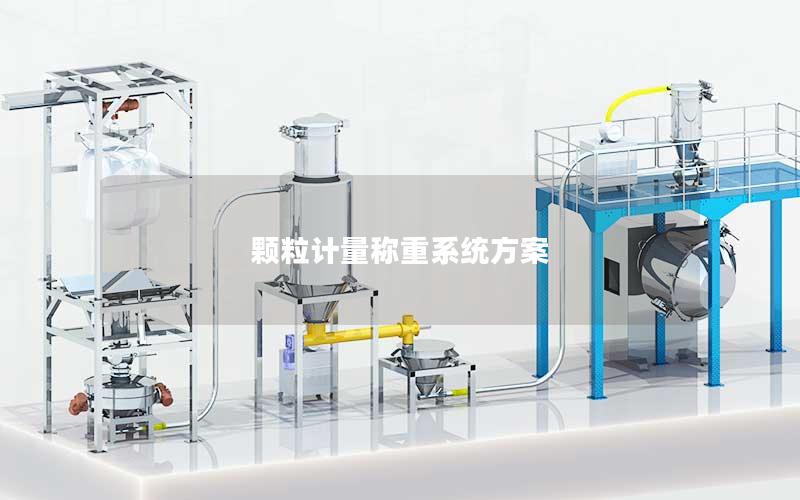

颗粒计量称重系统方案

颗粒计量称重系统方案以提升工业散料计量精度与生产效率为目标，构建了涵盖精密机械给料、高灵敏度传感采集、智能微机控制以及全方位安全保障于一体的自动化测控体系。该方案聚焦塑料颗粒、粮食化肥、精细化工及医药颗粒等物料的物化特性，通过多级给料机制与自适应动态落差补偿算法，攻克了散料流动不稳定、颗粒粘连及冲击扰动等工艺难题，实现了从原料储供、动态称重、高速分装到数据回传的全链条闭环控制，为智能工厂提供高可靠性、高重复精度的计量支撑。

一、机械结构与多级给料机构的优化设计

颗粒物料在输送过程中易受流动性、粒径分布及物料堆积密度的变化影响。为此，系统在储料仓前端配置防结拱破拱装置与物料流速平抑板，确保颗粒能够均匀、连续地进入计量通道，从物理源头消除了物料瞬时塌落造成的计量冲击和重量突变问题。

执行给料的核心机构采用快、中、慢三级进料控制模式。在称重初期通过大开度阀门或高频振动实现大流量快速给料，迅速逼近预设目标值；在计量末端切换至微动螺旋或精密振动槽，进行单粒级小流量精细补料，使物料以均匀细流注入称量斗，有效兼顾了称量速度与计量精度。

称量斗与承载支架之间采用刚柔耦合的弹性支撑连接，配备独立密闭防尘罩与负压吸尘接口。这种结构不仅有效隔绝了颗粒下落产生的机械震颤，还杜绝了粉尘扩散与气流扰动对传感器受力面的微小干涉，为物料的高精度静态测量提供了稳定的工况环境。

二、高精度传感与实时信号采集处理技术

系统选用高精度电阻应变式或数字式称重传感器作为核心检测元件，传感器分布采用多点对称受力布局，确保称量斗在受偏载或物料分布不均时仍能保持线性的受力响应，显著降低了机械安装偏载带来的静态计量误差。

在电气信号采集端，前端集成24位高精度A/D转换芯片与工业级运算放大电路，具备超高采样频率与低噪声抑制特性。配合系统内部编写的数字低通滤波算法和动态小波变换滤波，能够精准滤除输送带运转、气缸动作及厂房微振带来的高频机械杂波。

软件层面植入了落差自适应补偿与动态零点自跟踪算法。控制器在每个计量周期自动记录飞料质量，并依据历史数据趋势动态修正落差补偿值；零点自跟踪程序在每次排料完毕后实时校核空斗基准，彻底消除了由于料斗内壁微量残留积料而引起的累计误差漂移。

三、智能控制核心与工业总线系统集成

控制核心采用工业级PLC配合专用高速称重仪表或ARM嵌入式处理器架构，支持毫秒级任务调度与多通道并行运算。主控单元能够毫秒级响应传感信号变化，精准控制气动执行机构与变频电机的加减速曲线，实现平稳无冲击的启停控制。

人机交互界面配备工业触摸屏，具备直观的工艺流程图展示、多级配方存储与调用、批次参数设置以及实时重量曲线显示功能。操作人员可根据不同颗粒品种的物理特性，快速切换给料斜率、落差参数及公差阈值，极大降低了工艺切换带来的停机调整时间。

系统集成了标准工业以太网、Profinet、Modbus-TCP等主流总线通信接口，能够将瞬时称重值、班次累计产量、物料消耗速率及公差波动曲线实时上传至上层MES系统或ERP管理平台，为数字化车间的物料平衡管理与产品追溯提供了底层数据互联支撑。

四、故障自诊断、安全防护与系统维护机制

控制系统内置全方位的实时运行监控逻辑，设立了超差剔除、给料超时、料位缺失及传感器异常等多重自诊断保护功能。当检测到重量超出设定的上下公差范围时，系统会自动发出声光报警并联动下游分选机构进行废品剔除，避免不合格产品流入下道工序。

针对不同行业的作业环境需求，整套硬件系统依据防护标准进行密封加固，电气柜达到IP65防护等级，关键触料部件均采用304/316L不锈钢制造并进行表面抛光或防静电处理，有效防止物料对机械部件的化学腐蚀与物料摩擦产生的静电聚集。

方案在结构上推行标准化模块设计理念，计量单元与传动部件均采用快拆锁紧装置，便于日常清洗、物料清零与快速维护。控制软件自带一键标定与砝码自动校准流程，使日常点检与周期性计量认证工作更为标准化和便捷化。

五、系统整体价值呈现与现代化生产赋能

颗粒计量称重系统方案通过机电软一体化的高效融合，重构了散装颗粒物料的精准定量作业流程，彻底摆脱了传统称量方式受人为干扰大、速度瓶颈明显以及原料损耗高的弊端。方案在确保高称量节拍与毫米级流态控制的实现了物料消耗的精细化管控与生产数据的全流程追溯，为现代化流程工业的高质量生产与降本增效奠定了坚实的装备技术基石。
