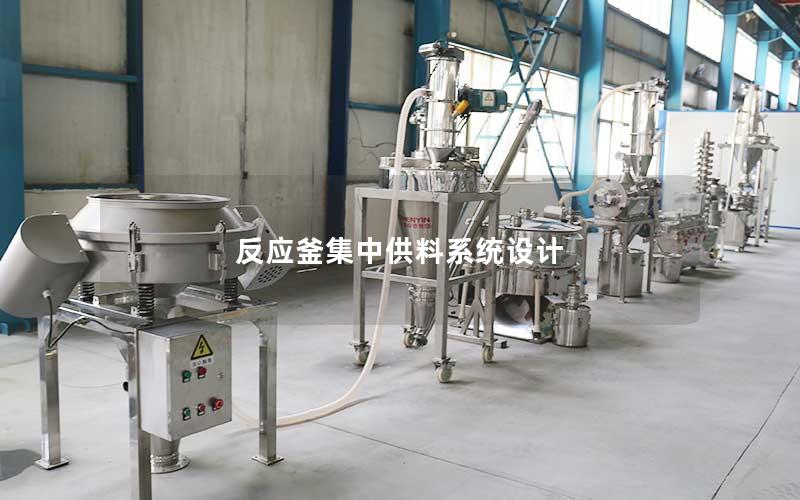

反应釜集中供料系统设计

反应釜集中供料系统作为现代精细化工、制药及新材料生产中的关键基础设施，直接决定了生产过程的自动化水平、配料精度与本质安全。该系统通过整合原料存储、密闭输送、精准计量、智能集控与安全环保等多项技术，实现了多源原料向多台反应釜的高效、连续、精准配送。系统的合理设计能够有效消除传统人工投料带来的粉尘飞扬、物料损耗及配比误差，显著改善车间作业环境，提升批次产品的一致性与产能效率，推动连续化与智能化生产转型。

总体工艺流程与输送管网架构设计

反应釜集中供料系统的总体工艺规划需立足于生产车间的空间布局与工艺节拍，构建科学的物料流转路径。在原料存储区，需针对固体粉料、液体溶剂及助剂的不同物料特性，分别规划料仓、储罐组以及中间暂存单元，并合理布置输送动力的安装位置，确保物流通道与检修通道相互独立，为后续管网拓展预留充足的物理空间。

在输送管网拓扑结构方面，系统通常采用矩阵式或环形管网架构，实现多组原料仓与多台反应釜之间的柔性调配。管路设计中应严格遵循流体动力学与粉体工程学原理，优化管道弯头曲率半径，选用内壁粗糙度极低的高品质无缝卫生级管道，最大程度降低沿程阻力并防止物料挂壁沉积。针对可能存在的交叉污染风险，管路节点处需设置双截断排放阀组与专用的吹扫置换接口。

针对不同相态的物料，输送动力形式的选择尤为关键。对于粉体颗粒物料，多采用正压密相气力输送或真空吸料技术，配合除尘气固分离装置，实现长距离密闭输送；对于液体物料，则配置变频磁力泵、隔膜泵或利用氮气压料系统，配合恒压回流管路，保障进入反应釜前端的物料流速与压力维持在稳定区间，避免脉动冲击对系统造成机械损伤。

高精度计量与动态配比系统配置

反应釜供料的核心在于计量的精准度与重现性。针对液体物料的进料计量，系统通常在反应釜进料支路配置高精度科里奥利质量流量计或高灵敏度电磁流量计，辅以快慢双速气动切断阀。通过流量计采集的实时质量与温度数据，控制系统动态调节阀门开度，在接近目标设定值时自动切换至微调进料，精准消除落差余量，确保配料精度达到千分之二以内。

对于粉体物料的配比添加，系统多采用失重式喂料秤或增量式计量料斗。计量装置悬挂于高灵敏度称重传感器支架上，配合防震软连接与独立称重模块，有效隔绝管道震动及气流扰动对称重精度的干扰。喂料端配备双螺杆喂料机或变频旋转阀，能够根据反应釜反应进程的吸收能力，实现恒定速率加料或分段梯级喂料。

控制系统内部嵌入了先进的闭环自适应补偿算法。该算法能自动追踪物料在输送管道内的飞料量，并结合环境温湿度变化带来的密度波动进行在线修正。系统具备动态零点校准与去皮功能，自动扣除管壁黏附物料带来的静态误差，确保每一批次进入反应釜的原料配比严格符合工艺技术标准。

自动化控制与智能集成软件开发

集中供料系统的控制层以高可靠性的可编程逻辑控制器（PLC）或分布式控制系统（DCS）为核心硬件架构。通过工业以太网与现场总线技术，系统将现场分布的传感器、变频器、气动仪表及执行机构无缝连接，实现全流程工艺参数的实时数据采集与毫秒级逻辑联锁响应，具备高度的抗干扰能力与全天候连续运转稳定性。

上位机监控软件配备直观的人机交互界面，以三维可视化形式动态展现全厂储罐、管线、阀门开关状态及反应釜液位、压力和温度。软件深度整合了配方管理模块与批次记录追溯功能，操作人员仅需在权限范围内选择对应工艺配方，系统即可自动解析加料顺序、进料速度及互锁逻辑，全流程记录物料批次号与投料实际值，形成不可篡改的电子审计追踪报表。

智能集成系统还引入了设备状态监测与预测性维护机制。通过实时分析泵组振动、电机电流波动、管网压降变化等特征数据，系统能够提前识别管道微堵、滤网破损或阀门密封磨损等潜在隐患，触发分级预警机制，并联动声光报警模块提示运维人员进行针对性检修，大幅降低了非计划停机时间。

安全防爆、防污染与绿色环保设计

精细化工与制药行业多涉及易燃、易爆及挥发性介质，供料系统的安全设计首重防爆与静电消除。系统全线用电设备、仪器仪表均需严格符合相应区域的防爆等级标准，所有金属管线、储料仓、除尘设备及法兰连接处均设置等电位跨接与可靠的静电接地网络，粉料输送管路中加装泄爆片、无焰泄放装置及管道隔爆阀，杜绝粉尘爆炸隐患。

在密闭输送与气相平衡方面，系统采用闭路循环或全氮气保护工艺。储罐与反应釜之间配置气相平衡管线，在物料注入反应釜的釜内被置换出的有机废气通过平衡管回流至原料储罐或集中引入尾气回收处理装置，既避免了反应釜内部压力过载，又实现了挥发性有机物（VOCs）的零无组织排放，满足严格的环保法规要求。

系统还深度集成了在线清洗（CIP）与在线灭菌（SIP）功能。管网内部设置全覆盖旋转清洗喷头与自排净倾斜坡度，在物料切换或批次轮换时，可通过自动化程序依次引入清洗液、纯化水及洁净压缩空气进行多级冲洗与高温吹扫，彻底消除物料残留与交叉污染风险，保证不同品种物料共线生产时的品质纯度。

现代反应釜集中供料系统的构建是一项融合了流体力学、自动化工程、安全环保及信息技术的系统性工程。通过合理的管网拓扑布局、超高精度的动态配比装置、自主协同的智能控制中枢以及严密的本质安全防护，该设计方案将离散复杂的物料配送转化为标准化、透明化的智能作业流，不仅从根本上夯实了车间安全生产防线，也为化工与制药企业实现精益化生产、柔性制造与数字化工厂建设奠定了坚实的底层装备基础。
