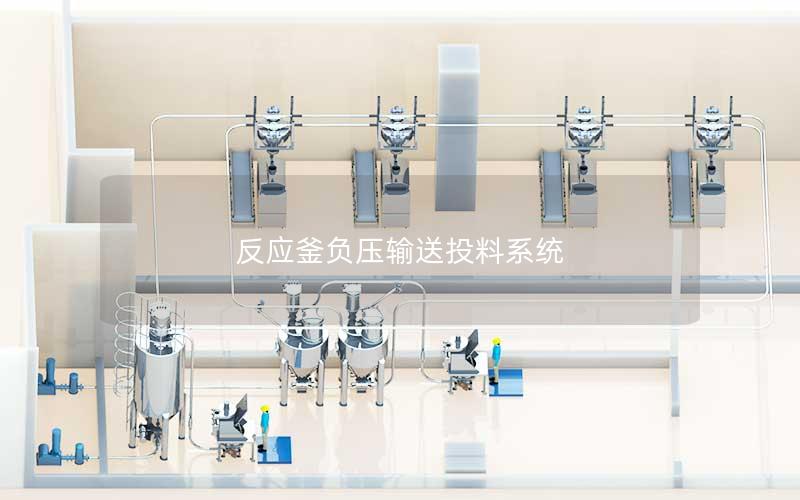

反应釜负压输送投料系统

在现代化精细化工、医药及新能源材料制造过程中，反应釜负压输送投料系统扮演着关键的工艺桥梁角色。该系统利用真空负压形成的气流压差，将各类粉体、颗粒等散装物料从储料区安全、密闭地输送并投递至反应釜内。系统深度集成了密闭防尘、惰性气体保护、精密计量与智能联锁控制技术，有效杜绝了粉尘飞扬外溢与物料氧化燃爆隐患，在提升投料精度、降低工人劳动强度的为企业实现了清洁化、本质安全化和全自动化连续生产。

系统运行原理与关键组成结构

反应釜负压输送投料系统以真空泵、罗茨真空机组或文丘里真空发生器为动力核心，通过在密闭管路及分离料斗内建立稳定的负压环境，促使进料口与受料端之间形成压力梯度。在大气压或辅助气源的推动下，粉粒料与气体形成气固两相流，以悬浮或集团状态沿着管道高速流向反应釜上方的气固分离装置。

系统的硬件构成主要包括投料站、输送管线、气固分离过滤器、反吹除尘机构以及底部快开卸料阀门。投料站配备开袋除尘与振动破拱单元以确保原料顺畅下料；输送管道采用食品级或耐腐蚀材质，内壁经抛光处理以减少物料残留与管壁磨损；分离料斗内布置高效聚酯或钛金属滤芯，有效拦截超细粉末进入真空发生源。

在管路与反应釜接口处，通常配置双蝶阀、气动球阀或旋转卸料阀等隔离组件。这些组件配合微差压变送器与位移传感器，实现物料在负压吸入、过滤分离、脉冲清灰及向常压或带压反应釜定量卸料的循环往复运作，构建了严密且顺畅的物理流转闭环。

密闭环保与本质安全防爆设计

传统敞开式人工投料极易产生粉尘逸散，不仅造成原料损耗与车间环境污染，更对岗位操作人员的呼吸系统造成职业健康危害。负压输送系统全程处于相对密闭的微负压运行状态，即使管道存在微小接口缝隙，气流也是向内吸入而非向外泄漏，彻底阻断了有毒有害粉尘向车间环境扩散的路径。

针对反应釜内多涉及易燃易爆溶剂挥发气的工况，系统引入了闭路循环惰化保护技术。输送介质采用高纯度氮气，在投料前后对输送管线和反应釜接口腔体进行多级置换与氧含量在线监测，将系统氧浓度严格控制在安全爆炸下限以下，隔绝了粉尘云与溶剂蒸汽混合引发爆炸的外部条件。

全套系统均遵循防爆电气标准，管线连接处设置静电跨接回路与法兰导电片，滤芯材质采用抗静电导电纤维，并配备泄爆片、阻火阀及压力传感联锁装置。当检测到管路压力或温湿度异常时，系统能于毫秒级时间内切断进料并开启阻火隔爆单元，全方位筑牢防爆安全屏障。

精准计量与智能化控制体系

负压投料系统通过深度融合称重计量技术，满足了现代工艺对投料配比精度的严苛标准。根据工艺需求，系统可选用失重式投料仓计量或受料分离斗增重式计量模块，配合高精度称重传感器与数字变送器，实现从几十克到数吨物料的毫克级或百克级静态称量与动态连续补给。

在电气控制层面，系统依托PLC主控单元与工业触控屏构建自动化中枢，支持多工方配方设定、批次物料追溯以及输送参数的自适应调节。控制系统实时采集管道真空度、瞬时流速、称重变化曲线及反应釜液位、压力信号，通过PID算法自动调谐负压发生源功率与卸料阀开度，杜绝加料过快导致的釜内物料结聚或气相爆沸。

智能控制平台还无缝对接工厂MES与DCS中央控制系统，具备全流程故障自诊断、滤芯堵塞反吹预警、料位缺料报警及自动在线CIP清洗与SIP灭菌控制功能。高度模块化的逻辑联锁，使得投料流程无需人工干预即可自动化平稳运转，大幅削减了人工误操作带来的工艺偏差。

多元化复杂物料的工艺适配能力

医药中间体及原料药合成工艺中，物料往往具备高活性、吸湿黏附或热敏性特征。反应釜负压输送投料系统通过对管路内壁进行特氟龙涂层防粘处理，加装辅助伴热或低温冷干脱水装置，保持物料在密闭管道中的流动悬浮活性，避免了吸潮架桥堵塞，契合GMP洁净车间的高洁净度规范。

在精细化工与新材料行业，针对磨损性强的催化剂、强腐蚀性助剂或流动性极差的高黏度粉体，系统采用大曲率耐磨弯头、陶瓷内衬阀门及气刀助流喷嘴，平衡了气流冲刷速度与磨蚀损耗，兼顾了高通量物料转移的效率与管路长效运行寿命。

系统还展现出优异的柔性布局适配度，能够跨越车间楼层、穿墙绕障实现长距离多源对多点的输送调度。无论是单个料斗供应多台并列反应釜，还是多批次不同辅料向单一主釜的依序投加，系统均能通过自动化管路矩阵切换阀门完成定向分发，释放了车间生产空间的立体化利用潜能。

反应釜负压输送投料系统的工业演进价值

反应釜负压输送投料系统以其密闭输送、防爆抑尘、精准称量和智能联锁等多维技术整合，重塑了传统化工与制药车间重度依赖人工搬运与开盖投料的旧有生产形态。技术革新不仅从源头消解了有毒有害介质泄漏与静电燃爆的安全环保风险，更以高度受控的工艺参数输入保障了批次产品品质的一致性与稳定性。

伴随智能制造装备向绿色化、低碳化与数字化方向深入迈进，具备自诊断清灰、全闭环气体循环利用及高灵活性配方调度的负压投料装备，正在成为现代流体与粉体工程升级改造的核心基石，持续赋能流程工业实现高质、安全与可持续的生产飞跃。
