反应釜自动投料系统工艺流程图解析

反应釜自动投料系统工艺流程图是现代精细化工、制药及新材料合成生产中实现自动化、标准化作业的核心技术图纸。该图纸全面标定了物料自原料仓储、精密计量、管路密闭输送至反应釜内的全生命周期物理流动轨迹，同时融合了传感器检测、执行机构联动以及安全联锁机制的逻辑关联。通过对其工艺节点、计量单元、反应釜接口以及控制回路的系统化剖析，工程人员能够准确把握流体与粉体物料的动态行为，识别关键工艺控制点，进而为系统设计调试、自动化控制策略编程及日常安全运维提供精准的工程指导。

储料与密闭输送工艺节点的架构解析

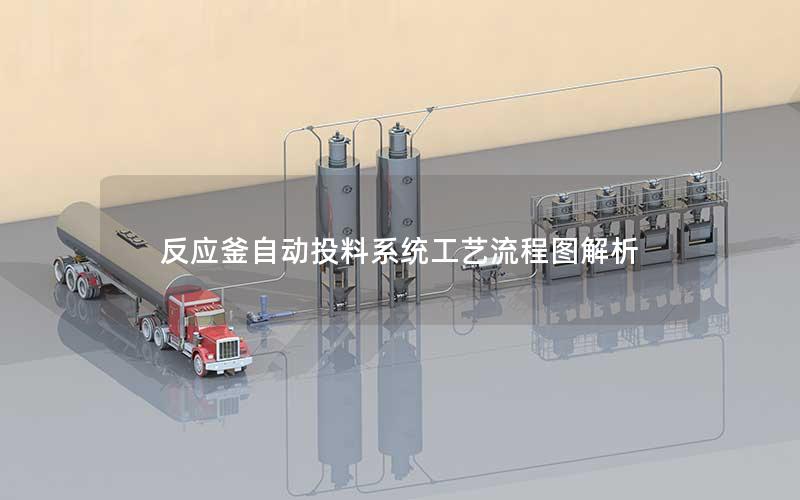

反应釜自动投料系统工艺流程图的起点通常集中于原料储存与初始转运单元。在图纸上，该区域详细标绘了粉体储料仓、液体储罐以及与之配套的气固分离与除尘设施。对于粉体物料，图示中清晰展现了仓顶除尘器、料位计与破拱助流装置的安装点位，这些节点构成了原料稳定输出的基础物理保障。

物料输送管线的标注体现了介质输送的核心方式。在气力输送图示中，能够明确识别出罗茨风机或压缩空气源、正压发料罐或旋转供料阀的串接关系；若为负压输送，则可观察到真空上料机与真空泵管路的交互逻辑。管道符号沿线标注了单向止回阀、膨胀节及伴热保温层标识，确保物料在流动过程中温度受控且杜绝物料回流。

液体原料输送单元则重点呈现了输送泵组与管阀配件的布置规律。在流程图中，离心泵、隔膜泵或磁力泵通常配有备用泵符号，管线上布置有过滤器、Y型过滤器及脉动阻尼器，用以过滤杂质并平抑管道水锤效应。这些前置节点的规范绘制，明确了物料在未进入计量单元前所历经的稳压与纯化过程。

高精度动态计量与配料控制回路解析

计量单元是整个自动投料工艺流程图的核心精度所在，图中通过仪表标识符号直观展示了物料在线计量的实现方式。针对固体粉料，流程图主要标注失重称、增重称或计量料斗，配有安装在料斗底部的压式或拉式称重传感器符号。这些传感器通过模拟量或总线信号与上位控制系统形成闭环，实现快慢双速给料电机的频率调节。

针对液体介质的计量回路，流程图重点标识了质量流量计、电磁流量计及气动调节阀的组合。图纸中以仪表位号清晰标出差压变送器与流量累加器的电气连接线，配合气动切断阀形成二级切断机制。当瞬时流量与累计给料量达到设定阈值时，系统能依据工艺图中的时序逻辑实现超前预关与精密微量补加，保证投料公差控制在极窄范围内。

配料顺序与工艺配方的逻辑流向在图中通过多路阀门组体现。针对多物料共用一条总管投料的工艺，流程图通过三通分流阀、换向阀及吹扫盲板的串并联排布，展示了防混料交叉污染的物理隔离措施，从控制图纸层面确立了配料阶段的配比精度与操作严密性。

反应釜投料口承接与防返串安全机制解析

物料注入反应釜的接驳区域在流程图中拥有极高的工艺安全级别。图纸中反应釜顶部的投料管口往往集成了多级隔离阀门，常见为气动超薄球阀或耐腐蚀刀闸阀。这一配置的目的是在非投料阶段将反应釜内部的高温、高压或腐蚀性气相与外部输送管线实现物理切断，防止釜内溶剂蒸汽向输送管道扩散。

流程图对压力平衡与排气置换系统的表达同样严谨。反应釜投料往往伴随釜内气相体积的变化，图纸上在投料口邻近位置清晰绘出了呼吸阀、冷凝回流管及废气收集处理支管。特别是在涉及易燃易爆或易挥发有毒介质时，投料口管路节点中会串接氮气吹扫及微负压抽气管路，确保投料瞬间物料顺畅下落且无有害气体溢出。

针对投料完毕后的管路自洁需求，流程图中通常标有在线清洗（CIP）与在线灭菌（SIP）喷淋球管线。这些管线与投料主管道交叉点均设有双重阻断阀及疏水排污阀，形成了图纸上闭环式的清洁保障结构，防止残留物料因长时间积存而结块或变质，确保下一批次投料的纯净度。

安全联锁与自控系统拓扑图解

工艺流程图中的信号与仪表连线构成了自动投料系统的神经脉络。图纸中通过特定的线条和文字代号，将现场执行机构（如气动阀、电磁阀）与DCS/PLC分散控制系统、SIS安全仪表系统紧密相连。例如，温度（TT）、压力（PT）及转速（ST）变送器的测点被严密标注于反应釜各个工艺段，与投料主控制回路形成硬接线联锁。

在联锁逻辑符号的表达上，图纸清晰反映了非正常工况下的阻断策略。当反应釜内部温度超限、搅拌器意外停转或釜内压力越过警戒上限时，投料管道上的紧急切断阀（ESD）将在毫秒级时间内接收到信号并强制复位关死，同时输送电机会同步断电，从而遏制热失控等严重工艺事故。

现场防爆与静电接地监控同样作为关键电气点位融入流程图标注。在粉尘防爆或甲类防爆防区，所有管路连接处的静电跨接线、法兰跨接符号以及料仓接地夹的信号回路均有明确体现，展示出自动投料系统在机械硬件、电气防爆与自动化逻辑深度交织下的本质安全设计。

工艺流程图对工程实施与运维的指导价值

反应釜自动投料系统工艺流程图不仅是机械设备与管道走向的平面映射，更是工艺配方实施、仪表自控协同以及安全红线把控的综合载体。从前端物料密闭调配的平稳性，到中端计量单元的毫厘把控，再到终端反应釜接口的防爆阻隔与全流程安全联锁，图纸中的每一个符号与管径参数都直接决定了实际生产的稳定性与良品率。

深入掌握该工艺流程图的系统逻辑，能够帮助工程人员在项目安装阶段精准指导管线坡度与阀门朝向，在自控联调阶段快速编写出容错率极高的PLC程序逻辑，在日常巡检维修中高效排查出料堵塞或计量漂移的根本诱因。这种以图纸为技术基石的工程认知，是保障化工医药装置实现无人化、密闭化与数字化转型升级的核心支撑。
