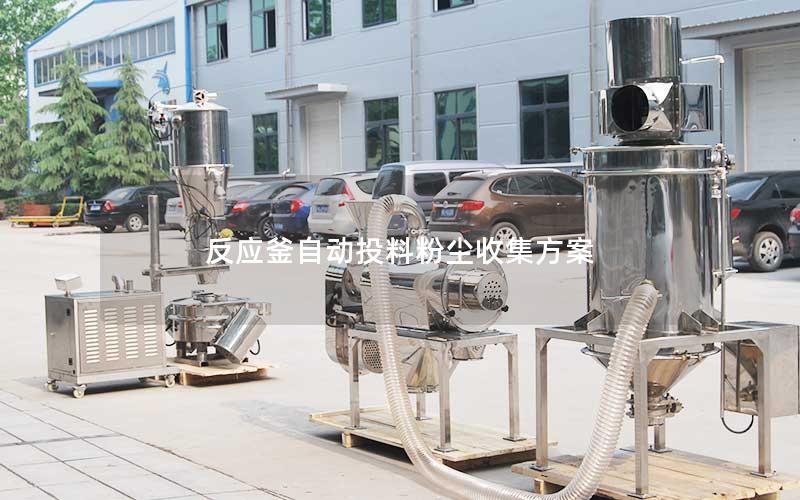

反应釜自动投料粉尘收集方案

反应釜作为精细化工、制药及新材料行业的核心反应装备，其投料过程极易产生高浓度粉尘，伴随溶剂挥发时更存在燃爆与职业健康风险。针对这一工况量身定制的自动投料粉尘收集方案，深度融合了流体力学密封、气力输送、多级气固分离及防爆自控技术。该方案通过源头密闭负压捕集阻断粉尘扩散，结合高效微孔覆膜过滤实现颗粒物达标排放与物料在线回用，并配备防爆抑爆及智能连锁系统，全方位保障生产安全、物料零浪费与车间超净环境，是现代化工企业推进绿色智造与本质安全生产的关键技术支撑。

1. 密闭式投料与尘源源头控制设计

反应釜投料过程中的粉尘逸散主要源于物料下落时的空气置换、物料与釜壁及液面的冲击飞溅，以及釜内热气流的升腾托举。传统的敞口式或简易集气罩投料往往因捕集风速不均和外部横向气流干扰，导致粉尘大量逸散至车间环境中。源头控制的核心在于变“无序扩散”为“有序受控”，设计时需构建以反应釜投料口为核心的物理全密闭空间，杜绝粉尘外溢的初始动力条件。

在工程结构实现上，方案采用双阀联锁气锁阀、无尘投料站或吨袋无尘拆包机与反应釜法兰刚性直连。投料对接端口配置气动充气密封圈或弹性补偿密封垫，在投料对接瞬间实现微米级贴合密封。配合投料系统内部设计的环形吸尘风道，在物料下落通道周围形成由外向内的环形渐缩负压风幕，确保即使在瞬间投料量激增时，物料下落产生的正压置换气流也能被瞬间抽吸吸纳。

针对反应釜内通常伴随的有机溶剂挥发气体，源头控制需兼顾风量动态平衡。系统通过釜顶压力传感器实时监测釜内微压波动，精确调控排风机变频转速，使投料口内部始终保持在-50Pa至-150Pa的微负压稳定状态。这种精准调控既能防止粉尘外溢，又能避免过大风量抽走过多溶剂蒸气，有效降低了除尘系统的负荷与冷凝液夹带风险。

2. 多级除尘与气固分离核心技术

反应釜投料粉尘往往粒径分布不均，且可能吸附微量水分或反应性挥发物，这对除尘系统的分离效率和防结露性能提出了极高要求。多级气固分离体系的第一阶段通常引入预分离装置，如低阻旋风分离器或重力沉降弯头。大颗粒粉尘在离心力与重力作用下快速脱离气流沉降，不仅分担了后续过滤介质的负荷，还能够实现高价值粗颗粒原料的即时无损回收。

二级精细过滤是整套方案的核心，主要采用抗静电PTFE覆膜滤筒或金属烧结网过滤器。PTFE微孔覆膜具有极佳的表面过滤特性，对0.3微米以上的超细粉尘拦截效率可达99.99%以上，且极低的表面摩擦系数让粉尘极难附着。过滤单元配备高压脉冲反吹清灰系统，通过文丘里管诱导二次气流，在纳秒级时间内使滤料产生高频振动与反向气流剥离，确保滤筒长期运行阻力稳定在较低水平。

鉴于部分化工反应釜的严苛物化环境，过滤介质还需进行特殊的疏水、疏油及耐酸碱浸渍处理。在处理具有吸湿潮解特性的原料粉尘时，除尘器箱体外层必须设计伴热保温层或采用热氮气循环反吹技术，严格将系统内部运行温度维持在露点温度以上，从根本上杜绝粉尘潮解糊袋和管路黏结堵塞的隐患。

3. 防爆安全防护与智能自控连锁

化工投料粉尘多数属于可燃性粉尘，加之反应釜内部挥发的可燃性蒸气，极易形成粉尘-蒸气杂化爆炸性环境。方案严格按照防爆标准（如ATEX或国标Ex规范）进行全流程安全设计。所有涉及粉尘流动的管路、软连接、除尘箱体及风机叶轮均采用导静电材质，并建立高可靠性的等电位跨接与接地网络，彻底消除静电荷积聚产生火花的可能性。

在被动防爆方面，除尘器箱体预留经过精准计算的超压泄爆口，配置无焰泄放装置或安装超高速隔爆阀。当系统内发生微弱爆燃先兆时，压力传感器与光学火焰探测器可在毫秒级时间内捕捉信号，触发隔爆阀迅速切断管道连接，将爆炸压力和火焰严密阻隔在独立单元内，严防火焰回火至反应釜引发灾难性二次爆炸。

电气控制深度集成PLC与SCADA工业物联网系统，构建多重安全连锁逻辑。系统实时采集压差、温度、氧含量、粉尘浓度等关键工艺参数。只有当除尘系统启动并建立起设定负压阈值后，投料气动阀门方可解锁开启；若监测到反吹压力不足、滤料破损或釜内温度异常，系统会立即执行紧急停机动作，联锁关闭进料机构并启动氮气惰化抑爆程序，形成全生命周期的本质安全闭环。

4. 物料在线回收与在位清洗（CIP）机制

对于高活性药物成分（API）或高价值贵金属催化剂的投料过程，粉尘收集方案不仅关乎环保，更直接关联原料收率。方案设计了粉尘的原位回流反哺机构，除尘器灰斗底部通过旋转卸料阀、真空输送斜槽与反应釜投料管路无缝对接。脉冲清灰剥离下来的粉尘可在重力与微正压辅助下，直接重新回落至当前批次的反应釜内，避免了二次转移带来的物料损耗与交叉污染风险。

为了满足制药与精细化工多品种轮换生产对批次清场和防交叉污染的严苛标准，整套管网与除尘主机均集成了在位清洗（CIP）与在位灭菌（SIP）功能。管道内部设计无死角、无盲端，内壁粗糙度Ra≤0.4μm，并在管网弯头、过滤腔室顶部布置全覆盖式360度旋转清洗球。清洗时通过程序自动喷射高压纯化水、清洗液及钝化液，实现全流程自动冲洗，并将废液定向排入车间污水管网。

清洗完成后的系统干燥与自检同样纳入自动化范畴。系统自动切换至热风烘干模式，借助高温洁净风迅速蒸发附着水分，并在投料前利用内置的差压衰减法自动完成管道与过滤器的气密性验证。快开式模块化卡箍连接与免工具维护结构，使得在偶发性滤芯更换或人工深度巡检时，作业人员可在数分钟内完成无尘拆装，最大程度压缩了停机维护时间。

反应釜自动投料粉尘收集方案是现代流程工业实现绿色低碳转型与安全生产升级的重要载体。该方案将前沿的流体力学流场优化、微孔表面过滤材料、本安型防爆联动架构与全自动清洗回收技术有机融合，有效解决了长期困扰化工与医药车间的粉尘飞扬、溶剂串扰及易燃易爆痛点，不仅显著提升了原料利用率与车间环境质量，更为企业满足严苛的环保与安监合规要求提供了完备的技术保障。
