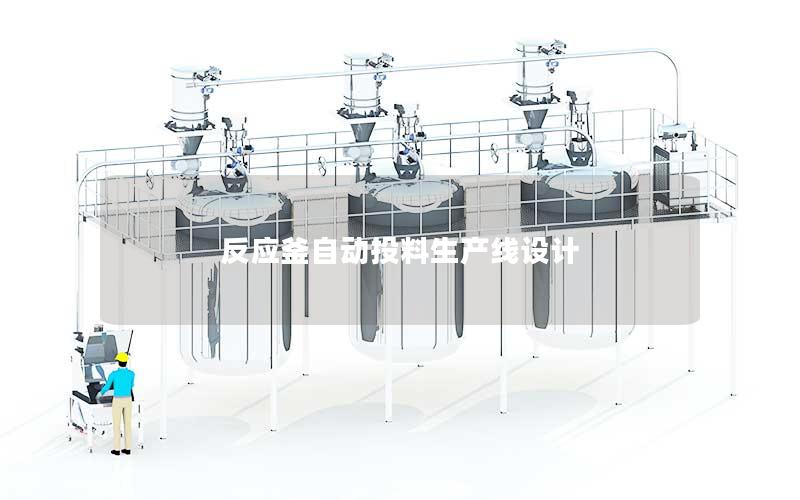

反应釜自动投料生产线设计

现代化工与制药工业对生产安全、计量精度及连续化作业水平提出了严格标准，反应釜自动投料生产线设计成为实现精细化制造的核心技术环节。该设计集成了气力输送、失重式计量、液体精密加注、防爆密闭对接以及PLC协同控制等多项关键技术，旨在解决传统人工投料粉尘污染大、计量误差高、易燃易爆物料接触危险性强等痛点。整套产线通过工艺模块化与数字智能化的深度融合，大幅提升了配料精度与生产节拍，在降低职业健康风险的推动车间迈向少人化、绿色化与高质量制造。

物料特性分析与输送系统选型设计

反应釜自动投料系统的首要任务是应对复杂多样的物料形态，因此必须依据物化特性完成差异化输送路径的规划。固体物料如粉体、颗粒的流动性、堆积密度、吸湿性以及黏壁倾向，直接决定了输送装置的选型与管路流道参数设计，需进行详尽的前期测试与流态模拟。

针对粉体原料，系统主要采用密相或稀相气力输送方案，并配套仓壁振打、气刀流化等破拱装置，确保物料在密闭管道内平稳流动而不发生堵塞。对于易碎颗粒或研磨性强的固体，则辅以低速管链输送机或柔性螺旋输送机，以降低物料破损率并减少机械构件的磨损。

对于液体及半流体原料，系统设计了耐腐蚀、高密封性的专用管道输送网络。根据介质的黏度与挥发性，合理选配磁力泵、隔膜泵或螺杆泵，并在管道末端配置防滴漏气动切断阀与自动伴热保温层，确保各类液体介质输送顺畅且计量稳定。

高精度计量与配料控制系统构建

计量精度的优劣直接关系到反应釜内化学反应的转化率与产品品质的一致性。固体物料的称重单元通常采用失重式喂料秤与高精度称重传感器组合结构，传感器配备专用的抗震动与抗侧向力隔离底座，有效规避车间机械振动对计量的动态干扰。

液体投料则依托质量流量计结合变频调节阀构成闭环控制单元。系统采用“快加-慢补-精微脉冲”的多阶段投料控制逻辑，在快速加料阶段提升生产效率，在接近目标设定值时自动切换至微量脉冲补料模式，有效克服了管道残余介质和落差惯性带来的计量偏差。

整个配料算法模块嵌入了动态自适应校准机制与落差自动补偿程序。控制器能够根据历史加料数据与实时环境变化，动态调整提前关阀量，确保每批次物料的实际投料误差稳定控制在千分之二以内，全面满足精细化学反应的严苛工艺标准。

密闭防爆对接与安全环保工程设计

化工车间通常处于易燃易爆或存在有毒有害气体的严苛环境，防爆与密闭是投料系统设计的重中之重。反应釜进料口普遍设计有气动分体式无尘投料阀或充气密封圈对接装置，在对接瞬间形成无泄漏密闭通道，从根源上杜绝物料外溢和粉尘飞扬。

针对易燃易爆物料，系统在进料前通过氮气置换装置对投料仓与反应釜颈部进行惰化保护，将氧含量降低至安全阈值以下。全线电气设备均严格遵循Exd或Exia防爆等级标准，金属管路与软管连接处设计有全域静电导出与跨接消除网络，消除放电隐患。

环保与排气平衡系统同样不可或缺。投料过程中产生的排置气体与微量浮尘，经由集成在投料口上方的脉冲反吹除尘装置进行气固分离，捕集的粉尘直接回落至反应釜内，净化后的尾气接入车间废气吸收管网，实现了物料零损耗与车间零污染排放。

自动化控制架构与智能信息化集成

控制系统是整条自动投料产线的神经中枢，通常基于冗余PLC控制器与工业以太网总线技术搭建。分布式IO模块将现场的压力、温度、液位、阀位等信号实时汇集，控制器依据严密的工艺互锁逻辑执行时序操作，防止误投、漏投或超温超压投料。

上位机SCADA系统提供直观的人机交互界面，实时以组态动画形式呈现各个储罐、阀门、称重单元及反应釜的运行状态。操作人员可通过预设的配方管理系统一键调取生产工艺，权限分级管理与操作日志留痕功能则为工艺保密和质量溯源提供了合规保障。

系统深度集成了与制造执行系统（MES）及企业资源计划（ERP）的数据接口，实现生产指令的自动下发与投料批次数据的实时回传。结合物料条码防错扫描机制，系统在加料前自动核验物料品名与批号，形成了全生命周期的电子批记录与质量闭环追溯链路。

反应釜自动投料生产线的系统化设计，不仅是机械结构与电气自动化技术的深度整合，更是对现代化工生产流程的本质安全化与智能化重塑。从源头原料的精准计量、输送过程的密闭防爆，到全流程的数据互联互通，该设计方案显著提升了产线运行的稳定性与产品均一性。伴随智能制造与工业物联网技术的持续演进，反应釜投料系统正加速向自适应优化控制与全自主黑灯车间形态推进，为流程工业的绿色低碳转型奠定坚实的装备基础。
