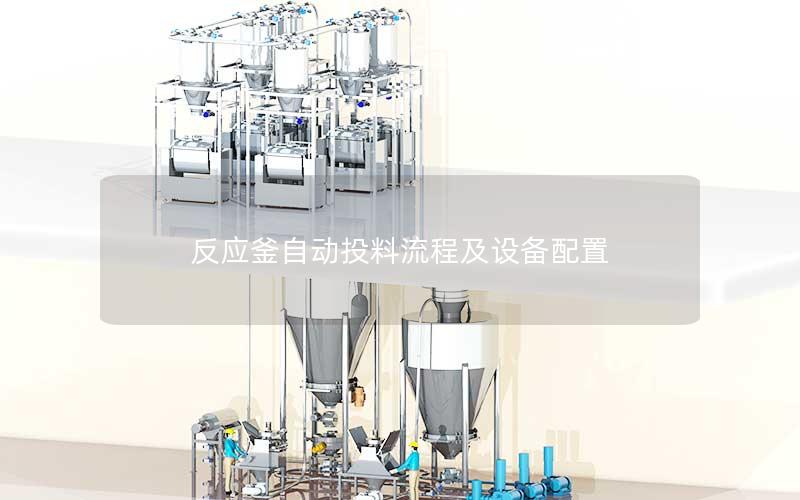

反应釜自动投料流程及设备配置

现代精细化工、制药及新材料合成生产中，反应釜自动投料系统是实现标准化作业、保障工艺稳定性和本质安全的关键环节。该系统融合了密闭输送、高精度计量称重、流体输送及PLC/DCS集中逻辑控制技术，针对固态粉料、高粘度流体及易燃易爆液体等不同相态物料，建立了连续、密闭、定量的投加作业链条。通过标准化工艺流程与专业化设备的高效协同，杜绝了粉尘扩散与有毒有害介质泄漏，大幅提升配方执行精度，实现了从原料仓储到反应终端的全流程数字化智能管控。

固体粉料自动投料流程与设备配置

固体物料的自动化投加通常涵盖拆包卸料、密闭输送、缓冲暂存及定量进料四个核心工序。大宗粉料由吨袋拆包机或无尘投料站完成解包，物料在微负压环境下被吸入系统，防止粉尘外溢。随后，物料通过真空上料机或正压稀相/密相气力输送管道被转移至反应釜上方的计量缓冲料仓，完成从原料区到反应单元的高效流转。

在关键设备选型上，密闭拆包系统多配备机械拍打装置与脉冲布袋除尘器，以应对结块及细微扬尘问题；气力输送管道内部常做镜面抛光或特氟龙防粘涂层处理，避免物料挂壁与交叉污染；投料终端则根据物料流动特性配置星形卸料阀、无轴螺旋给料机或电磁振动给料器，配合气动滑板阀实现反应釜进料口的绝对切断。

为克服微粉易搭桥、起拱的物化特性，缓冲仓锥体部位普遍加装助流气碟或气动敲。针对高危或剧毒粉体，系统引入密闭式手套箱与单向快接隔离阀门，在投料全过程维持微负压保护，投料完毕后系统自动执行管道吹扫程序，杜绝粉料残留与倒吸风险，确保固相物料输送的安全通畅。

液体物料计量输送流程与管路设备配置

液体原料的自动化进料多遵循“储罐暂存—动力输送—精确计量—阀阵分配—釜内喷淋”的工序逻辑。系统启动投料指令后，工艺管路中的换向切断阀依次动作，输送泵平稳启动，液体经由输送总管送至安装在反应釜上方的计量管廊，并在流速与开度调节入釜内预定液位或参与反应，投料结束后启动伴热或惰性气体扫线，保持管线清洁。

输送核心设备依据液体性质进行针对性配置，易燃易爆及挥发性溶剂优选无泄漏屏蔽泵或磁力驱动离心泵，高粘度介质选用双螺杆泵或气动隔膜泵；计量元件首选科里奥利质量流量计，其测量精度可达千分之二且不受流体温度、压力及粘度波动影响；管路截止与换向环节广泛采用卫生级气动球阀或双密封隔膜阀，并配备阀位机械与电气双重反馈机构。

为防止液体滴漏引发副反应或安全隐患，管道末端装配防滴漏切断阀与浸入式下料短管，引导液流沿釜壁滑落或直接深入液面下方，降低飞溅起泡和静电积聚；管线设计兼顾温控补偿，配置伴热带与保温夹套，满足常温下易凝固或热敏性液相物料的高品质输送需求。

高精度计量称重系统与自动化控制集成

计量称重是自动投料流程的决策中枢，主要包含釜体失重计量、批次料斗增重计量以及在线质量流量累加三种模式。针对整釜大批量连续投料，反应釜支耳下常嵌装高精度剪切梁称重传感器；针对多种小配方固体添加剂，通常在反应釜上方设置独立的增重式计量称量斗，实现多组分分级加料。

控制层以PLC（可编程逻辑控制器）或DCS（分散控制系统）为核心架构，依托工业以太网与现场总线同各称重变送器、变频驱动器及现场仪表互联。上位机部署配方管理系统（RMS），严格遵照ISA-88批量控制标准，具备工艺配方预设、权限审计追踪、报警联锁记录及批次物料平衡报表自动生成等功能。

控制算法采用粗给料与精给料协同控制的双速进料策略，给料初段变频器驱动给料机构高速运行以缩短周期，接近目标设定值时自动切换至低速微调状态；系统内嵌落差自动补偿（空中落料预估）及自适应滤波算法，有效过滤反应釜内部机械搅拌引起的震动干扰，将投料动态计量误差严格锁定在±0.2%以内。

安全防爆与密闭环保联控机制

涉及易燃易爆气体、蒸气或可燃性粉尘的反应工况，整套自动投料系统必须执行严苛的防爆设计准则。所有安装于防爆区内的驱动电机、电磁先导阀、限位开关及接线箱均符合相应的Ex d隔爆或Ex ia本安防爆等级；管道法兰连接处统一实施金属跨接，料仓及软连接采用防静电导电材质，系统配备静电接地连续性监测报警仪。

密闭环保机制侧重于反应过程中的气相平衡控制与VOCs（挥发性有机物）治理。反应釜进料口上方设有自动充氮气幕或双联锁充氮置换阀室，投料前执行真空置换或连续吹氮，将设备内部氧气浓度稀释至安全阈值以下；投料时釜内排出的带压置换气被引入平衡管路，或并入冷凝回收与尾气洗涤吸收塔，杜绝有害气体直排车间。

安全保护联锁机制构建起多道设备屏障。投料控制逻辑与反应釜内部温度、压力、搅拌状态以及外围阻火器紧密联动；当釜内出现异常超压、超温或搅拌电机骤停时，自动化系统在毫秒级内紧急切断气动进料切断阀并联锁停泵，同时开启氮气事故压制阀，有效阻断事故扩散链条，确保系统全生命周期处于受控状态。

自动化投料系统的价值升华与运行协同

反应釜自动投料流程将复杂的物理输送、精准的计量分配、严密的逻辑控制与多层级的本质安全防护深度融合。专业化硬件设备选型与标准化自控程序的协同运作，打破了传统人工敞口配料效率低下、安全风险高、产品均一性差的瓶颈，推动车间实现无人化或少人化的封闭生产模式。

在现代化制造升级背景下，这套系统不仅重构了投料工艺链，实现了从原料投入到化学反应的全流程精准追溯与闭环控制，还通过设备模块化与管路集成化设计，大幅减少了物料损耗与废气无组织排放，为精细化工及制药企业构筑起安全、绿色、智能的高质量生产基石。
