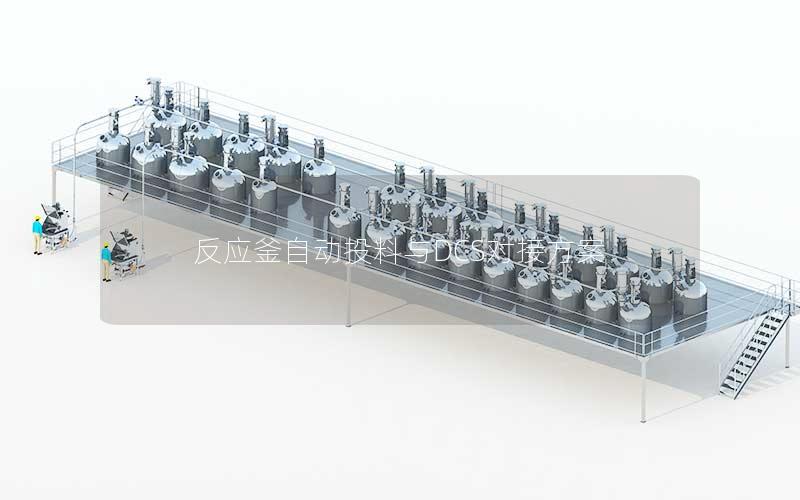

反应釜自动投料与DCS对接方案

反应釜自动投料与集散控制系统（DCS）的深度对接，是现代精细化工、制药及新材料生产实现自动化、标准化与本质安全的核心环节。本方案围绕硬件接口集成、通信数据交互、配方批次控制逻辑以及系统联锁运维四个核心维度展开构建，通过高精度计量仪表、工业总线网络与DCS控制算法的高效协同，消除人工加料带来的计量误差、安全隐患与批次波动，构建全流程闭环可追溯的投料自动化体系，全面提升装置运行效率与产品质量一致性。

一、硬件架构与现场仪表系统集成

反应釜自动投料硬件体系由底层执行机构、高精度传感计量单元以及中间信号传输模块共同构成。在物料输送管道与釜体关键节点上，针对液体物料配置科氏力质量流量计与气动切断调节阀，针对固体粉料则采用失重秤、称重模块及防爆变频螺旋给料机。所有计量单元的输出信号均需具备高灵敏度与高重复性，确保物料在不同流速和工况下的精准测量。

现场仪表与DCS控制柜之间采用分层分布式拓扑结构进行部署。模拟量（4-20mA+HART）与数字量信号通过防爆安全栅接入现场远程I/O站，再经由工业以太网或冗余屏蔽双绞线汇入DCS主控机柜。这种架构大幅缩短了现场硬接线距离，不仅降低了电磁干扰对微弱信号的影响，还为后续产线扩容提供了标准化的硬件接口。

硬件层面的防爆与冗余设计是方案平稳落地的关键保障。在涉及易燃易爆气体或粉尘的危险区域，所有现场阀门定位器、电磁阀及称重传感器均严格遵循本安型或隔爆型标准。核心供电回路、DCS控制器CPU及主干通信网络均配置双重热备冗余，确保单点硬件故障不会导致投料中断或系统失控，保障生产装置长周期安全运行。

二、通信协议与实时数据交互机制

现场投料单元与DCS系统之间的互联互通依赖于标准化、低延迟的工业通信网络。系统主干网络普遍采用PROFINET、Modbus-TCP或OPC UA等工业通信协议，建立现场PLC/智能仪表与DCS控制站之间的高速数据通道。通过明确定义数据帧格式与寄存器映射地址表，实现对瞬时流量、累计重量、阀门开度及料位状态的高频采集与指令下发。

数据交互机制采取“周期扫描+事件触发”相结合的双轨模式。针对连续变化的质量、温度与压力数据，DCS以毫秒级周期进行轮询刷新，确保操作界面趋势图与工艺参数的实时呈现；对于料仓空料、管路堵塞、超差报警等异常事件，则采用中断触发机制优先处理，确保控制系统能以最高优先级响应现场突发状况。

为保障数据传输的高可靠性与一致性，通信层设计了严格的心跳握手检测与数据校验机制。通过引入循环冗余校验（CRC）与超时重发策略，杜绝因网络瞬态波动导致的指令丢失或误动。当通信链路出现偶发性中断时，系统能自动触发安全保持或预设回退逻辑，锁死当前投料阀门并向操作员发出通信告警，避免出现过量投料或误加料风险。

三、控制逻辑与配方批次管理设计

自动投料控制逻辑严格遵循ISA-88批次控制标准，将复杂的投料过程拆解为加料准备、快加粗调、慢加精调、管路吹扫与计量核验等若干个标准的阶段控制逻辑（Phase）。DCS系统内置的配方管理引擎能够根据不同产品的工艺配比，自动调用对应的工艺参数，生成结构化的批次控制顺序功能图（SFC），实现一键式全自动投料流转。

多级动态落差补偿算法是实现高精度投料的核心手段。在投料初期，控制系统全开给料阀并驱动变频器高速运行，实现物料的快速注入；当投料量达到目标值的80%至90%时，系统自动平滑切换至小流量慢加阶段；系统根据物料黏度、管路残存量及阀门关闭延迟时间，动态计算空中悬浮量并自适应修正提前关阀量，将终点加料误差严格控制在工艺允许的公差范围内。

安全联锁逻辑贯穿于投料控制的全生命周期。DCS系统将反应釜内的温度、压力、搅拌器运行状态以及下级冷凝回流状态作为投料的前置联锁条件。若检测到反应釜搅拌停止、釜内温度超温或压力异常超标，系统将瞬间封锁投料指令并联锁关闭进料紧急切断阀，同时启动氮气吹扫或应急降温程序，实现工艺安全与自动化控制的深度绑定。

四、系统调试、安全协同与运维保障

系统联调过程采用“虚拟仿真先行、实物分步验证”的实施路径。在正式接入危险化学品前，先利用仿真测试平台对DCS组态逻辑、通信接口和配方流程进行离线模拟，排查逻辑死锁与参数配置错误；随后在现场以水或惰性溶剂进行带料冷态联动调试，精准标定各类流量计、称重传感器的零点与量程，校准加料超前量补偿参数。

DCS与安全仪表系统（SIS）的协同防护机制为系统构建了多重安全屏障。在自动投料日常控制由DCS自主调控的SIS系统独立监测关键安全工艺变量。一旦发生可能引发冲料、剧烈副反应的恶性工况，独立于DCS的SIS系统将越权动作，直接切断安全联锁总阀，切断物料供应，确保自动化系统在任何失效模式下均处于安全受控状态。

人机交互界面与数字化运维体系为投料方案的长期稳定运行提供支撑。DCS操作站提供直观的三维工艺拓扑图、物料批次追踪表及动态报警清单，完整记录每一次投料的起始时间、设定值、实际值及操作人员信息，形成符合行业规范的电子审计追踪记录。依托系统沉淀的设备运行与加料偏差历史数据，运维团队能够开展预防性维护，定期对阀门磨损、管道结垢及仪表漂移进行预警与校准。

方案价值与技术演进

反应釜自动投料与DCS系统的深度融合，将传统的间歇式、依赖人工经验的加料作业转变为全封闭、数字化、自适应的现代化生产流程。该方案有效阻断了有毒有害物料与操作人员的直接接触，显著降低了职业健康与现场安全风险，同时极大提升了配料精度与批次稳定性，消除了人为误操作带来的质量缺陷。

随着工业互联网与智能算法的持续演进，自动投料系统正逐步向具备自学习、自诊断能力的自适应高级控制（APC）迈进。通过与制造执行系统（MES）和企业资源计划系统（ERP）的无缝集成，物料计量数据将实时贯通底层控制与上层业务决策，为化工企业打造高度柔性化、数字化的智能车间奠定坚实的自控基石。
