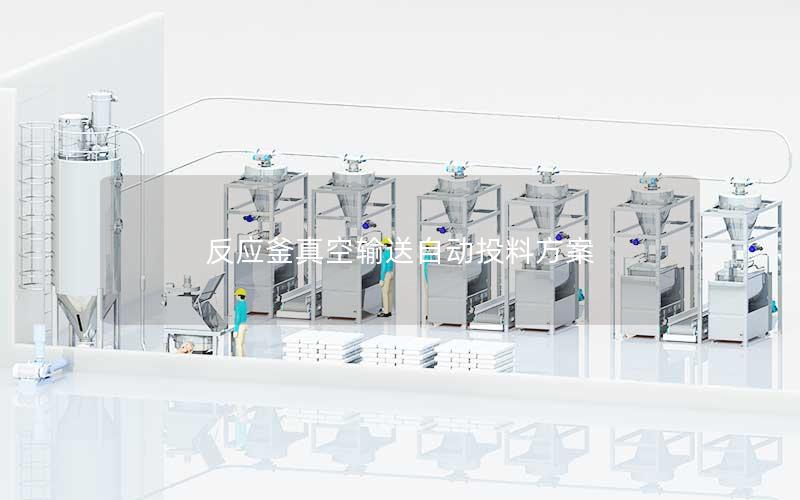

反应釜真空输送自动投料方案

反应釜真空输送自动投料方案是现代精细化工、制药以及新材料生产领域中解决粉粒体物料密闭转运的核心技术体系。该方案依托负压气力输送原理，集成了真空发生装置、密闭受料与过滤分离结构、高精度计量配料模块以及PLC智能化控制系统，有效解决了传统人工投料造成的粉尘逸散、有毒有害气体挥发、物料交叉污染以及计量偏差大等安全与质量隐患。通过实现物料从拆包、筛分、精准计量到自动密闭注入反应釜的全流程自动化作业，不仅全面提升了生产车间的洁净度与防爆安全等级，还有力保障了工艺配比的重现性与反应过程的稳定性，成为推动化工生产迈向数字化、清洁化与智能化的关键装备方案。

系统工作原理与核心工艺流程

反应釜真空输送系统基于空气动力学与负压输送原理运行。系统启动时，通过罗茨真空泵、真空发生器或文丘里喷射泵在受料容器及管路内部形成高真空环境，利用反应釜外部环境与输送管道之间的气压差，将拆包站或储料仓中的粉体、颗粒物料吸入管道并顺畅输送至安装于反应釜上方的真空受料分离器中。

当物料随气流进入受料器后，气固混合物在重力沉降腔体和高效钛金属烧结或PTFE覆膜滤芯的共同作用下实现快速高效分离。物料受重力影响沉降至受料器下部锥体，洁净气体则穿过滤芯排出。在此过程中，系统配备的反吹气囊会根据设定的脉冲程序，利用压缩空气或高压氮气瞬间对滤芯进行反冲洗，使吸附在滤芯表面的超细微粉脱落，确保滤芯长期保持低阻力运行和高效过滤性能。

在排料阶段，受料器底部的气动出料阀根据主控系统发出的加料指令开启，物料在密闭状态下依靠重力迅速泄入反应釜内。若反应釜内部存在正压或伴随有挥发性有机溶剂蒸气，出料阀组会配合气动阻断阀及氮气置换系统进行协同动作，确保投料过程中釜内挥发气体不倒灌，从而完成一个周期性循环投料动作。

关键设备选型与防爆安全设计

设备材质与结构设计直接关系到系统的耐腐蚀性与长周期运行寿命。真空输送主机通常选用304、316L不锈钢或哈氏合金制造，内壁经过精密镜面抛光或防静电特氟龙喷涂处理，表面粗糙度严格控制，以消除粉体挂壁和物料残留风险。管路连接均采用无死角的快开卡箍结构或高密封法兰，便于在线清洗和拆卸维护。

安全防爆是反应釜投料系统的设计重中之重。针对化工生产中易燃易爆物料或反应釜内含有甲醇、甲苯等易燃溶剂的特殊工况，整套真空输送装置严格按照ATEX防爆标准设计。系统全线管路与设备必须具备连续接地导静电通道，滤芯采用抗静电材质，从源头上杜绝静电聚集引发火花的安全隐患。

在应对釜内溶剂蒸气反流与氧气浓度控制方面，方案配置了高等级的氮气全密闭置换系统。在投料前与投料间歇期，系统会自动充入高纯度氮气对受料仓及管道进行置换，使系统内氧含量维持在极限安全阈值以下。在下料口处配置双蝶阀联锁隔断装置与阻火抑爆阀，彻底切断反应釜与外部输送管路之间的物理通道，构筑全方位的安全防护屏障。

自动化控制与高精度计量配料系统

自动化投料方案以PLC或DCS中央控制系统为核心大脑，配合高响应触摸屏人机界面，实现对整个工艺流程的动态监控与闭环控制。操作人员只需在上位机中选择预设的产品配方，系统即可自动调用参数，自主协调控制真空泵启动、阀门切换、脉冲反吹、加料速度以及排料时机，显著降低了人为误操作的概率。

高精度称重计量模块是保障反应过程物料配比精确的关键环节。系统通常在真空受料器或原料供给仓底部集成高灵敏度的称重传感器组，采用失重式或增重式动态计量技术。在投料过程中，控制系统依据实时反馈的重量数据实施快慢两级投料控制，在接近目标重量时自动转为脉冲点动微量补料，有效克服物料空中落差带来的计量误差，使整体投料精度稳定在千分之二以内。

系统还具备完善的工艺数据记录与智能追溯功能。投料批次、瞬时重量、累计投料量、投料用时以及系统压力波动等关键工艺参数均能实时存储并生成报表，支持与工厂MES或ERP系统进行数据互通。当出现物料短缺、气压异常或管路堵塞等故障时，系统会立即触发声光报警并连锁停机，确保生产工艺的严密性与规范性。

应用优势与工业生产效益分析

密闭环保与职业健康保障是该方案展现出的突出优势。传统人工敞口投料容易造成粉尘飞扬和物料飞溅，不仅导致原材料严重浪费，更会对车间操作人员的呼吸系统造成长期损害。真空密闭输送彻底隔绝了物料与外部环境的接触，消除了车间粉尘扩散，使操作现场满足严苛的环保排污标准与GMP洁净生产规范。

在生产效率与工艺质量控制方面，自动化连续投料大幅缩短了反应釜的辅助作业时间。系统具备输送速度快、输送距离长的特点，可实现跨楼层、长距离的自动化供料，消除了人工搬运和吊装物料的繁琐环节。精准稳定的投料速度避免了因一次性投料过快引发反应釜内瞬间剧烈升温、暴聚或溢料的工艺风险，提升了化学反应的转化率与产品均一性。

从企业长期运营成本考量，该方案展现出了良好的经济回报率。高度自动化的运行模式大幅削减了现场操作定员，降低了劳动强度与人工成本。密闭输送极大降低了高价值原料的损耗率，且系统维护结构简洁、易损件少、使用寿命长，为精细化工企业实现降本增效、推进本质安全型工厂建设奠定了坚实的基础。

反应釜密闭化智能投料的技术价值

反应釜真空输送自动投料方案将现代气力输送工程、防爆安全隔离技术与数字化计量控制进行了深度融合，精准攻克了粉体物料向复杂化学反应体系安全、清洁、精准转运的技术瓶颈。该系统从底层结构上消除粉尘外溢和气体倒灌的潜在隐患，为高危、高毒及易燃易爆化工物料的处理提供了高可靠性的解决方案。

伴随智能制造与绿色化工战略的深入推进，具备全密闭、高精度计量、自清洗防爆特性的反应釜自动投料技术，已成为推动现代工业从传统劳动密集型粗放生产向自动化、无人化、连续化智能车间转型升级的关键驱动力量。
