反应釜投料自动化工艺设计

反应釜投料自动化工艺设计是现代精细化工、制药及新材料生产实现安全、高效、高精度制造的核心环节。该项设计贯穿于物料特性适配、高精度计量输送、先进过程控制及多维安全保障等关键维度。通过将质量流量计、失重秤、气力输送与自动化控制阀门等硬件深度融合，配合DCS与PLC系统的批次配方算法，能够显著消除人工操作带来的计量偏差与安全风险。系统实现了投料速率与釜内反应动力学参数的实时动态关联，在保障反应平稳与产品品质均一性的构建起涵盖本安防爆、压力联锁与故障自诊断的全流程防护屏障，有力推动了流程工业由经验操作向智能化、标准化生产的全面升级。

一、投料工艺需求分析与物料特性适配

反应釜投料工艺的设计首要立足于对物料物理与化学性质的全面解构。工业反应物料涵盖高粘度液体、易吸潮粉体、腐蚀性介质以及易燃易爆气体等多种形态，不同物料在流变学与热力学特性上差异显著。设计阶段需针对各类介质测定粘度、休止角、临界爆炸极限及热敏感性，据此确立物料进入反应釜的物理形态约束与工艺路径边界，避免因物料堵塞、气阻或相分离导致投料中断或失衡。

物料的化学反应活性直接决定了进料模式的选择。对于剧烈放热反应或气液多相接触反应，物料必须根据反应动力学参数实行微量连续滴加或分级控速注入，以防局部过热引发副反应或冲温暴聚。反之，对于吸热或平衡反应，则需采用快速定量投料以维持反应体系能量平衡。工艺设计必须与化学反应机理深度耦合，将单批次加料总量分解为精确的时间-流量曲线。

设备接触材质与环境耐受能力亦是工艺适配的核心指标。针对强酸、强碱或卤素离子介质，接触管路与阀体需选配哈氏合金、钛材或衬氟材料；针对吸潮易结块的微纳米粉体，则须配置惰性气体干燥保护系统与管壁微振动装置。通过在投料前置单元实现物料特性的精准调理，能够从源头上消除介质附着、结晶或分层带来的计量干扰，为后续精密输送奠定可靠基础。

二、关键硬件选型与精密计量输送系统架构

液体物料计量输送单元依托科里奥利质量流量计、隔膜计量泵及伺服调节阀构建高动态响应回路。质量流量计不受流体温度、压力及粘度波动干扰，可直接采集介质质量流速并反馈至控制器。在微量加料场景下，选用高精度柱塞式或双螺杆计量泵配合高频脉冲阻尼器，能够实现毫升/分钟级别的无脉动平稳进料，有效杜绝了因流量骤变导致的局部反应剧烈波动。

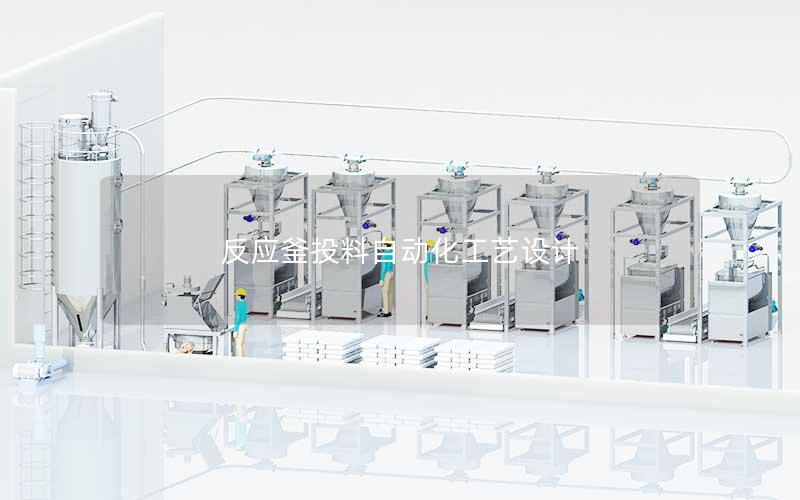

固体粉粒体物料采用失重式喂料秤与密相气力输送相结合的架构。失重秤通过高灵敏度称重传感器实时监测储料斗重量变化率，借助变频螺杆转速的动态补偿，在连续或间歇给料模式下均能达成千分之二以内的动态计量精度。对于长距离跨车间输送，采用密相低速气力输送技术，利用干燥氮气作为载气，既保护了粉体晶型不受剪切破碎，又避免了物料飞扬与静电积聚。

管路布局与阀门终端设计追求零死角与防滴漏性能。反应釜进料口普遍采用嵌入式双截止取样阀或底部冲洗式角阀，阀芯与釜内壁实现平滑齐平过渡，杜绝物料在进料喷嘴处积存碳化。所有管线均依据ASME BPE标准配置在线清洗（CIP）与在线灭菌（SIP）接口，并在液路末端集成防滴漏自封闭单向阀，切实杜绝了关阀后的延时滴落现象，确保了批次投料的绝对断开与物理隔离。

三、自动化控制策略与多变量闭环算法优化

控制系统基于ISA-88标准搭建分层配方管理系统，在分布式控制系统（DCS）或可编程逻辑控制器（PLC）中建立模块化批次控制程序。系统将复杂的投料过程解构为排空置换、预充填、主加料、微量滴定及管道吹扫等标准化操作阶段。操作人员通过人机交互界面下发电子批记录配方，系统即可自动调用对应阀门阵列、泵组转速与计量参数，全过程规避了人工干预带来的操作漂移。

在核心加料阶段，控制系统采用前馈-反馈复合控制算法，将投料速率与釜内过程变量深度关联。当釜内温度、压力或氧化还原电位逼近工艺控制阈值时，自适应PID控制器将自动修正调节阀开度，实施限流抑制；在放热反应失控临界点，控制系统将即刻切断进料并联动夹套强制冷却。这种基于反应状态实时反馈的变速率自适应调节，攻克了大惯性、大滞后反应系统中传统定速加料的控温难题。

针对物料输送过程中的空中落差误差，系统开发了智能落差自整定补偿算法。通过计算阀门动作闭合时间与管路残余物料自由落体质量，动态提前触发截流指令。配合高频采样滤波技术，有效滤除搅拌器运转及反应釜机械振动对称重传感器的干扰，不仅实现了进料终点的精准捕捉，更在千公斤级大容量投料场景中实现了克级的高精度闭环截断。

四、全流程安全联锁与异常容错机制构建

安全仪表系统（SIS）在自动化投料工艺中构建了独立于基本过程控制系统的应急防护层。SIS系统按照安全完整性等级（SIL）要求配置三重冗余传感器与快速切断电磁阀（ESD）。当检测到反应釜超温、超压、搅拌电机异常停转或急停信号触发时，紧急切断阀可在毫秒级时限内实施双向截断，强制隔离物料储罐与反应釜，彻底阻断危险能量与反应介质的持续扩散。

投料环境的本安防爆与惰化防护贯穿整个流体输送链路。系统在投料前必须自动执行反应釜与密闭管路的抽真空及高纯氮气正压置换程序，通过在线氧含量分析仪连续监测气相空间，仅在氧体积百分比降至安全浓度以下时，控制器才释放进料使能许可。投料管道配备高敏静电接地在线监测器与阻火呼吸器，从硬件层面消解静电积聚放电与火焰回窜的物理条件。

故障预测诊断与异常自愈逻辑极大提升了投料工艺的连续容错能力。系统通过对比驱动电机的电流载荷、输送泵进出口压差曲线及气动阀门行程反馈时间，实时诊断管道气锁、滤网堵塞、阀门卡涩等早期异常。一旦发生轻微堵塞，系统自动切换至反吹管路进行高压介质反洗，若故障持续则自动将当前投料状态与已加物料量压栈存储，安全悬停投料进程，确保工艺状态可追溯、可复现、可安全恢复。

反应釜投料自动化系统的综合价值展望

反应釜投料自动化工艺设计通过物料特征解构、尖端装备集成、智能算法赋能与严苛安全联锁的协同运作，实现了从离散型原料供应到连续可控反应输入的根本性转变。高度一体化的自控投料体系不仅大幅降低了高危有害介质暴露对现场操作人员的健康风险，同时以数字化、精准化的输送节拍从底层锁定了产品批次质量的稳定性，为现代过程工业向全流程连续化合成、精益化生产及数字化孪生工厂演进铺就了坚实的技术基石。
