反应釜批次自动投料系统设计

反应釜批次自动投料系统作为现代精细化工、制药及新材料生产的核心装备，对提升配方精度、保障反应安全与提高生产效率具有决定性意义。该系统通过深度融合流体力学、精密计量、自动化控制与工业物联网技术，打破了传统人工投料带来的质量波动与安全隐患。围绕该系统的工程化设计，从系统总体架构与工艺适配、高精度计量与输送执行、批次控制与配方软件算法、本质安全与故障联锁四个关键维度展开深入探讨，为实现高重复性、低物耗及本质安全的智能化投料作业提供完整的技术实现路径。

系统总体架构与工艺流程适配设计

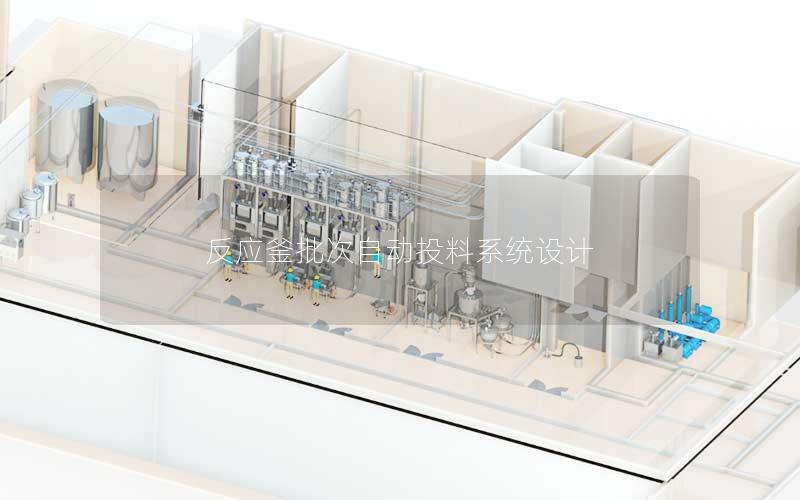

反应釜批次自动投料系统的总体架构设计必须建立在严密的工艺流程梳理基础之上。系统在物理布局上通常划分为原料存储区、计量分配区、中转输送区以及反应釜反应区。针对防爆、洁净及腐蚀性等复杂工况，架构设计需严格区分防爆等级区域与无菌控制单元，合理规划物料流动管线，尽量利用重力落差配合密闭管道输送，最大限度减少弯头和死角，以降低物料残留与管路阻力。

在管路与阀门拓扑结构方面，系统采用高度集成的阀阵式歧管设计，确保多组分液体与固体原料能够按需切换且互不污染。液体投料管路配备自排净设计的无菌隔膜阀或高精度气动切断球阀，并结合在线清洗（CIP）与在线灭菌（SIP）管路接口，实现批次切换过程中的快速冲洗与干燥，防止交叉污染对后续反应批次造成品质干扰。

模块化与可扩展性是总体架构设计的另一项核心原则。随着企业生产品种的切换与产能扩增，投料系统需预留辅助投料接口、备用称重传感器通道及总线通讯节点。这种模块化拓扑不仅缩短了现场安装与调试周期，还能使单台反应釜根据反应工艺的演变灵活接入微量添加剂管道或高粘度浆料进料系统，保证系统具备长周期的工艺适应能力。

高精度计量与物料输送执行机构设计

计量精度是批次投料系统的生命线，执行机构的设计需针对液体、粉体及块状物料的物性差异采取定制化方案。对于液体物料，系统主要采用质量流量计与增重式/减重式计量罐协同的方案，利用科里奥利力原理直接测定物料质量，规避温度和压力波动对密度的影响，配合多段式气动调节阀实现“大流量快速粗加、微流量脉冲精加”的两阶段投料控制。

固体粉料的自动投料执行机构则着重解决流动性差、易架桥和扬尘问题。设计上通常选用无尘投料站配合真空上料机，末端搭配变频调速的双螺杆喂料机或振动给料阀。为了克服粉体粘壁与下料不畅，计量斗配备气锤破拱器或低频气动振动器，并采用微负压闭环除尘系统，确保固体物料在密闭环境下以恒定速率连续且精准地落入反应釜内。

输送末端的动态补偿机制是消除系统误差的关键。执行机构设计中融入了落差动态修正与阀门关断延时补偿算法。系统能够根据当前管道流速、粘度变化及阀门动作时间，实时调整提前关阀量，有效消除管道残液滴漏和空中飞料引起的计量偏差，确保各组分批次添加误差稳定控制在千分之二以内。

批次控制与配方管理系统软件设计

软件系统架构严格遵循ISA-88国际批次控制标准，采用模块化分层设计思想，将控制逻辑解耦为过程、单元过程、操作和阶段四级状态机。底层PLC负责执行高可靠性的时间敏感逻辑，如阀门开关、电机启停与流量PID闭环调节；上位机SCADA系统则专注于配方编辑、物料流向动态监控、报警管理与数据采集归档，实现控制层与执行层的无缝协同。

配方管理模块赋予操作人员高度灵活的生产调度权限。工程师可根据生产工艺需求，在配方编辑器内自由组合投料顺序、投料速率、温度触发条件及搅拌伴随动作。系统支持并行投料与顺序投料模式的自由切换，针对剧烈放热或需特定滴加速度的反应，软件能够将投料速率与釜内实时反应参数深度绑定，实现基于工艺状态反馈的自适应投料曲线追踪。

为满足精细化工与制药行业的合规性要求，软件系统深度集成了电子批记录（EBR）、操作审计追踪以及FDA 21 CFR Part 11合规模块。系统对配方的每一次修改、参数设定的调整以及每批物料的投料时间、实际用量、批次号进行全生命周期加密记录，生成不可篡改的数据报告，确保整个批次生产过程具备完整的可追溯性。

本质安全防护与故障冗余联锁机制

本质安全是反应釜投料系统设计的底线原则。针对易燃易爆有机溶剂投料，系统所有电气元件、传感器与执行机构均选用高等级本安型（Ex-ia）或隔爆型（Ex-d）防爆产品。投料前置单元配备高纯氮气置换与动态氧含量监测系统，通过建立微正压氮封保护，将投料管道及釜内氧气浓度稀释至安全阈值以下，杜绝静电积聚与爆炸风险。

过程安全联锁机制是防止工艺事故的坚固防线。系统设置了多重物理量交叉联锁逻辑，当检测到反应釜内温度超温、压力超压、搅拌器意外停转或冷凝回流系统失效时，控制系统将在毫秒级时间内强制切断投料阀门并联锁停止进料泵。针对剧烈放热反应物料，系统设计了紧急降温与阻聚剂/终止剂自动注入接口，保障异常工况下反应釜处于受控状态。

硬件冗余与故障导向安全设计贯穿于控制系统全生命周期。关键物料的进料管线上设置双重串联切断阀，气动执行器均选用故障安全型（Fail-Safe）常闭弹簧复位机构，确保在遭遇突发断电、断气等极端工况时阀门能够自动回位密封。控制回路采用双通道传感器冗余校验机制，一旦发现信号漂移或断线即刻触发降级保护，将装置的风险系数降至最低。

反应釜批次自动投料系统是一个集成了机械精密输送、多变量实时计量、标准化批次控制软件以及全方位安全联锁的复杂工程体系。通过科学划分工艺拓扑结构、精细化选型计量与输送执行机构、严格构建符合行业标准的批次管理系统，并构筑多层次的软硬件安全屏障，现代化工企业能够从根本上克服传统人工操作的不确定性，在大幅提高产品收率与质量一致性的实现绿色、安全、高效的现代化智能制造转型。
