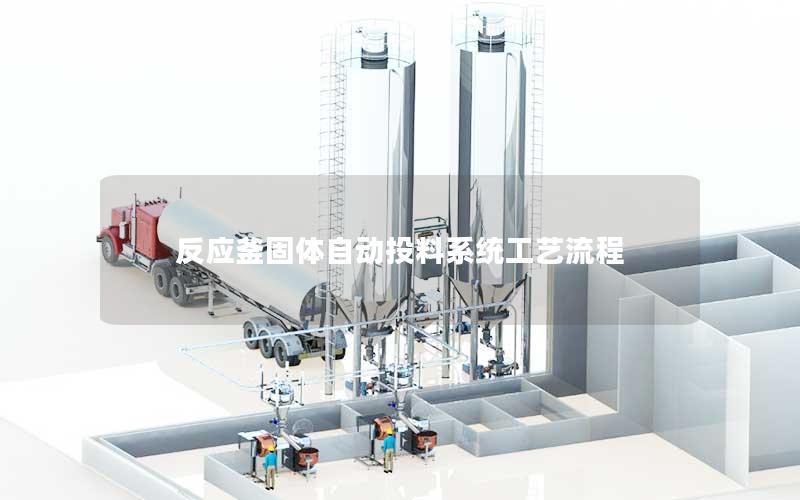

反应釜固体自动投料系统工艺流程

反应釜固体自动投料系统是现代精细化工、制药及新能源材料生产中的关键核心装备，其核心目标是实现固体粉粒体物料由存储单元向反应容器的精准、密闭、连续或间歇式转移。该工艺流程深度集成了无尘拆包投料、精密称重计量、密闭气力输送、反应釜气固隔离以及全流程智能联锁控制等先进技术，彻底解决了传统人工投料作业中粉尘漫延、溶剂挥发倒窜、称量误差显著以及易燃易爆安全风险高等工程痛点。通过对整套投料流程的自动化与密闭化重塑，系统显著提升了批次反应的工艺重复性、物料利用率以及车间本质安全度，是推行绿色制造与数字化车间建设的重要技术支撑。

原料拆包与暂存预处理流程

在固体投料工艺的起始端，各类散装粉体或颗粒物料首先通过专用拆包单元接入系统。针对小袋包装物料，系统通常配置手套箱隔离型无尘拆包站，操作人员在密闭视窗内借助负压除尘环境完成解包与倾倒，外溢粉尘被高效吸附在过滤滤芯上并经脉冲反吹落入料斗；对于吨袋包装物料，则采用配备电葫芦起吊与气动拍打机构的吨袋拆包机，借助底部扎带解开口与机械辅助下料，确保堆积密度大、流动性差的固体原料顺畅排出。

物料进入落料仓后，将即刻进行物理状态预处理。针对原料在储存运输过程中容易产生的受潮结块或夹杂异物问题，落料口下方通常紧跟布置破块机与旋转振动筛，对结块物料进行柔性剪切粉碎，将物料颗粒度限制在工艺允许范围之内；高强磁选器在线剔除潜在的铁磁性金属杂质，既保护了后续输送管道与阀门不受磨损卡阻，也消除了金属摩擦在易燃工况下产生机械火花的隐患。

经过筛分除杂的合格固体物料，借助重力或短距辅助输送机构流入中间暂存料仓。该料仓装配有连续雷达料位计与高低位音叉开关，实时监测仓内物料存量，并在仓体锥部设置流化板或气动破拱喷嘴，防止流动性极差的超细粉体发生架桥或鼠洞现象。在此阶段，系统还根据物料物化特性配置惰性气体充氮保护回路，持续置换暂存仓内残存空气，为后续的安全投料构建微正压干燥缺氧环境。

物料精密计量与动态配比控制

精准的配比是确保化学反应平稳与产物分子量分布均匀的工艺核心。暂存仓底部的物料通过柔性软连接下泄至精密计量单元，系统普遍采用失重式喂料秤或增重式受料斗作为计量执行机构。失重秤通过高灵敏度数字称重传感器，实时监测整个给料仓体及内部物料的总质量变化率，将测得的实时失重速率与配方预设值比对，自动生成闭环调节信号。

执行机构根据物料流变特性选用单螺杆、双螺杆或旋转给料阀，驱动系统则匹配高性能变频器或伺服电机。在投料起始阶段，系统启动快加料程序，送料螺杆全速旋转以缩短加料辅助工时；当喂料量达到预设阈值的85%至90%时，控制系统自动平滑切换至慢速微量加料模式，有效克服物料惯性落差对最终称重精度的干扰，确保加料终端精度稳定控制在千分之二以内。

整个配料过程依托PLC或DCS工控平台实现数字化配方管理与动态纠偏。系统支持批量配方一键调用与历史投料曲线无缝追溯，当遇到物料容重微小波动时，内置的自适应滤波算法可动态修正螺旋落差值与冲量误差。不仅如此，配料单元具备超差自动报警、自动补料与物料去向确认功能，坚决阻断由于配方偏差而引发的反应失控或批次产品报废风险。

密闭气力输送与气固隔离工艺

完成计量的固体物料需穿过复杂管网输送至反应釜上方，气力输送系统承担着这一封闭传输重任。根据物料破碎敏感度与输送距离，工艺常选用正压密相动压输送或负压稀相抽吸输送。以高纯氮气作为输送介质的密相气力输送中，物料在高气压、低流速工况下呈栓塞状推移，在保证高固气比输送效率的极大地减轻了输送管壁的磨蚀磨损以及易脆粉体的次生破碎。

输送管路设计全面贯彻洁净与流体动力学规范，全线采用内外抛光的不锈钢卫生级管道，弯头处设置大曲率半径或特制耐磨盲三通，消除盲区与死角。管道各连接法兰均铺设防静电跨接铜带，并在管路关键节点装配在线静电消除装置，将高速物料摩擦碰撞产生的静电电荷快速导入接地网，杜绝高压粉尘输送工况下的静电积聚放电危险。

当输送管线与反应釜对接时，气固隔离技术是防范工艺事故的重中之重。针对反应釜内部普遍存在的高温有机溶剂、强酸强碱蒸汽及工作压力，输送末端与釜口之间严密构筑了双重硬密封气动切断阀与充气式密封盲板阀组合，并设有中间氮气吹扫阻隔腔。在非投料期间，隔离阀门组处于常闭自锁状态；投料过程中，吹扫氮气形成微向釜内的气幕压力帘，彻底杜绝易挥发溶剂反窜凝结于管道内导致固体物料糊化板结堵塞。

釜顶受料分配与智能联锁协同

物料到达反应釜顶部受料端口后，进入末端气固分离与进料缓释环节。釜顶配备特制旋风除尘受料器或烧结金属滤芯式脉冲过滤器，输送气相被高效捕集净化后通过阻火器排出或循环回收，洁净固体颗粒则在重力驱动下穿过气动落料阀进入反应液面。为避免固体物料瞬间剧烈倾泻入釜导致传热失控或搅拌桨受损，下料端通常配置连续调频旋转卸料器，实现固体物料的匀速、弥散式注入。

反应釜进料过程受一套极其严格的安全逻辑联锁程序实时监管。投料启动前，中央控制系统全面轮询反应釜工艺状态：釜内氧气含量必须经在线激光氧分析仪确认低于安全防爆极限，釜温、釜压必须处于安全工艺窗口，且搅拌桨的运转电流与转速信号必须反馈正常。一旦其中任何一个监控指标发生偏离，系统将禁止开启受料阀门并触发声光预警。

在投料推进期间，系统还保持对反应釜放热速率的深度闭环联动。当监测到反应釜夹套降温负载达到极限、釜内放热超温或压力异常抬升时，安全联锁回路立即发出紧急指令，投料阀与计量螺杆在毫秒级内实现联动急停，切断固体原料供给。整个受料组件还集成原位清洗（CIP）与原位灭菌（SIP）管路，在生产换批阶段自动清洗釜顶接口残料，彻底避免物料交叉污染。

反应釜固体自动投料系统通过从拆包除杂、精准计量到密闭输送、协同落料的完整链条，重塑了传统化工单元操作的物料流转模式。密闭负压与惰化气力的工程应用，将固体粉料的输送转化为纯粹连续受控的工艺管流，使有毒易燃粉尘被彻底约束在工艺设备内部。称重计量与反应釜工况监控系统的深层次网络融合，实现了由单机控制向全流程数字化联锁响应的技术跨越，为现代精细化工装置构筑起兼具高精度、高洁净度与高可靠性的自动化物料投递基石。
