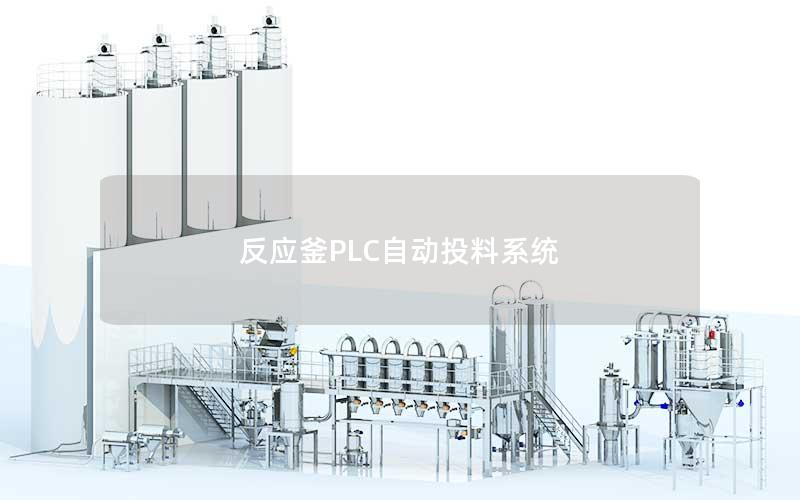

反应釜PLC自动投料系统

反应釜PLC自动投料系统是现代精细化工、生物医药及新材料制造领域的核心自动化装备。该系统深度融合PLC可编程逻辑控制器、高精度称重传感模块、工业总线网络与执行机构，实现了多组分固体、液体物料的高精度计量、按序输送与闭环受控投加。系统全面取代了传统人工搬运与估量投料的作业模式，不仅彻底解决了人工投料精度离散度大、易受环境干扰等痛点，更通过多重工艺联锁保障了危险介质操作的本质安全，为流程工业实现配方保密、质量追溯以及智能化转型奠定了坚实基础。

一、系统硬件架构与多源感知执行单元

反应釜PLC自动投料系统的底层运行依赖于高可靠性的工业级硬件拓扑。系统主控层通常选用运算速度快、抗干扰能力强的中大型PLC作为控制中枢，负责实时解析工艺逻辑、运算控制算法以及协调外围从站设备。主控机柜内部集成了高分辨率的模拟量输入模块、高速计数模块以及安全继电器，为海量工况信号的高速采集与可靠输出提供了底层硬件支持。

在传感与执行层面，系统配置了多元化的物理量感知仪表与高精执行器件。针对固体颗粒或粉料，系统结合安装于反应釜或中间计量斗底部的防爆称重传感器，配合变频螺旋给料机、气动旋转阀实现物料输送；针对液体物料，则采用高精度质量流量计配合变频计量泵、气动调节切断阀进行精准控制。所有执行阀门均配备开闭到位双触点反馈，确保执行动作与PLC控制指令实时保持一致。

人机交互与工业通信网络构成了硬件架构的连接纽带。现场防爆触摸屏与中控室上位机SCADA系统通过工业以太网、Profinet或Modbus-TCP等高速工业总线与PLC主站建立实时通信。操作人员可在直观的动态工艺画面上监控管线流向、液位高度、釜内压力及投料进度，同时系统具备完备的冗余供电与防雷接地设计，确保在恶劣工业环境下常年连续稳定运行。

二、精准计量算法与柔性配方控制逻辑

实现高投料精度的核心在于PLC内部嵌入的动态计量控制算法。系统在加料过程中采用分段式投料策略，将单次投料划分为快投、慢投以及点动精调三个阶段。在加料初期以最大流速快速注入，当物料重量达到设定目标值的预定比例时，PLC迅速切换至慢速滴加模式，并在临近目标值时利用高频点动切断阀门，有效化解了物料流动惯性带来的冲击影响。

动态落差自动补偿机制进一步消除了空中残余物料对计量结果的扰动。系统能够在每次投料循环结束后，自动对比实际称重值与设定目标值之间的误差，利用自适应滤波与权重自整定算法实时更新下一次投料的“提前关阀量”。这种自学习机制有效克服了原料批次密度差异、管道黏附阻力及仓压变化所造成的精度漂移，使系统称重误差稳定控制在严苛的公差范围之内。

配方管理与时序逻辑控制赋予了系统应对多品种生产的柔性化能力。PLC程序内置配方矩阵库，支持多达数十种原辅料的投放顺序编排、配比设定与延时控制。系统严格按照预设工艺节拍，实现先固体后液体、先基料后催化剂的分步协同投料，并支持在反应过程中根据釜内实时温度、pH值等工艺指标进行动态定量补料，完美贴合复杂化学反应的工艺要求。

三、全流程安全联锁与自诊断防护体系

反应釜作为高温、高压或易燃易爆反应的承载体，其投料过程必须建立在极致的安全保障之上。PLC系统深度植入了严苛的工艺前置条件联锁：在启动任何投料指令前，程序会自动扫描并确认反应釜搅拌器是否处于正常运转状态、釜内温压是否处于安全窗口、放空阀与氮气置换系统是否就绪。若任一前置条件未满足，系统将实施刚性逻辑锁定，从源头杜绝误操作引发的爆沸或超压风险。

硬件故障自诊断与异常响应机制保障了突发工况下的设备与人员安全。PLC实时监测各路传感器的断线、超量程信号以及阀门动作超时故障。在输送管路发生堵塞、气源压力骤降或阀门反馈丢失时，系统能在毫秒级时间内触发声光报警，并自动暂停当前投料步序，将关联阀门切换至预设的安全失效位置（Fail-Safe），防止原料不受控泄漏或反应失衡。

防爆区安全隔离与紧急停车系统（ESD）形成了深层防御屏障。所有进入现场的仪表回路均经过本安型安全栅进行能量限制，满足化工防爆区域规范。系统在物理层与逻辑层均配置有最高优先级的急停闭锁功能，一旦遭遇中控急停信号或外部火灾报警联动，PLC将立即切断所有加料管线执行机构的动力源，启动惰性气体压制程序，确保装置在极端条件下的本质安全。

四、数字化生产协同与综合应用效益

系统与上层制造执行系统（MES）及企业资源计划系统（ERP）的无缝集成，打通了车间生产的数据孤岛。投料过程中的每一种物料批次、实际投加量、操作员工工号、加料起止时间以及关键工艺参数曲线，均由PLC自动打上时间戳并打包上传至数据库。这种自动生成的电子批记录不仅满足了GMP合规性认证与严苛的化工品溯源审查，还彻底杜绝了人工抄录带来的数据造假与遗漏。

自动化投料系统的投运显著提升了工厂的生产效率与职业健康水平。全密闭管道化与机械化的输送作业，将操作人员从高粉尘、强腐蚀、易挥发的恶劣现场环境中彻底解放出来，大幅降低了职业危害与人身暴露风险。与此系统规避了人工倒料耗时长、辅助作业多的弊端，使得批次生产周期大幅缩短，设备利用率和产能得到了成倍释放。

物料的高精度投放与标准化管控为企业带来了显著的经济效益与质量跃升。通过精准消除配料过程中的人为超量添加与配比失调，原材料的消耗利用率显著提高，减少了废料与副反应产物的生成。反应过程一致性的提升，使得成品批次间的质量均一性达到极高水准，显著提升了核心产品的行业竞争力与市场信誉度。

反应釜PLC自动投料系统的工程价值

反应釜PLC自动投料系统将先进的工业控制理论、精密仪器仪表与现代生产管理流程有机统一，构成了化工和制药工艺智能化升级的关键抓手。该系统不仅攻克了高危物料精准输送与防爆联锁控制的行业工程难题，而且实现了从物理投料到数字追溯的全流程闭环管理，有力驱动了传统离散批次制造向精细化、绿色化、智能化的现代工业范式稳步迈进。
