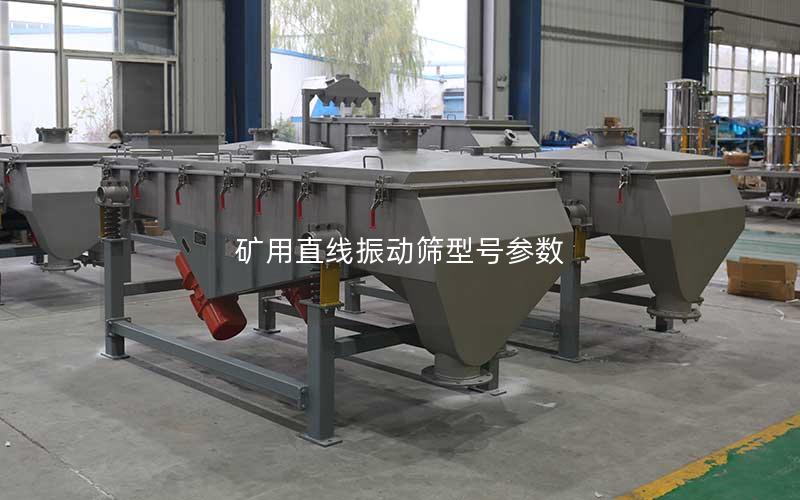

矿用直线振动筛型号参数

矿用直线振动筛是矿山、煤炭、冶金及建材等行业物料分级、脱水、脱介与脱泥的关键设备。设备的选型与性能发挥高度依赖于其型号规格与各项技术参数的精准匹配。掌握筛面规格、激振动力、处理能力以及结构外形等核心参数，不仅能够帮助选矿厂优化工艺流程、提高筛分效率，更能有效降低设备磨损与能耗，保障整条选矿生产线的连续稳定运行。深入理解这些技术指标是实现矿山高效精细化生产的重要基石。

一、型号命名规则与筛面尺寸规格

矿用直线振动筛的型号命名通常包含结构特征、筛面层数及筛面有效工作尺寸等核心信息。行业普遍以汉语拼音字母与数字组合来定义，例如“ZKB”或“ZSM”代表直线振动筛或重型筛，前缀数字若带有“2”则代表双层筛面结构，无数字前缀则一般默认为单层结构。明确型号命名规范有助于工程人员在技术交流与方案设计阶段迅速建立设备雏形认知。

型号中的关键数字通常对应筛面的有效宽度和长度，单位一般为分米或毫米。常见的标准规格包括1236（宽1.2米、长3.6米）、1836、2448、3060直至3661等大型重型规格。筛面宽度直接决定了料层在筛面铺展的均匀厚度与瞬时物料通过量，而筛面长度则控制着物料在筛网上的有效停留时间与充分透筛几率，二者协同决定了筛分质量。

在多层筛网配置中，各层筛面的间距与层数参数同样是选型要点。多层设计可以在有限的占地面积内完成多级粒度划分，但上层筛网的开孔率和透筛率会直接影响下层筛网的物料负荷。合理根据工艺要求确定筛面层数与有效面积，是确保物料达到预期分离精度与产量指标的基础保证。

二、动力匹配与激振系统核心参数

激振动力系统是矿用直线振动筛的动力心脏，其配置参数直接关系到筛机的振动力度与运行可靠性。矿用直线筛多采用双卧式振动电机自同步技术，或采用单电机驱动双偏心块箱式激振器结构。电机功率根据筛箱自重与处理量从2×3.7kW覆盖至2×45kW甚至更高，精准的功率匹配能防止重载启动困难或大马拉小车的高能耗问题。

振动频率与振幅是决定物料抛掷状态的两大关键力学参数。矿用直线筛的工作振动频率一般在750rpm至1000rpm（即12.5Hz至16.6Hz）之间，配合双振幅6mm至12mm的机械振幅。高振幅与低频率组合更适合大块矿石的松散与重负荷筛分，而适度提高频率、降低振幅则有助于细粒物料的脱水与细粒级透筛。

振动方向角与筛面安装倾角亦属于动力学设计参数。直线筛的振动方向角通常设定为40°至50°（以45°居多），该角度能使筛面物料在受力后呈线性跳跃前移，既避免物料过度堆积，又减少了矿石对筛板的直接垂直撞击。筛面安装倾角多在0°至10°之间调整，平倾角常用于脱水脱介作业，微负倾角或正倾角则依据处理流速需求灵活设定。

三、处理能力与物料特性适应参数

设备的处理能力参数通常以每小时处理吨数（t/h）标定，其数值区间跨度巨大，小至几十吨每小时，大型重型矿用筛可达上千吨每小时。额定处理量并非孤立存在的固定值，它深度绑定于物料的真密度、堆积松散比重、表面水分以及进料粒度组成等物理性质。

入料粒度上限与筛孔分级范围是限定设备选型边界的核心工艺参数。常规矿用直线筛允许的给料粒度上限通常在150mm至300mm以内，分级筛孔尺寸则分布在0.5mm至100mm的宽广区间。在煤矿脱介与脱水工艺中，筛缝尺寸常常细化至0.25mm至1mm，对筛面平整度与物料层流动稳定性提出了极高要求。

处理含水率较高或黏性较大的矿物时，物料的黏度与透筛临界参数尤为关键。针对这类工况，参数设定中需重点校核物料临界粒度（0.7至1倍筛孔尺寸）所占比例，合理选配防堵孔聚氨酯筛板或不锈钢条缝筛板，以保证在额定处理负荷下筛孔不糊堵、筛分效率不衰减。

四、机械结构强度与安装外形参数

矿用直线振动筛的机械自重、静负荷与动负荷参数是土建设计与钢结构平台承载计算的重要依据。随着处理量和筛面规格的增加，整机重量可达数吨至数十吨，运行时传递至支撑基础的动载荷系数通常按静态载荷的3至5倍进行冗余设计，以保证厂房架构的安全稳固。

筛箱主体结构材质厚度与连接工艺参数直接决定了设备的抗疲劳强度与服役寿命。高品质矿用筛的侧板普遍选用10mm至16mm高强度钢板，且整板坚决摒弃任何焊接裂纹源，采用环槽铆钉冷铆连接技术；横梁通常采用厚壁无缝钢管或箱型结构，表面包裹耐磨聚氨酯或天然橡胶涂层，以应对恶劣矿浆冲刷。

整机的外形轮廓参数与减振支撑间距关乎现场布局与检修空间。长宽高外形尺寸决定了进料溜槽与下部漏斗的接口标高；减振系统无论是采用高弹橡胶弹簧、复合弹簧还是充气气囊减振，其刚度参数与安装高度都需精准标定，确保过共振区平稳、机体振动不过载，并为日常更换筛网及电机维护预留充裕空间。

五、矿用直线振动筛型号参数的科学选型与应用价值

矿用直线振动筛的各项技术参数之间存在着相互制约与协同生效的内在联系。从筛面几何尺寸到动力激振体系，从物料工况匹配到整机刚度载荷，每一个参数的微小变动都会对终端筛分效率与整机寿命产生连锁反应。工程人员在规划选型时，必须立足矿石特性与工艺目标，进行全方位的综合技术经济性权衡。

精准把控型号参数能够显著提升矿石洗选精度与资源回收率，减少非计划停机时间与后期维护成本。通过建立基于动态工况的参数监控机制，实时追踪振幅、温升与动负荷变化，有助于让设备长期运行在最佳工况区间，为矿山企业创造更稳定、高效、绿色的经济效益。
