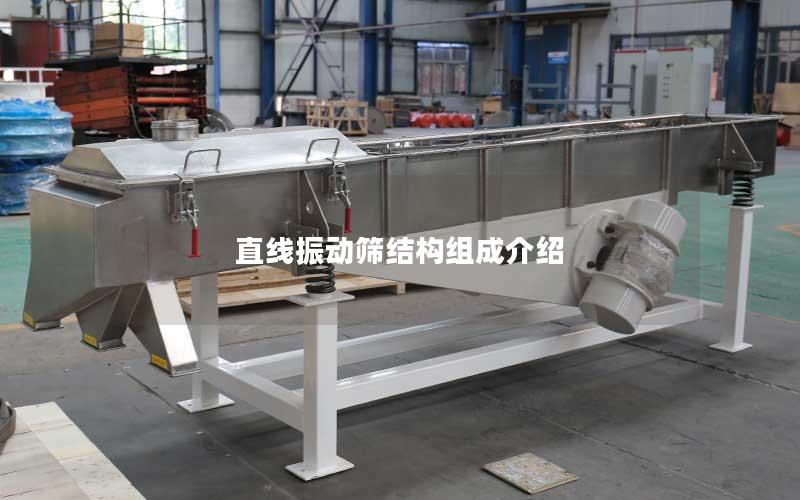

直线振动筛结构组成介绍

直线振动筛作为矿山、冶金、煤炭、建材及化工等工业生产中广泛应用的分级脱水设备，其高效稳定的筛分表现建立在科学精密的机械架构之上。整机主体主要由筛箱框架、激振动力系统、筛网及张紧组件、减振支承底座等核心模块有机结合而成。各功能构件在空间布局与力学传导上紧密配合，双振动电机自同步运转产生定向直线合力，促使物料在筛面连续跃进，配合多层级筛分介质与弹性隔离系统，实现物料的精准粒度分选与固液分离，为工业化连续作业提供了可靠的机械工程基础。

筛箱与筛框的结构设计与材质特点

筛箱作为直线振动筛承受动态载荷的主体承载框架，主要由左右侧板、前后挡板以及多根连接横梁紧密组装而成。侧板通常采用优质碳素钢板或高强度耐磨合金钢经数控切割一体成型，表面避免采用直接焊接工艺，而是普遍采用环槽铆钉或高强度防松螺栓与横梁连接，有效消除了结构内部的焊接残余应力，极大地提升了筛箱在长期高频往复振动环境下的抗疲劳开裂性能。

筛框作为直接支撑和固定筛网的骨架结构，其构型多样且需具备极高的刚度与平整度。根据筛分物料的物理化学特性与生产工艺要求，筛框可分为优质木质筛框、焊接钢质筛框以及聚氨酯复合筛框等类型。木质筛框具有换网轻便快捷、成本经济的优势；钢质筛框则具备极强的承载能力与抗冲击性能，适用于大给料量和重型矿石分级作业，内部经过喷砂除锈及防腐喷涂，保障结构经久耐用。

进料口与出料口作为物料进出筛箱的过渡通道，在结构上均进行了强化设计与耐磨衬板防护。为了满足环保除尘和安全作业标准，现代直线振动筛箱顶部普遍配备了全封闭式轻量化防尘盖板，并配合柔性密封胶条与快开式压紧手柄，既能彻底遏制细粉物料在筛分过程中的粉尘逸散，又便于操作人员快速开启盖板进行内部检修与筛网巡检。

双振动电机与激振动力系统

激振动力系统是直线振动筛产生物料输送与分选动力的核心单元，通常采用两台完全相同型号的振动电机对称安装于筛箱顶部或下部两侧。两台电机在电气控制系统的驱动下实现通电对转，利用自同步物理原理，两台电机旋转时所产生的离心力在垂直于电机轴线的方向上相互抵消，而在平行于振动方向上实现同向叠加，最终形成稳定的沿直线方向往复作用的合力。

振动电机轴两端对称装有固定偏心块与可调偏心块，通过调整两块偏心块之间的夹角，可以连续无级调节激振力的大小，进而精准控制筛箱的振幅与物料的抛掷跳跃幅度。合理的激振力匹配不仅能够大幅提升物料的透筛概率与分级精度，还能有效避免筛箱因激振力过大而承受超负荷交变应力，延长各受力结构件的疲劳寿命。

电机安装基座与横向加强梁构成了坚固的动力传递网络，电机产生的强大动态惯性力通过加强型铸钢或加厚管状横梁均匀分散至筛箱两侧板。动力总成区域普遍设有耐振接线盒、柔性耐磨电源电缆以及电机防雨防护罩，保证振动电机在粉尘浓度高、湿度大等复杂恶劣工况下依然具备极高的电气安全性和连续运转稳定性。

筛网组件与张紧固定机构

筛网组件直接与物料接触并承担分选功能，其规格与材质依据物料粒度分布、磨损性及湿度进行针对性配置。常见的筛网形式包括不锈钢编织丝网、聚氨酯条缝筛网、锰钢冲孔筛板以及防堵自清理网等。高耐磨材质不仅能抵抗粗颗粒物料的高速冲刷，其精准的开孔率设计还能最大程度降低透筛阻力，保障处理量达标。

张紧固定机构是维持筛网工作状态的关键部件，主要采用侧边钩条张紧、纵向螺栓拉紧或U型压条楔形销锁紧等结构。科学的张紧系统能够保证筛网在筛框上紧绷平整且受力均匀，彻底杜绝筛网因局部松弛产生高频二次颤动而导致的早期疲劳破损，同时也大幅缩短了筛网磨损后的拆装更换时间。

针对易吸附、黏性大或含有微细颗粒的难筛物料，筛网下方通常设置有二次托网板和高弹性防堵弹跳球构成的清网系统。在设备运转过程中，橡胶或硅胶材质的弹跳球在激振力作用下不断撞击筛网底面，将卡堵在筛孔内的物料颗粒高频振出，始终维持筛网开孔畅通，确保筛分效率持续稳定。

减振支承与底座系统

减振支承系统安装于筛箱与固定基础之间，主要由高性能减振弹簧组及其上下定位导向座构成。减振弹簧可选用金属螺旋钢丝弹簧、特种橡胶减振弹簧或钢胶复合弹簧。该系统能够有效隔离筛箱高频振动传递至地面建筑或支撑钢结构平台，将动态传递率降至较低水平，同时显著降低整机运行的结构噪音。

支承系统在结构形式上分为座式安装与悬挂式吊装两种布局。座式安装通过稳固的地脚支撑架固定于地面，重心低且结构稳健，便于日常检修；悬挂式则利用高强度钢丝绳与复合弹簧将筛机悬吊于厂房梁柱下方，适用于地面空间狭窄或多层工艺立体布置的车间工况，具有极好的空间适应能力。

支撑底座整体采用槽钢或工字钢焊接而成的框架式结构，具备优异的抗弯扭截面模量，确保设备在承载全负荷物料时底座不发生结构变形。底座与弹簧支座之间常设有倾角调节垫板或调节丝杠，方便工艺人员根据物料流动特性微调筛箱的安装倾角，优化物料在筛面上的流速与物料层厚度。

结构协同运作与综合应用价值

直线振动筛的筛箱主体、激振动力源、筛分张紧系统与弹性支承基础四大部分在机械动力学上构成了紧密耦合的振动分选系统。坚固的箱体结构保障了能量的无损传递，精确的动力配置实现了可控的物料抛掷轨迹，多元化的筛面张紧形式满足了多样化物料的筛分精度，弹性减振设计则为整机与承重建筑物构筑了可靠的安全屏障。

设备内部各结构部件在长期的工业运转中展现出低能耗、高刚度与易维护的力学优势。深入掌握其结构组成机理与各部件的功能衔接，不仅有助于在日常生产中实施精准的设备状态监测与预防性维护，更能为工艺产线的定制化选型和设备效能升级提供坚实的工程技术支撑。
